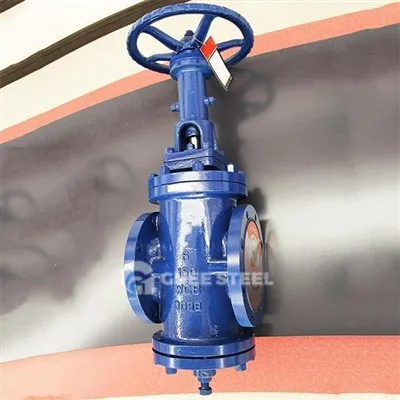

صمام التوصيل

جسم الصمام من قطعة واحدة، تصميم التحميل العلوي، الهيكل البسيط، الصيانة المريحة، عدم التسرب، دعم نظام الأنابيب عالي القوة.

الوسيط في العملية الكيميائية لديه مقاومة قوية للتآكل. في المجال الكيميائي، غالبًا ما يمكن رؤية جسم الصمام المتآكل. ولذلك، يجب أن يكون للصمام في تطبيق العملية الكيميائية نفاذية قوية ومقاومة للتآكل الحبيبي. يجب أن يكون جسم صمام التوصيل مصبوبًا عالي المستوى، بجودة صب من الدرجة الثانية ودقة من الدرجة الخامسة.

حقا الداخلية بسيطة. يتم تغطية القابس بالكامل بواسطة البطانة. الجسم والمكونات ليس لهما تآكل. يمكن أن يؤدي استبدال الجلبة البسيطة والاقتصادية أو جهاز الختم العلوي إلى استكمال صيانة الصمام وتحديثه. يمكن أن يصل صمام التوصيل إلى متطلبات الاستخدام على المدى الطويل البالغة 300 درجة، والتي تتمتع بميزة تنافسية كبيرة مقارنة بالصمام الكروي الذي ينتمي إلى هذا التطبيق.

السطح العلوي والشفة هما كل سطح المعالجة لصمام التوصيل. الأجزاء الأخرى كلها صب صب لمرة واحدة. لا يوجد معالجة داخل جسم الصمام. بالمقارنة مع الصمام الكروي، فإنه يتميز بمزايا انخفاض السماح بالتصنيع. على وجه الخصوص، عندما تكون المادة عبارة عن سبيكة INCONEL، MONEL، HARTZ، فإن صمام التوصيل يتمتع بميزة السعر المميزة.

وفقًا لطلب المستخدم، يمكن للتصميمات المختلفة لصمام التوصيل تحقيق وظيفة محددة. صمام التوصيل هو أفضل واحد من المنتجات المخصصة. صمام التوصيل من السهل تلبية التصميم المخصص، ويمكن تصنيعه في صمام ثلاثي، وأربعة، وخمسة، وسداسية؛ مجموعة الصمامات المزدوجة أو مجموعة الصمامات؛ جميع أنواع متطلبات السترات، وما إلى ذلك. على سبيل المثال، تم تصميم صمام التوزيع سداسي الاتجاهات المستخدم في صناعة البوليستر وفقًا لمتطلبات أصحاب براءات الاختراع، بينما يصعب تصنيع الصمام الكروي بما يتماشى مع التصميم المخصص.

الآن، لا يزال عدم وجود خلوص وختم الوجه من الميزات الفريدة لصمام التوصيل. على الرغم من أنه يتميز بتصميم الخلوص مثل الصمام الكروي، إلا أنه يمكن تقليل الخلوص إلى 1 ~ 3 مم على الأكثر، وهو ما لا يمكنه تحقيق مزايا تطبيق ختم السطح المطلي. هذه الخاصية التي تتميز بها صمامات التوصيل تمكنها من التعامل مع الكثير من الوسائط القاسية، مثل السائل البلوري السهل واللزج أو تلك الوسائط التي تحتوي على جزيئات ورواسب محفزة.

توفر البطانة المغلفة خصائص ختم الوجه. يمكن التحكم فيه بشكل صارم وفقًا لمتطلبات الاختبار الخاصة بصفر تسرب لمقعد صمام الختم الناعم API 598، وتحقيق أو ختم متطلبات جذع TA Luft أو ISO 15848.

الخصائص الشاملة لصمام التوصيل هي عمر الخدمة الطويل والموثوقية العالية. إنه خيار جيد للكثير من السوائل المسببة للتآكل والكاشطة والسامة بالإضافة إلى الأجهزة التي تعمل بشكل مستمر. لديها مزايا التطبيق وقابلية التطبيق واسعة النطاق في مجال الصناعة الكيميائية.

يشتمل صمام التوصيل على جسم مزود بمقاعد مدببة أو متوازية يتم تركيب القابس فيها. يتكون القابس من منفذ، ويتحكم موضع المنفذ في مقدار الفتح عبر الصمام. تُعرف المنافذ بأنها الفتحات الموجودة في جسم الصمام والتي يمكن من خلالها دخول السائل أو خروجه. يقوم القابس بزاوية 90 درجة بفتح أو إغلاق تدفق السائل بالكامل. صمام التوصيل ليس بنفس كفاءة الصمامات الكروية ويمكن أن يعمل فقط مفتوحًا أو مغلقًا بالكامل.

عندما تكون الفتحة في القابس متماشية مع منافذ الدخول والخروج، يستمر التدفق عبر الصمام. يحدث انخفاض الضغط من خلال المنطقة المنخفضة لمنفذ التوصيل. ومع ذلك، مع وجود سدادة أسطوانية كاملة المساحة، يكون انخفاض الضغط في حده الأدنى.

عندما يتم تدوير المشغل اليدوي إلى وضع ربع دورة كامل (90 درجة)، يتم تشغيل فتحة القابس بشكل عمودي على تيار التدفق، مع دوران حواف القابس من خلال جهاز الختم (الكم، مادة التشحيم، وما إلى ذلك). عند الوصول إلى الدوران ربع دورة الكامل، يكون المنفذ متعامدًا تمامًا مع تيار التدفق، مما يؤدي إلى اكتماله
اغلق.

في حالات الاختناق، حيث يتم وضع القابس في وضع المنتصف، يأخذ القابس انخفاضًا مزدوجًا في الضغط. يتم تقليل منطقة تدفق منفذ الإدخال عن طريق تحويل القابس بعيدًا عن موضع المنفذ الكامل، مما يؤدي إلى انخفاض الضغط عند تلك النقطة. ينتقل التدفق بعد ذلك إلى منطقة المنفذ الكامل داخل القابس، حيث تتم استعادة الضغط، يليه تقييد آخر في منفذ المخرج. يتم منع التسرب من خلال المقعد عن طريق ضغط السدادة على الكم أو أي آلية إغلاق أخرى، بينما تمنع مجموعة التغليف أو طوق الحجاب الحاجز التسرب عبر الجذع.

مع ترتيبات الصمامات ثلاثية الاتجاهات التي تتطلب تحويل التدفق، يدخل التدفق عند المدخل ويتحرك عبر السدادة، مما يؤدي إلى توجيه التدفق إلى أحد المنفذين الآخرين. عند تحريك القابس بزاوية 90 درجة، يتم توجيه التدفق إلى المنفذ الآخر. وفي موضع منتصف الطريق، يمكن تحويل التدفق بالتساوي إلى كلا المنفذين. مع الجمع بين التدفق، يتم توجيه التدفق من مدخلين إلى مخرج واحد. لكي تتم بعض هذه الترتيبات، يجب تدوير القابس بمقدار نصف دورة (180 درجة) بدلاً من إجراء ربع دورة النموذجي.

مع أحجام صمامات التوصيل الأكبر [3 بوصة (DN 80) أو أكبر]، قد يصبح عزم الدوران المطلوب لاختراق الختم مفرطًا إلى حد ما. يحدث هذا بسبب سطح التلامس الأكبر بين القابس وجهاز الختم بالإضافة إلى أي ظروف تشغيل معاكسة، مثل ضغط المعالجة العالي، ودرجة الحرارة القصوى، ورواسب التآكل، وما إلى ذلك. في هذه الحالة، يتم عادةً استبدال الرافعات اليدوية بعجلات يدوية موجهة ، مما يقلل من متطلبات عزم الدوران بشكل كبير.

صمام التوصيل البسيط مناسب لتطبيقات الضغط المنخفض ودرجات الحرارة المنخفضة وهو مصنوع بأحجام كبيرة تتراوح من 250 إلى 300 ملم. القيد الرئيسي لصمام التوصيل هو أنه إذا كانت هناك اختلافات واسعة في درجة حرارة السائل، فإن التمدد التفاضلي أمر لا مفر منه، مما يؤدي إما إلى صلابة لا داعي لها في التشغيل أو فقدان إحكام الضغط.

قد تكون السدادة مدببة ومتوازية وقد تكون الحركة عادية أو مشحمة. هناك شكل آخر يُعرف بصمام سدادة الكرة، حيث تكون السدادة كروية، ولها منافذ دائرية تدور بين المقاعد الدائرية للقسم المقعر.
