وصف صمام الكرة تعمل كهربائيا
صمام الكرة الكهربائي هو صمام آلي يدفع الكرة للتدوير من خلال مشغل كهربائي لقطع أو توصيل أو ضبط تدفق وسائط خطوط الأنابيب. تشمل وظائفها الأساسية التحكم عن بُعد في اتجاه تدفق المتوسط ، وضبط التدفق الدقيق (مثل خصائص الضبط الخطي لصمام الكرة من النوع V) والتكيف مع متطلبات الفتح والإغلاق لمختلف ظروف العمل (الضغط العالي ، ودرجة الحرارة العالية ، والوسائط المسببة للتآكل).
2. التكوين الأساسي
ustuator :
محرك متكامل ، جهاز تخفيض ونظام تحكم ذكي ، إشارة التبديل الدعم (مثل 24V DC) أو إشارة تمثيلية (4-20 ma) لدفع جذع الصمام للتدوير.
تم تجهيز بعض النماذج بمحرك متزامن ومغناطيسي دائم للمغناطيس لتحقيق 0. 05 استجابة سريعة ثانية والتحكم الدقيق لموضع الصمام.
body valve :
body valve body : مصنوع من الفولاذ المقاوم للصدأ أو الفولاذ المصبوب أو البلاستيك ، يتم تقسيم الهيكل إلى نوع شفة ، نوع رقاقة أو اتصال ملولب ، ويغطي القطر DN15 ~ 250 مم.
ball : الكرة القياسية هي تصميم كامل القطر (مقاومة السوائل قريبة من أنبوب مستقيم) ، وتحقق الكرة من النوع V تعديل تدفق من خلال فتحات خاصة.
مكونات sealing :
PTFE Soft Seal أو Metal Seal Seal (مثل مقعد صمام الكربيد الملحوم) ، نطاق الضغط من الفراغ إلى 6.4mpa ، مقاومة درجة الحرارة -30 ~ 450 درجة.
يمكن أن تمنع التكنولوجيا الحاصلة على براءة اختراع (مثل بنية ضغط حلقة الختم المطاط) الوسيلة من الاختراق إلى الفجوة بين الكرة وسكن الصمام ، مما يزيد من عمر الخدمة
مواصفات صمام الكرة التي تعمل كهربائيا
|
DN |
DN50 ~ 500 مم (حجم منفذ آخر ، يرجى الإشارة عند الطلب) |
|
الضغط الاسمي |
1. 0 ~ 1.6mpa (معيار الضغط الآخر ، يرجى الإشارة عند الطلب) |
|
مادة الجسم |
الحديد الدكتايل (س) ، WCB (C) ، SS304 (P) |
|
مواد الختم |
NBR (X1) ، NR (x2) ، EPDM (x3) ، FPM (x4) |
|
درجة الحرارة المتوسطة. |
W1: -20 ~ 80 درجة ، W2: -20 ~ 150 درجة |
|
وضع الاتصال |
شفة ، رقاقة |
|
المحرك الهوائي |
سلسلة JLAT ، سلسلة JLAW ، سلسلة JLGT ، سلسلة المحركات المستوردة |
|
وضع الإجراء |
التمثيل المزدوج ، التمثيل الفردي مغلق عادة ، التمثيل واحد مفتوح عادة |
|
المحرك الكهربائي |
سلسلة JLA ، سلسلة JLB ، سلسلة محركات LMPORTED |
|
وضع التحكم |
نوع التبديل القياسي ، نوع التنظيم المتكامل ، نوع التبديل المتكامل ، نوع ناقل الحقل |

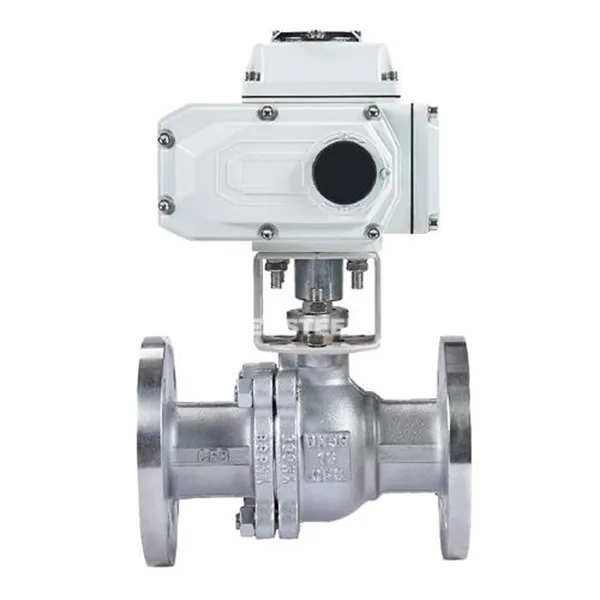

صمام الكرة تعمل كهربائيا
التطبيقات
الكيميائية والطاقة:
التحكم في البخار عالي الحرارة: يتم استخدام صمامات الكرة المصنوعة من صلابة 450 درجة في خطوط أنابيب الملح المنصهرة أو التبديل المتوسط الحراري للمفاعل.
إدارة وسائل الإعلام المسببة للتآكل: أجسام الصمامات البلاستيكية (مثل PTFE) مناسبة لأنظمة توصيل الحمض والقلوية القوية.
معالجة المياه وحماية البيئة:
الجرعات الدقيقة: صمامات الكرة من النوع V تقلل من نفايات المخدرات من خلال تنظيم التدفق الخطي.
الغذاء والمستحضرات الصيدلانية:
الإنتاج المعقم: جسم الصمام المصقول المرآة وليس تصميم الزاوية الميتة تلبي معايير نظافة GMP.
الطيران:
خفيفة الوزن والموثوقية: يتم استخدام صمامات الكرة المصغرة (القطر أقل من أو تساوي DN15) في الأنظمة أو الأنظمة الهيدروليكية ويمكنها تحمل الاختلافات الشديدة ودرجات الحرارة.
