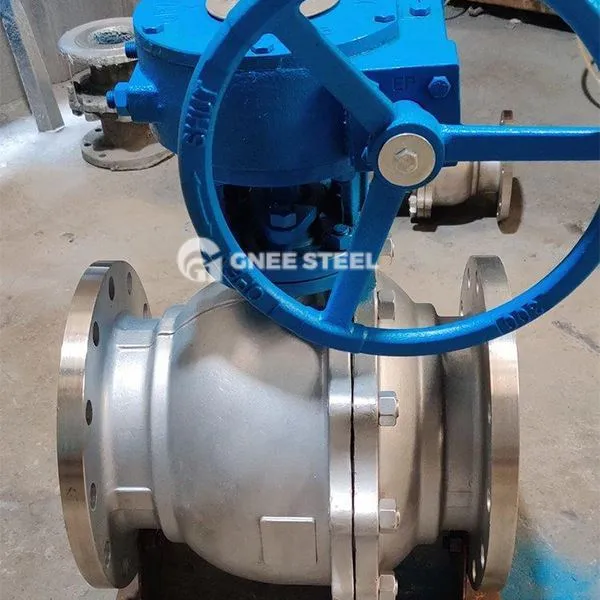

صمامات كرة مثبتة

صمام كرة Trunnion Flange هو صمام يتم فيه قيادة الجزء الفتح والإغلاق (الكرة) بواسطة جذع الصمام ويدور حول محور جذع الصمام. عادةً ما يستخدم هذا الصمام للتحكم في تدفق السائل في خط الأنابيب ويمكن فتحه أو إغلاقه عن طريق تدوير 90 درجة.

‌main structure‌

body valve جسم وكرة: جسم الصمام مصنوع في الغالب من الفولاذ المصبوب (WCB) ، الفولاذ المقاوم للصدأ (304/316L) أو الفولاذ المزور ، وسطح الكرة هو السطح الصلب لتعزيز مقاومة التآكل.
يتم تثبيت الكرة بواسطة المحامل العلوية والسفلية لمنع الضغط المتوسط ​​من دفع الكرة إلى التحرك وتقليل عزم الدوران.
مكونات sealing ‌:
‌ تصميم مقعد الصمامات: يوجد مقعدون صمامان مستقلان على جانبي الكرة ، مما يدعم الختم ثنائي الاتجاه وعزل متوسطة.
‌ هيكل مقاوم لـ Fireproof ‌: في حالة حريق ، تشكل حلقة الختم المقاومة للحريق ختمًا معدنيًا مع الكرة ، التي تتوافق مع معيار API 607.



صمامات كرة مثبتة



التطبيقات
خطوط أنابيب طويلة المسافة: قطر كبير (DN 600+) النفط والغاز وخط أنابيب المياه ، مناسبة لبيئات الضغط العالي فوق الفئة 600.
البتروكيماويات: مفاعلات الضغط العالي وخطوط أنابيب البخار عالية الحرارة والتحكم في الوسائط المسببة للتآكل.
المعدات الصناعية: أنظمة الغلاية ، وخطوط النقل الملاهي المحتوية على الجسيمات والحماية من الحرائق.
توصيات الاختيار والصيانة

نقاط الاختيار
سيناريوهات الضغط العالي: يفضل هيكل الصمام الصلب المزور + الختم الصلب (مثل سبيكة stellite).
وسائل الإعلام المسببة للتآكل: 316L صمام الفولاذ المقاوم للصدأ الصمام + حلقة الختم فلوروروببر.
متطلبات الحماية من الحرائق: يجب أن يتوافق تصميم حلقة ختم الحماية من الحرائق مع معايير API 607.
توصيات الصيانة
تزييت منتظم: حقن الشحوم عالية درجة الحرارة في جذع الصمام وتحمل كل 6 أشهر لمنع التشويش.
اكتشاف الختم: تحقق من ارتداء مقعد الصمام كل عام في ظل ظروف الضغط العالي واستبدل حلقة الربيع أو الختم في الوقت المناسب.
