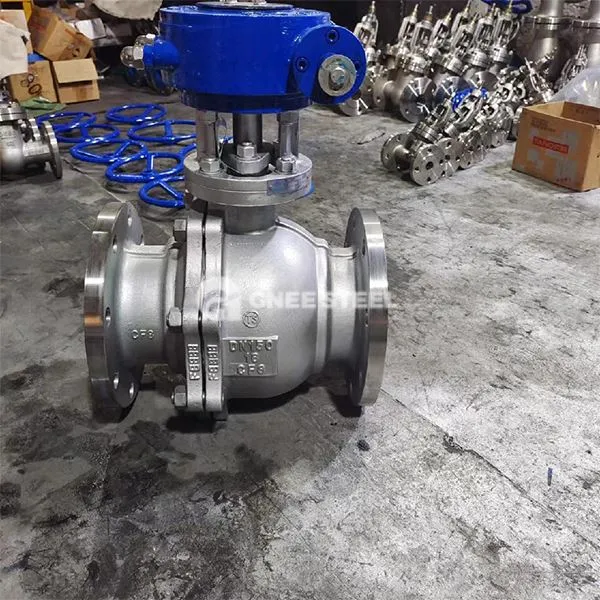

وصف صمام الكرة العائم الكامل
صمام الكرة العائم الكامل هو صمام قطره قناة التدفق يتسق مع القطر الداخلي للأنبوب. يتم إغلاق الكرة بإحكام بالضغط العائم للوسيط لتحقيق الختم ثنائي الاتجاه والتحكم في مقاومة التدفق المنخفض. إنه مناسب للظروف المفتوحة/المغلقة الكاملة في حقول البتروكيماويات والطاقة والقوة.
material و connection form :
يتكون جسم الصمام من الفولاذ الكربوني ، والفولاذ المقاوم للصدأ (مثل F304/F316) أو تزوير فولاذ مزدوج ، مع مستوى مقاومة الضغط من الفئة 150 ~ 600 (PN20 ~ PN110) ، ومدى درجة حرارة قابلة للتطبيق من {6}} ~ 180 درجة ؛
طريقة الاتصال السائدة هي اتصال شفة (en 1092-1 ، معايير ASME B16.5) ، وبعض النماذج تدعم اللحام المقبس أو تثبيت المشبك.
التصميم الهيكلي :
الكرة العليا: تشكل الكرة ختم ديناميكي مع جذع الصمام ومقعد الصمام. الضغط المتوسط يدفع الكرة إلى مقعد صمام المخرج ، وزيادة نسبة ضغط الختم مع زيادة الضغط ؛
هيكل السلامة المقاوم للإعجاب : بعد حرق مقعد صمام الختم الناعم ، تشكل الكرة والشفة المعدنية ختمًا ثانويًا من المعدن إلى المعدن ، والذي يتوافق مع api 607 edition standard ؛
anti-Static Design : يتم تثبيت زنبرك مدمج بين الكرة وجذع الصمام لإجراء الكهرباء الثابتة من جسم الصمام لتجنب خطر انفجار الوسائط القابلة للاشتعال.
مواصفات صمام الكرة العائمة الكاملة
|
طلب |
عام |
|
ضمان |
1 سنة |
|
مكان المنشأ |
خنان الصين |
|
قوة |
هيدروليكي |
|
درجة حرارة الوسائط |
درجة الحرارة المنخفضة ، درجة الحرارة المتوسطة ، درجة الحرارة العادية |
|
اسم العلامة التجارية |
جنحة |
|
بناء |
يتحكم |
|
وسائط |
الغاز |
|
دعم مخصص |
OEM ، ODM |
|
اسم المنتج |
صمام التحكم الهيدروليكي |
|
مادة الجسم |
الحديد الرمادي /الحديد الدكتايل |
|
واسطة |
غاز زيت الماء |
|
مقاس |
حجم مخصص |
|
شهادة |
CE ISO |
|
التعبئة |
صندوق خشبي |
|
مو |
2pcs |
|
لون |
لون مخصص |
|
OEM |
خدمات OEM المقدمة |
المزايا والمقارنة
| شروط | صمام كرة عائم كامل التجويف | انخفاض صمام الكرة العائمة التجويف |
|---|---|---|
| خصائص مقاومة التدفق | قناة التدفق لها نفس قطر خط الأنابيب ، ويمكن تجاهل فقدان انخفاض الضغط (مناسبة لعمليات الخنازير) | يتم تقليل قناة التدفق ، ويزيد انخفاض الضغط بنسبة 20 ٪ ~ 30 ٪ |
| Weight و Cost | جسم الصمام ثقيل ومناسب لوسائط النظافة العالية (مثل الماء والبخار) | 30 ٪ أخف وزنا ، مناسبة للجزيئات المحتوية المتوسطة أو الوسائط اللزجة (مثل الزيت الخام ، الطين) |
| performance الأداء | ختم ثنائي الاتجاه (مستوى التسرب يصل إلى ANSI Class VI) ، تصميم مرن مقعد صمام مسبقًا للتعويض عن التآكل | بشكل أساسي ختم في اتجاه واحد ، قد يسبب الاستخدام طويل الأجل تسربًا بسبب ارتداء الجسيمات |
جنيه فول صمام الكرة العائم
