وصف صمام الكرة الناعم جالس
صمام كرة المقعد الناعم هو صمام كرة يستخدم مواد مرنة غير معدنية (مثل PTFE ، نايلون ، إلخ المواصفات والتطبيقات النموذجية هي كما يلي:
الميزات الهيكلية
بنية الختم العليا
تتحرك الكرة نحو مقعد الصمام تحت ضغط الوسط لتشكيل ختم مائل للذات . تم تشويه مقعد الصمام الناعم بشكل مرن تحت الضغط لتحقيق تسرب صفري (يصل مستوى الختم إلى ANSI B16.104 الفئة السادسة) ؛
يمكن أن تكون مادة مقعد الصمام PTFE (مقاومة للتآكل) ، RPTFE (مقاومة عالية درجة الحرارة) ، والنايلون (مقاومة للارتداء) لتلبية احتياجات الوسائط المختلفة .
تصميم السلامة
يتم تضمين الحلقة المعدنية في مقعد صمام الختم الناعم . بعد حرق المادة غير المعدنية في النار ، لا يزال بإمكان الحلقة المعدنية الحفاظ على ختم مؤقت (وفقًا لإصدار API 607 مقاوم للحريق) ؛
يمنع بنية مضاد التلاشي في الجذعية (معيار ISO 5211) فقدان التحكم الناجم عن تأثير متوسط الضغط العالي .
Compact Valve Body
يقلل جسم صمام الفولاذ المزور أو الصمام المصبوب (مثل مواد WCB) من مقاومة التدفق ، وانخفاض ضغط التصميم الكامل القطر قريب من مستوى قسم الأنابيب المستقيمة ؛
يبسط تصميم جذع الصمام المثبت في أسفل الصيانة ولا يتطلب تفكيك الصمام بأكمله .
مواصفات صمام الكرة الناعمة
- الحجم الاسمي: DN 15- DN200
- مادة الجسم: WCB ، 304 ، 316 ، 316L
- نوع الاتصال: شفة
- فئة الضغط: pn 16- pn4.0mpa
- نوع الهيكل: مكونات صمام الكرة العائمة
- مادة المقعد: PTFE: -30 ~ 180C
- PPL: -30 ~ 250c
- المواد الأساسية: 304 ، 316 ، 316L
- المواد الجذعية: 304
- الوسيلة القابلة للتطبيق: الماء والزيت والبخار وما إلى ذلك

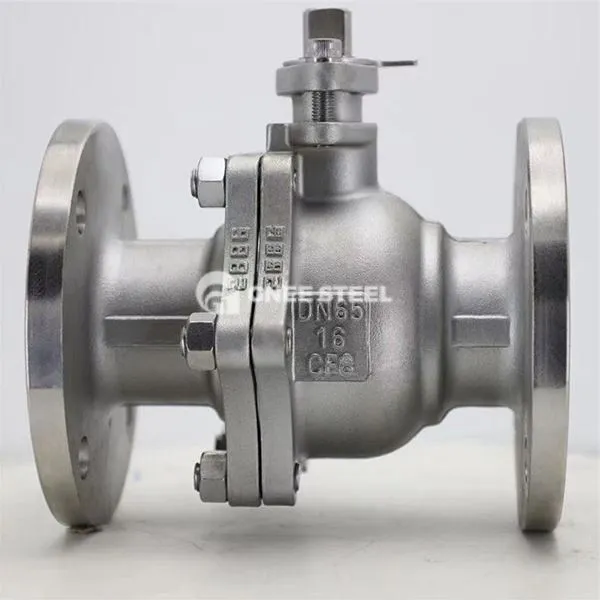

صمام كرة ناعم جالس
مزايا
zero Seal Seal : تشوه المرن لمقعد الصمام الناعم يعوض عن عدم وجود تفاوت مجهري ويدرك ختمًا على مستوى الفقاعة ثنائية الاتجاه ؛ ultra-low مقاومة التدفق وتوفير الطاقة : تصميم قناة تدفق القطر الكامل ، معامل مقاومة السوائل هو 1/5 فقط من صمام البوابة لنفس العيار ؛
كفاءة الانفتاح والختام عالية: يمكن أن يكمل دوران 90 درجة ، ويكون وقت الاستجابة للمشغل الكهربائي أقل من أو يساوي 5 ثوان ؛
تكلفة الصيانة المنخفضة: تم تصميم مقعد الصمام بشكل معياري ولا يتطلب أدوات خاصة لاستبدال .
التطبيقات
petrochemical : التحكم في وسائل الإعلام المسببة للتآكل مثل زيت الخام المحتوي على الكبريت والإيثيلين . يتم استخدامه لاستبدال صمامات البوابة في مصنع الإيثيلين البتروكيميائي المحلي لحل تأثير مطرقة الماء ؛
City Gas: خطوط أنابيب نقل الغاز الطبيعي وتوزيعها (الفئة 600) ، يلتقي التصميم المقاوم للانفجار على مستوى سلامة SIL2 ؛
المستحضرات الصيدلانية والطعام: المياه المعقمة والمذيبات ، مقاعد صمام PTFE تلتقي شهادة FDA Food Grade.
نظام الطاقة : تنظيم مياه تغذية الغلاية (أقل من أو يساوي 200 درجة) ، الأختام الناعمة مقاومة للارتداء المتكرر والإغلاق ؛
معالجة المياه البيئية : نظام إضافة الحامض والقلوي ، مقاعد الصمام المقاومة للتآكل تمدد الحياة بأكثر من 3 مرات .
