وصف المنتجات

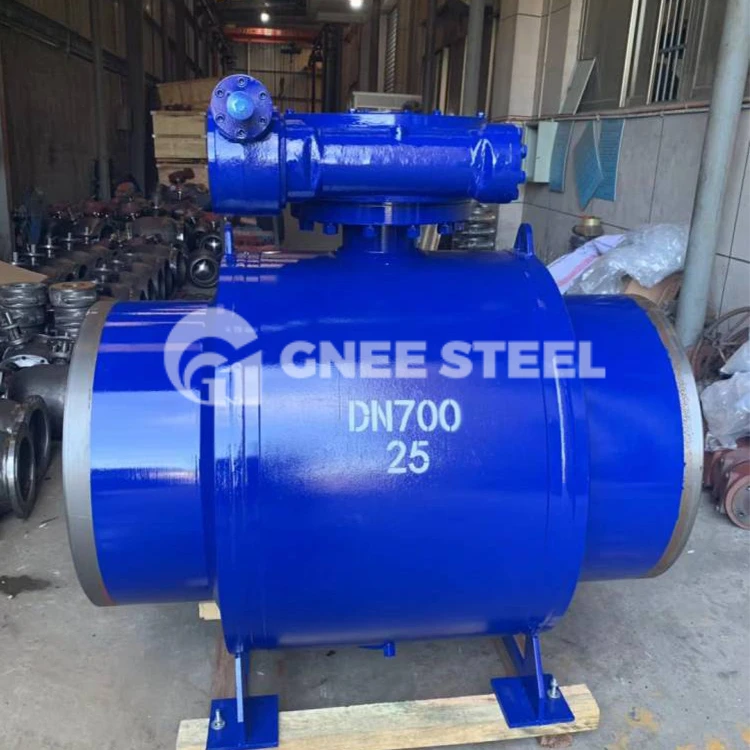

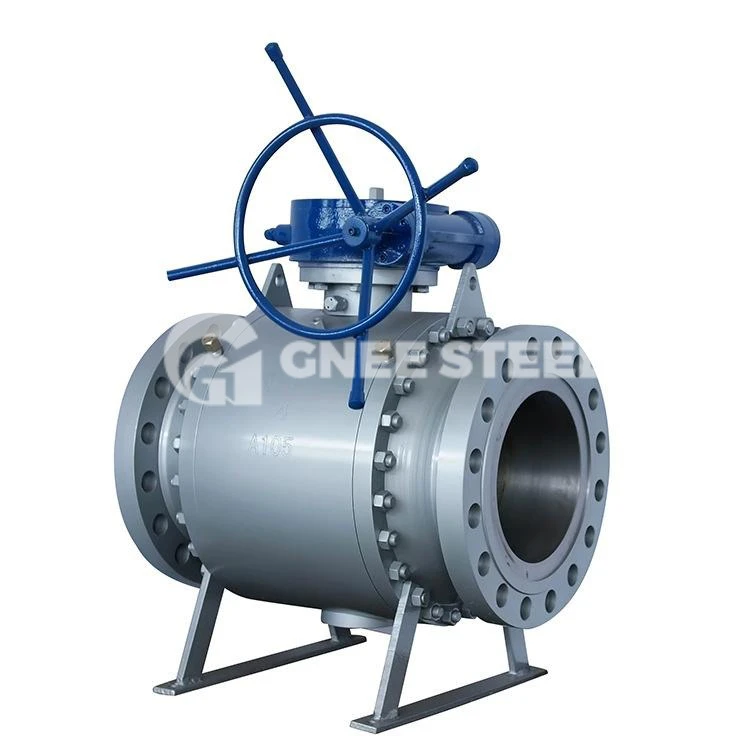

تم تصميم وتطوير الصمامات الكروية المُثبتة على مرتكز الدوران العلوي لتوفير إمكانية الخدمة في الخط، وعزم دوران تشغيل أقل، وسهولة الصيانة لتلبية احتياجات عملاء خطوط أنابيب النفط والغاز.

تم تصميم الصمامات الكروية العلوية بجسم صمام من قطعة واحدة. يتم تثبيت الدعامة والمضرب بواسطة المحور العلوي والمحور المتكامل على التوالي. يضمن المضرب المدمج عالي القوة تحديد موضع الكرة بدقة. باستخدام تقنية مقعد الصمام التلسكوبي الفريدة، يمكن استبدال ساق الصمام وحلقة إغلاق جذع الصمام ومقعد الصمام المعدني وزنبرك التحميل المسبق عبر الإنترنت.

تخصيص

مادة الجسم	الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب
القطر الاسمي	2 "-60" (DN50~DN1500)
نهاية الاتصال	الترددات اللاسلكية، رتج، الأسلحة البيولوجية
نطاق الضغط	الفئة 150-2500 (PN10~PN420)
درجة حرارة العمل	-46 درجة -+200 درجة
عملية	مفتاح الربط، والعتاد الدودي، والكهربائي، وما إلى ذلك.

ميزات التصميم

تم تصميم الصمام الكروي وفقًا للمعايير ISO14313، API 6D، BS 5351، GB/T 19672؛

هيكل بسيط، وختم جيد وعزم دوران منخفض؛

جسم من قطعة واحدة؛

تجويف مخفض وتجويف كامل مع الحد الأدنى من مقاومة التدفق (صفر تقريبًا)؛

حقن مانع التسرب في حالات الطوارئ

إطلاق ضغط التجويف الذاتي؛

حشو منخفض الانبعاثات؛

تصميم جذع صمام مقاوم للحريق، ومضاد للكهرباء الساكنة، ومضاد للانفجار؛

وظائف مقعد الصمام DBB، DIB-1، DIB-2؛

غطاء صمام ممتد اختياري.

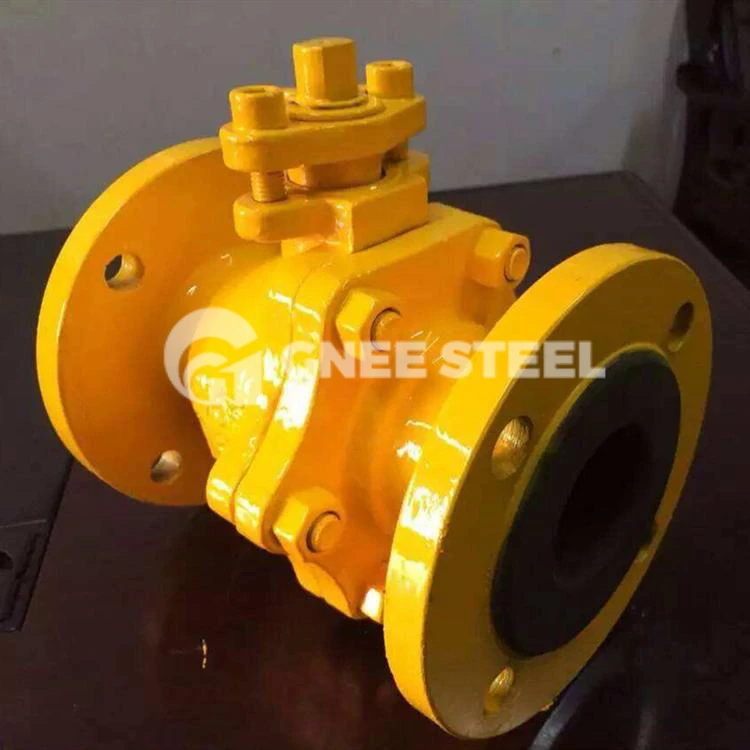

top entry ball valve design

اختبارات

• اختبار الإنتاج وفقًا لـ EN 12266-1، API 598، API 6D

• الاختبار المبرد (حسب الطلب): التصنيف البحري BS 6364 (حسب الطلب)

• DNV GL، LR، BV، ABS، KR، رينا

فاتورة المواد

لا.	جزء اسم	الكربون الصلب	درجة الحرارة منخفضة. CS	الفولاذ المقاوم للصدأ
10	جسم	216-WCB	A352 إل سي بي	ايه 351 سي اف 8 ام
13	غطاء محرك السيارة	216-WCB	A352 إل سي بي	ايه 351 سي اف 8 ام
15	بونيه يا الدائري	إف كيه إم	إف كيه إم-GLT	إف كيه إم
16	بونيه بولت	A193 B7	A320 L7	A193 B8M
16A	بونيه الجوز	A194 2H	A194 4	A194 8M
17	حشية غطاء المحرك	الجرافيت المرن المانع
30	كرة	A182 F316
40	مقعد	RTFE أو النايلون أو نظرة خاطفة
41	حامل المقعد	316 الفولاذ المقاوم للصدأ
41A	حلقة دعم المقعد	316 الفولاذ المقاوم للصدأ
42	مقعد الربيع	إنكونيل X750
43	يا الدائري	إف كيه إم	إف كيه إم-GLT	إف كيه إم
43A	يا الدائري	إف كيه إم	إف كيه إم-GLT	إف كيه إم
45	حامل الربيع	316 الفولاذ المقاوم للصدأ
48A	ختم آمن ضد الحرائق	الجرافيت المرن المانع
48B	ختم آمن ضد الحرائق	الجرافيت المرن المانع
50	ينبع	316 الفولاذ المقاوم للصدأ
51	تحمل الجذع	316 الفولاذ المقاوم للصدأ + PTFE
52	تحمل الجذعية	316 الفولاذ المقاوم للصدأ + PTFE
53	الجذعية بوش	316 الفولاذ المقاوم للصدأ+ENP
54	بوش الداخلية يا الدائري	إف كيه إم	إف كيه إم-GLT	إف كيه إم
55	بوش الداخلية يا الدائري	إف كيه إم	إف كيه إم-GLT	إف كيه إم
62	تحمل التوجه	316 الفولاذ المقاوم للصدأ + PTFE
63	تحمل	316 الفولاذ المقاوم للصدأ + PTFE
70A	ختم آمن ضد الحرائق	الجرافيت المرن المانع
72	غطاء الجذع	A105N	ايه 350 ال اف2	A182 F316
73	مسمار غطاء الجذع	A193 B7	A320 L7	A193 B8M
74	صامولة غطاء الجذع	A194 2H	A194 4	A194 8M
80	أنبوب تي بار	A53 المجلفن
81	مفتاح	أنسي 1025
82	لوحة التوقف	316 الفولاذ المقاوم للصدأ
83	مقبس تي بار	395+طلاء أسود
84	بولت تي بار	A193 B8M
85	توقف بولت	A193 B8M
87	مشغل التروس الدودية	تجاري
88	مسمار تثبيت التروس	A193 B7	A320 L7	A193 B8M
89	صمولة تركيب العتاد	A194 2H	A194 4	A194 8M
90	لوحة الاسم	316 الفولاذ المقاوم للصدأ
92	جهاز مضاد للكهرباء الساكنة	316 الفولاذ المقاوم للصدأ
92A	مكبس مضاد للكهرباء الساكنة	316 الفولاذ المقاوم للصدأ
93	قابس التصريف	316 الفولاذ المقاوم للصدأ
94	صمام تهوية	316 الفولاذ المقاوم للصدأ
95	حاقن	316 الفولاذ المقاوم للصدأ
96	حاقن	316 الفولاذ المقاوم للصدأ
100	ختم ممسحة	نبر
