وصف صمام الكرة على شكل V
في صمام الكرة ذي الفتحة V، توجد كرة ذات شق على شكل V داخل جسم الصمام. تتفاعل هذه الكرة مع مقعد الصمام، وعندما تدور الكرة، فإنها تغير زاوية الفتحة على شكل V للتحكم في مساحة المقطع العرضي لتدفق السائل. يتيح هذا التصميم التحكم الدقيق في التدفق وتنظيمه. تتميز صمامات الكرة ذات الفتحة V عادةً بتصميم مقعد واحد، مما يعني أنها تحتوي على نقطة إحكام واحدة فقط. يعزز هذا التصميم أداء الإحكام ويقلل من احتمالية حدوث تسربات.
مواصفات صمام الكرة على شكل V
| نطاق الحجم | NPS ¼ إلى 12 / DN 6 إلى 300 |
| مواد الجسم | الفولاذ المقاوم للصدأ (CF8M)، الفولاذ الكربوني (WCB) |
| نطاق درجة حرارة | -50 درجة فهرنهايت إلى 650 درجة فهرنهايت (-46 درجة إلى 343 درجة) |
| مواد الجذع | ASTM A479 النوع 316 ASTM A564 النوع 17-4PH ASTM A182 نوع F51 |
| الحد الأقصى المسموح به لضغط التشغيل | ASME الفئة 150، 300، 600 EN 1092 PN10، 16، 25، 40 |
| مواد المقعد | المعيار: Tek-Fil® بيك، RPTFE، TFM، معدن |
| تصنيف الإغلاق | الصف السادس |
| مواد الكرة | 316، الفولاذ المقاوم للصدأ (CF8M) |
| شكل الجسم | ملولب، لحام مقبس، لحام طرفي، طرف ذو حافة |
| معيار التصميم | أسمي B16.34 |
| معيار الاختبار | API 598، FCI 70-2 |
| الموانئ | منفذ V-Port بزاوية 15 درجة، ومنفذ V-Port بزاوية 30 درجة، ومنفذ V-Port بزاوية 60 درجة، ومنفذ V-Port بزاوية 90 درجة، ومنفذ V-Port بفتحة مخصصة، منفذ V مخصص |
| الشهادات | API 607، ATEX، NACE MR0175، PED، PE(S)R، SIL، TR CU |
| وجها لوجه | ASME B16.10 |
| التطبيقات | التحكم في درجة الحرارة، التحكم في التدفق، التحكم في البخار، التجويف، خدمة التحكم في المستوى والرقم الهيدروجيني |

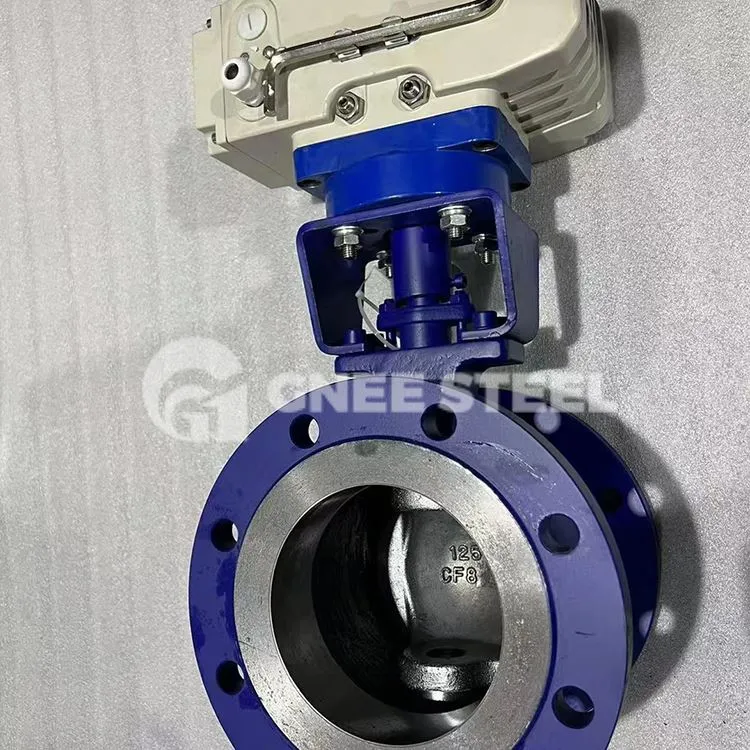

صمام الكرة على شكل حرف V
الأخطاء الشائعة والحلول لصمامات الكرة ذات المنفذ V:
1. مشكلة التسرب
الأسباب: تآكل مكونات الختم، أو عدم إغلاق الصمام بالكامل، أو تلف أسطح الختم، أو التركيب غير السليم.
الحل: استبدال مكونات الختم البالية، والتأكد من إغلاق الصمام بالكامل، وإصلاح أو استبدال مقاعد الصمام التالفة، واتباع توصيات الشركة المصنعة بدقة للتثبيت لضمان التثبيت المحكم بين المقعد والكرات.
2. التشغيل غير المرن أو الالتصاق
الأسباب: تراكم الشوائب الداخلية، عدم كفاية التشحيم، الأجزاء البالية أو المتآكلة.
الحل: قم بتنظيف تجويف الصمام جيدًا من الشوائب، وقم بإجراء الصيانة الدورية واستخدم مواد التشحيم المناسبة، وفحص المكونات البالية واستبدالها، وعلاج المناطق المتآكلة.
3. تسرب ساق الصمام
الأسباب: التآكل أو التلف في حلقة الختم الموجودة في حشوة الجذع.
الحل: استبدل حلقة الختم الموجودة داخل حشوة الجذع أو اضبط غدة الحشو لضمان الضغط المناسب، ومنع التسربات مع الحفاظ على تشغيل الجذع بسلاسة.
4. التآكل بين الكرة ذات المنفذ V والمقعد
الأسباب: انخفاض أداء الختم بسبب التآكل بين كرة المنفذ V والمقعد بسبب الاستخدام لفترات طويلة.
الحل: قم بطحن وإصلاح أو استبدال الكرة والمقعد بفتحة V، مع التأكد من أنهما يتناسبان جيدًا معًا لتحقيق الإغلاق الأمثل.
5. فشل المحركات الكهربائية أو الهوائية
الأسباب: مشاكل مثل عدم إضاءة مؤشر الطاقة، أو عدم وجود ردود فعل من المحرك، أو فشل المحرك في العمل بعد تشغيله، أو عدم القدرة على الإغلاق بعد الفتح في الأنظمة الكهربائية أو الهوائية.
الحل: تحقق من خطوط إمداد الطاقة، وإصلاح أو استبدال وحدات التغذية الراجعة، والتحقق من أن إشارات إمداد الطاقة والتحكم إلى المحرك طبيعية، وفحص المكونات الداخلية للمحرك بحثًا عن أي تلف أو أعطال.
6. القضايا المتعلقة بالانسداد
الأسباب: تراكم الشوائب أو الترسبات داخل الصمام.
الحل: قم بتفكيك وتنظيف الأجزاء الداخلية للصمام لإزالة الانسدادات، وقم بإجراء التنظيف الكيميائي لتجويف الصمام إذا لزم الأمر، أو استخدم الطرق الفيزيائية لإزالة الترسبات الكلسية.
