ASTM A216 WCB صمامات الفراشةهي أجهزة -شديدة التحمل للتحكم في التدفق مصنوعة من الفولاذ الكربوني المصبوب. WCB هي المادة-المعيارية الصناعية للتطبيقات الصناعية غير المسببة للتآكل، مما يوفر توازنًا فائقًا بين القوة ومقاومة درجات الحرارة وفعالية التكلفة-.
على عكس صمامات حديد الدكتايل الأخف وزنًا، فإن صمامات الفراشة WCB (عادةً ما تكون فيإزاحة مزدوجةأوإزاحة ثلاثيةالتصاميم) مصممة لأنظمة الضغط العالي-وخدمة البخار ونقل النفط والغاز.
معلومات تفصيلية (دعم البيانات الفنية)
يوفر ASTM A216 WCB (درجة الكربون المطاوع B) السلامة الهيكلية المطلوبة لأنظمة الفئة 150 و300 و600.
| غرض | المواصفات الفنية |
| مادة الجسم | ASTM A216 WCB (شد أكبر من أو يساوي 485 ميجا باسكال، إنتاجية أكبر من أو يساوي 250 ميجا باسكال) |
| معيار التصميم | أبي 609 / أسم B16.34 |
| تصنيف الضغط | فئة 150، 300، 600 (PN16، PN25، PN40، PN64) |
| نطاق الحجم | 2 "إلى 48" (DN50 - DN1200) |
| نطاق درجة الحرارة | -29 درجة إلى 425 درجة (-20 درجة فهرنهايت إلى 800 درجة فهرنهايت) |
| وجهًا-إلى-وجهًا | API 609 / ISO 5752 / ASME B16.10 |
| معيار الاختبار | API 598 (عدم التسرب للمقاعد المرنة؛ المعدل A للمقاعد المعدنية) |
رسم صمام الفراشة -8"-150LB-A216 WCB
قبل أن يتم إنتاج الصمام، سيتم إصدار رسم للعميل للتأكيد.
جدول الأبعاد (الفئة 150 - نوع الرقاقة/العروة)
تعتمد القيم على فئة API 609 B (الأداء العالي).
| الحجم (بوصة) | الحجم (DN) | L - وجهاً لوجه (مم) | الارتفاع - الارتفاع (مم) | الوزن (كجم) |
| 2" | 50 | 43 | 210 | 8 |
| 3" | 80 | 48 | 245 | 12 |
| 4" | 100 | 54 | 280 | 18 |
| 6" | 150 | 57 | 335 | 32 |
| 8" | 200 | 64 | 410 | 55 |
| 10" | 250 | 71 | 480 | 85 |
| 12" | 300 | 81 | 550 | 115 |
اتصالات نهاية مختلفة متاحة
لتناسب متطلبات الأنابيب المختلفة، يتم تقديم صمامات A216 WCB في أربعة تكوينات رئيسية:
نوع الرقاقة:الأكثر إحكاما واقتصادية. يتم "وضعها" بين حواف الأنابيب باستخدام مسامير طويلة. الأفضل لتوفير المساحة-في المنشآت الصناعية العامة.
نوع العروة:يتميز بإدراج ملولب على جسم الصمام. وهذا يسمح لخدمة ميتة-(يمكن إزالة الأنابيب السفلية بينما يظل الصمام تحت الضغط).
ذات حواف مزدوجة (قسم -U):تتضمن حواف مدمجة مطابقة لـ ASME B16.5. يُفضل هذا بالنسبة للصمامات ذات القطر الكبير (DN600+) أو الخدمة المدفونة للخدمة الشاقة - لضمان أقصى قدر من الاستقرار الهيكلي.
نهاية اللحام -(BW):يُستخدم في خطوط البخار ذات الضغط العالي- (الفئة 600+) حيث يكون التسرب صفر-في الأنبوب-إلى-الصمام مطلوبًا، مما يؤدي إلى التخلص من حشوات الحافة كنقطة تسرب محتملة.
الميزات الرئيسية
استقرار درجة الحرارة العالية:على عكس حديد الدكتايل، يحتفظ WCB بخصائصه الميكانيكية التي تصل إلى425 درجةمما يجعلها مناسبة للبخار المشبع والزيت الحراري.
هندسة الأوفست المزدوجة/الثلاثية:تستخدم معظم صمامات WCB تصميم عمود غريب الأطوار لتقليل احتكاك المقعد، مما يؤدي إلىعزم دوران منخفض للتشغيلوعمر ختم أطول (يصل إلى 50000 دورة).
حريق-تصميم آمن:متوفر غالبًا بشهادة API 607، باستخدام مقعد معدني ثانوي يحافظ على الختم حتى لو تم تدمير المقعد الأساسي الناعم بالنيران.
الأقمار الصناعية 6 تصلب:بالنسبة للإصدارات ذات المقاعد المعدنية-، عادةً ما تكون منطقة المقعد مغطاة بطبقة من المعدنالأقمار الصناعية 6لمقاومة التآكل في-البخار عالي السرعة أو الوسائط الكاشطة.

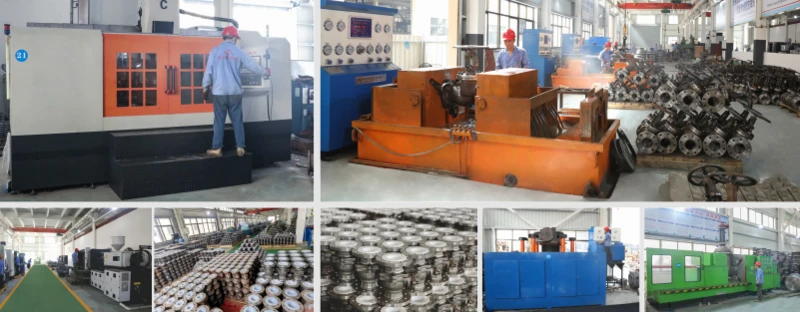

ورشة صمامات GNEE
التعليمات
ما هو ASTM A216 WCB؟
أستم A216 وبهي الدرجة القياسية للصناعة-.يلقي الصلب الكربونييُستخدم بشكل أساسي للضغط-الذي يحتوي على أجزاء مثل الصمامات والمضخات والتجهيزات في الخدمة ذات درجات الحرارة المرتفعة-. إنها المادة الأكثر شيوعًا في الأنابيب الصناعية التي تتعامل مع السوائل غير المسببة للتآكل-.
ما الفرق بين A216 وA105 WCB؟
الفرق الأساسي هوعملية التصنيع: A216 WCB مصنوع من الفولاذ المصبوب، بينماA105 هو الفولاذ المطروق. في حين أن كلاهما من الفولاذ الكربوني مع تركيبات كيميائية مماثلة وتصنيفات درجات الحرارة، إلا أنهما يستخدمان لأغراض مختلفة.
| ميزة | أستم A216 وب | أستم A105 |
| استمارة | صب(مصبوب) | تزوير(مطرق / مضغوط) |
| الحجم النموذجي | كبير (2 بوصة إلى 48 بوصة+) | صغير (1/4 بوصة إلى 2 بوصة، مع فلنجات) |
| الجودة الداخلية | جيد (قياسي) | متفوقة (أكثر كثافة/بدون فراغات) |
| قوة | عالي | أعلى |
| التطبيقات | أجسام الصمامات الكبيرة | أجسام الصمامات الصغيرة، الشفاه، التركيبات |
ماذا يعني WCB على الصمامات؟
إذا رأيتWCBيتم صبها في جسم الصمام، فهي تشير إلى درجة المادة المحددة بواسطةأستم A216معيار. إنها المادة الأكثر شيوعًا المستخدمة في الصمامات الفولاذية الصناعية.
الحروف ترمز إلى:
ث: قابلة للحام.وهذا يعني أنه يمكن لحام المادة بسهولة بالأنابيب أو إصلاحها باستخدام تقنيات اللحام القياسية.
ج: الصلب المصبوب.يشير هذا إلى أن جسم الصمام تم تصنيعه عن طريق صب الفولاذ المنصهر في قالب.
ب: الدرجة ب.يشير هذا إلى التركيب الكيميائي المحدد والقوة الميكانيكية (الدرجة B هي معيار الصناعة، وتوفر قوة أفضل من الدرجة A).
