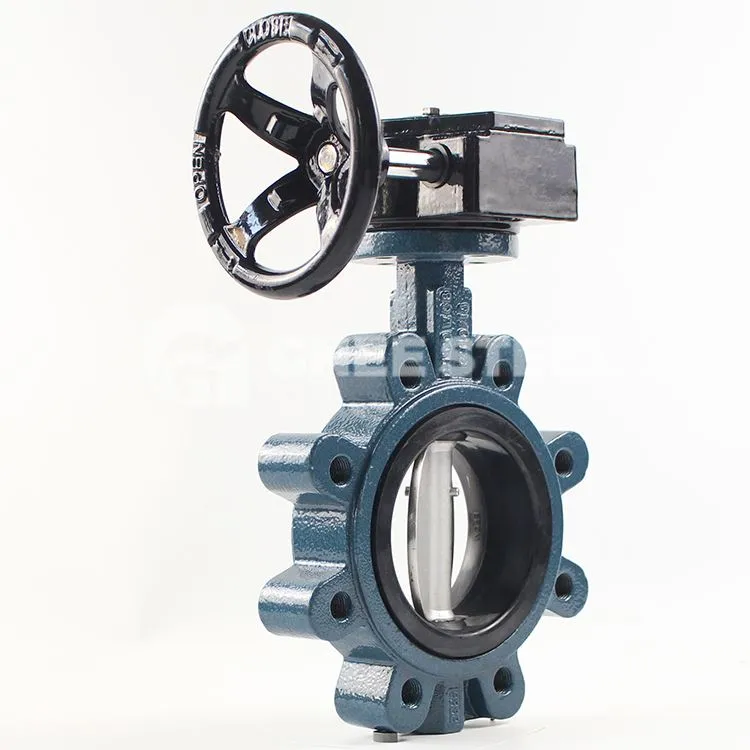

صمام الفراشة ذو الخط المركزي

يتماشى قرص صمام الفراشة المركزي مع خط وسط ساق الصمام. القرص سميك نسبيًا، مما يوفر أداء إحكام أفضل. يستخدم صمام الفراشة المركزي في الغالب في أنظمة خطوط الأنابيب السائلة ذات الضغط المنخفض ودرجة الحرارة العادية. يقع المحور الدوراني للوحة الفراشة على خط وسط جسم الصمام ومنطقة إحكام لوحة الفراشة. عند الإغلاق، يضغط السطح الخارجي للإحكام للوحة الفراشة على مقعد الصمام المطاطي الصناعي، مما يتسبب في تشوه مرن لمقعد الصمام، وبالتالي ضمان أداء إحكام صمام الفراشة.

مواصفات صمامات الفراشة المركزية

معايير التصميم
معايير التصميم والتصنيع: GB/T 12238
طول الهيكل القياسي: GB/T 12221
معيار الاختبار: GB/T 13927
معيار توصيل الحافة العلوية: ISO 5211
معيار حجم الشفة: GB/T 17241.6، ASME B16.5، ASME B16.47،
ASME B16.1، JIS B2220

المواصفات الفنية:

تصميم الصمام:BS EN593/BS5155/API609/DIN3354

وجها لوجه:ISO 5752-20/BS EN558-20/API609

حفر الشفة:ASME B16.1 Class125/ASME B16.5 CL150/ASME B16.47 CL150/DIN 2501 PN10-16/EN1092 PN10-16/JIS10K

اختبار هيدروليكي:EN12266-1/API 598/ISO5208/JIS B2003

اختبار ضغط القشرة:24 بار/15 بار

اختبار ضغط الختم:17.6 بار/11 بار

صمام خط الوسط

التعليمات

س: هل أنتم شركة تجارية أم شركة مصنعة؟
ج: نحن تجار ونقوم أيضًا بالتصنيع.

س: كيف تقومون بمعالجة الطلب؟
ج: أولاً، نقدم عرض أسعار. بعد تأكيد السعر، ننتقل إلى الخطوة التالية، والتي تتضمن تقديم عينات للموافقة عليها. بمجرد تأكيد العينات، ننتقل إلى الإنتاج الضخم.

س: هل يمكنني طلب إجراء تغييرات على طرق التعبئة والشحن؟
ج: نعم، يمكننا تعديل طرق التعبئة والشحن وفقًا لمتطلباتك. ومع ذلك، ستكون مسؤولاً عن أي تكاليف إضافية وفروق الأسعار المتكبدة.
