وصف صمامات الفراشة المئوية

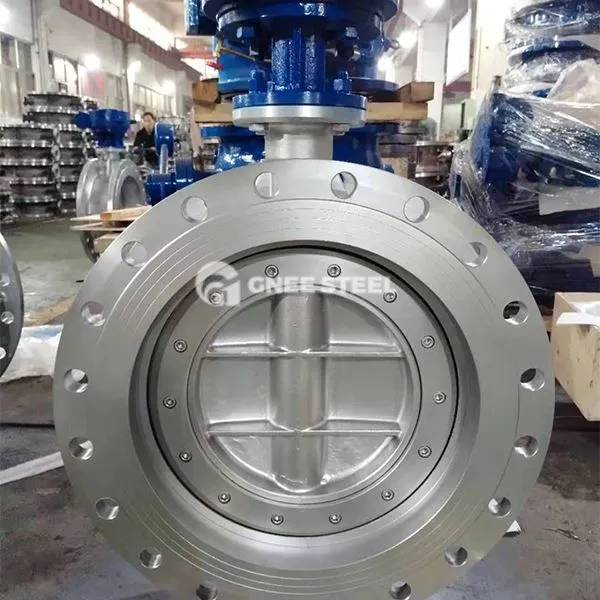

صمام فراشة القرص المركزي هو صمام فراشة الخط المركزي. ميزةها الأساسية هي أن محور جذع الصمام ومركز لوحة الفراشة وخط الأوسط لجسم الصمام محور. يتبنى تصميمًا هيكليًا متناظرًا وهو مناسب لسيناريوهات التحكم في السوائل ذات الضغط المنخفض ودرجة الحرارة الطبيعية ومتطلبات الختم التقليدية.

ميزات الهيكل والتصميم

التصميم المحوري المكون من ثلاثة أسطر:

يتداخل محور جذع الصمام ، مركز لوحة الفراشة وخط الأوسط لجسم الصمام تمامًا ، والهيكل متماثل وبسيط.

لوحة الفراشة عبارة عن قرص (قرص مركزي) وسطح التلامس مع مقعد الصمام هو تصميم متماثل كامل الدائرة.

‌ مكونات المفتاح:

‌ مقعد Valve: في الغالب مصنوع من مواد مرنة (مثل EPDM أو PTFE) ، بالاعتماد على التشوه المرن لتحقيق الختم.

‌butterfly Plate: قرص متماثل مركزيًا مع سطح مسطح يجب أن يكون مزودًا بالكامل بمقعد الصمام لضمان الختم.

‌ آلية التحرير: يدوي ، ترس دودة أو تشغيل كهربائي ، من الضروري التعاون مع مخفض تروس الدودة لتحقيق وضع قفل ذاتي لوحة الفراشة.

مبدأ العمل وخصائص الأداء

آلية الختم:
لوحة الفراشة على اتصال تام بمقعد الصمام ، ويتم تعويض الفجوة بين أسطح الختم عن طريق تشوه مقعد الصمام المرن ، والاعتماد على الضغط المتوسط لمساعدة الختم.
يعتمد أداء الختم على مرونة مادة مقعد الصمام وهو غير مناسب للضغط العالي أو ظروف درجة الحرارة العالية.
إيجابيات وسلبيات المقارنة:
المزايا:
هيكل بسيط وتكلفة التصنيع المنخفضة.
زاوية فتح وإغلاق صغيرة (أقل من أو تساوي 90 درجة) ، عملية سهلة.
القيود:
لوحة الفراشة ومقعد الصمام في احتكاك مستمر ، مع ارتفاع معدل التآكل وعمر قصير.
انخفاض الضغط القابل للتطبيق (عادة أقل من أو يساوي 16 شريط) ومقاومة درجة الحرارة المحدودة (EPDM أقل من أو تساوي 80 درجة ، PTFE أقل من أو تساوي 150 درجة).

مواصفات صمامات الفراشة المئوية

الضغط الاسمي	PN6 ، PN10 ، PN16 ، PN25 ، PN40 ، Class150 ، Class300
مقاس	DN100 إلى DN4000/4 "-160"
يقود	علبة التروس اليدوية ، تروس الدودة ، الهوائية ، الهيدروليكية ، الكهربائية ، إلخ
اتصال	شفة ، لحام ، رقاقة
درجة حرارة	-29 درجة إلى 80 درجة
واسطة	الهواء ، الماء ، مياه البحر ، مياه الصرف الصحي ، الزيت ، الغاز ، إلخ

صمامات الفراشة المئوية

التطبيقات

خدمات المياه البلدية:
تنظيم تدفق قطر كبير لأنظمة إمدادات المياه والصرف الصحي (DN50 ~ DN1200).
فتح وإغلاق السيطرة على أنابيب المياه النظيفة منخفضة الضغط.
بناء HVAC:
التنظيم الروتيني لشبكات مياه تكييف الهواء وأنابيب الحماية من الحرائق.
الاستخدام الصناعي العام:
اعتراض درجة الحرارة الطبيعية ، والوسائط غير التآمرية (مثل الهواء وزيت التشحيم).
