وصف صمام الفراشة عالي الضغط
High-pressure butterfly valve is a butterfly valve used in high-pressure pipeline systems. It drives the disc-shaped butterfly plate to open and close by rotating the valve stem to achieve on-off control or flow regulation of the fluid medium. The applicable nominal pressure range is PN10.0~80.0MPa (some ultra-high pressure models can reach PN>100mpa). تشمل وظائفها الأساسية:
القطع والخنق: يمكن لزاوية دوران لوحة الفراشة ضبط التدفق المتوسط بدقة ، ولكن بسبب مقاومة التدفق الكبيرة ، يجب النظر في فقدان ضغط النظام ؛
القدرة على التكيف عالي الضغط: من خلال تعزيز بنية جسم الصمام وتصميم الختم ، يمكنه تحمل الظروف العالية للضغط وظروف العمل عالية درجة الحرارة (مثل البخار والزيت والغاز).
الهيكل الأساسي والخصائص
نموذج الختم:
الختم الصلب المعدني: مصنوع من الفولاذ المقاوم للصدأ والسبائك والمواد الأخرى ، مع تصنيف ضغط أكبر من أو يساوي PN25 ومقاومة درجة الحرارة تصل إلى 425 درجة ؛
الختم المركب: الجمع بين حلقات الختم المعدنية مع مواد مرنة (مثل الجرافيت المرن) لموازنة الختم عالي الضغط ومقاومة الصدمة. تعزيز الجسم
أضف أضلاع التعزيز إلى أجسام الصمامات المصبوب من الصلب أو الفولاذ المقاوم للصدأ لتحسين القدرات وقدرات مضادة لتشويه ؛
ترتبط صمامات الفراشة ذات الضغط العالي ذات القطر الكبير (DN أكبر من أو تساوي 500) في الغالب عن طريق الشفاه لتقليل خطر التسرب.
مواصفات صمام الفراشة عالية الضغط
|
اسم المنتج |
صمام الفراشة عالي الضغط |
|
OEM و ODM |
قبول خدمات OEM ODM |
|
شعار |
قبول الشعار المخصص |
|
التعبئة |
20pcs\/opp |
|
شحن |
بواسطة Express ، Air ، Sea ، Train |
|
موعد التسليم |
5-15 أيام ، على كميتك |
|
advangtage لدينا |
1. الفريق المهني بما في ذلك التصميم ، الإنتاج ، بعد بيع Saleservice2.Factory Direc |
|
عينة |
عينة استرداد رسوم المشتريات بالجملة في غضون 15 يومًا |

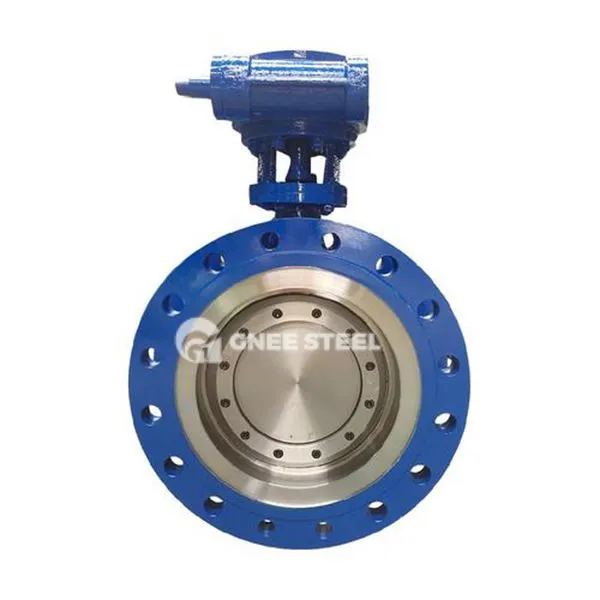

صمام الفراشة عالي الضغط
التطبيقات
صناعة الطاقة : خط أنابيب نقل الغاز (PN25) ، نظام البخار (درجة حرارة عالية ومتوسطة الضغط العالي) ؛
الصناعة الكيميائية : تنظيم مفاعل ومفاعل عالي الضغط (شهادة مقاومة للانفجار مطلوبة) ؛
shipbuilding Engineering : خط أنابيب تبريد مياه البحر (الفولاذ المقاوم للصدأ ، مقاوم لتآكل رذاذ الملح).
نقاط الاختيار والتشغيل والصيانة
parameters selection :
مطابقة الضغط : حدد مستوى الضغط وفقًا لضغط الذروة للنظام (يوصى بترك هامش أمان بنسبة 20 ٪) ؛
drive mode : يمكن لـ DN أقل من أو يساوي 300 اختيار محرك يدوي أو هوائي ، DN أكبر من أو يساوي 400 يفضل المشغل الكهربائي\/الهيدروليكي.
مواصفات الصيانة :
تحقق بانتظام من عمق التآكل لسطح الختم (＞ 0. 1 مم يجب إصلاحه أو استبداله) ؛
يجب أن تكون الشحم مقاومًا لدرجة الحرارة (مثل الشحوم القائمة على ثاني كبريتيد الموليبدينوم) ومناسبة لبيئة الضغط العالي
