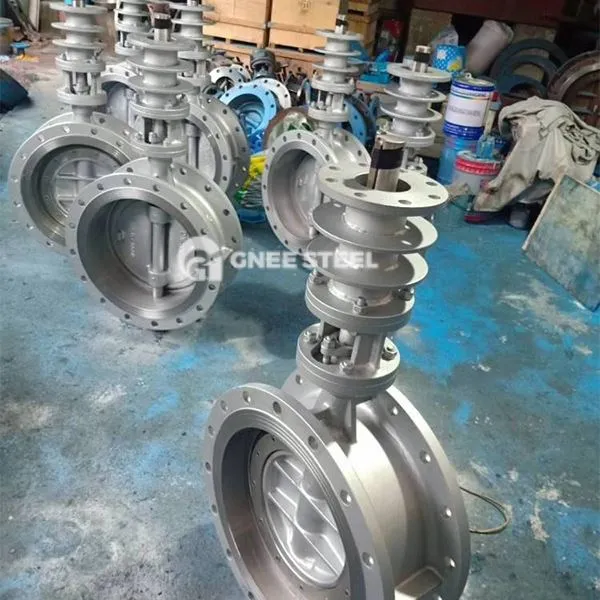

ارتفاع درجة حرارة الفراشة صمام الفراشة

صمام الفراشة عالية درجة الحرارة هو صمام يستخدم خصيصًا لوسائط درجات الحرارة العالية (مثل غاز المداخن والبخار والغاز ارتفاع درجة الحرارة). يتبنى بنية اتصال الرقاقة ويدرك فتح خط الأنابيب وتنظيم الإغلاق أو التدفق عن طريق تدوير لوحة الفراشة. إنه مناسب لمشاهد ارتفاع درجات الحرارة والضغط العالي مع درجة حرارة أقل من أو تساوي 425 درجة وضغط أقل من أو يساوي PN16.

التكوين الهيكلي
جسم الصمام: مصنوع من الفولاذ المصبوب أو الصلب الكربوني ، ومقاوم لارتفاع درجة الحرارة والضغط العالي ، ويمكن علاج السطح بمضادات التآكل.
لوحة الفراشة: تصميم مبسط ، كربيد قائم على الكوبالت أو الفولاذ المقاوم للصدأ ، مقاوم للارتداء ومقاوم للتآكل.
هيكل الختم: الختم الصلب المعدني ثلاثي الأبعاد (لوحة الصمام ومقعد الصمام المائل) ، يزداد أداء الختم مع زيادة الضغط.
آلية محرك الأقراص: يدعم اليدوي (ترس الدودة ، المقبض) ، التشغيل الهوائي أو الكهربائي ، وبعض الطرز مجهزة بوظيفة قفل الذات.
طريقة الاتصال: تصميم شفة الرقاقة ، المربوطة مباشرة مع خط الأنابيب من خلال مسامير مسمار ، بنية مضغوطة.



ارتفاع درجة حرارة الفراشة صمام الفراشة



مزايا وعيوب

المزايا:
الاستقرار القوي في ظل درجة حرارة عالية وظروف ضغط عالية ، وأداء ختم أفضل من صمامات الفراشة الناعمة.
صيانة مريحة ، لا حاجة لتفكيك جسم الصمام لاستبدال حلقة الختم ، مما يقلل من تكاليف التوقف.
التسامح الجيد مع الوسائط المتربة والمحتوية على الجسيمات (مثل غاز المداخن وغاز الفحم).

عيوب:
الصمامات ذات الأقطار الصغيرة (أسفل DN200) لها مقاومة تدفق كبيرة بسبب سمك لوحة الفراشة.
التجويف عرضة للحدوث في حالة نصف مفتوحة على المدى الطويل ، مما يؤدي إلى تلف لوحة الفراشة أو سطح الختم.
تكلفة التصنيع أعلى من تكلفة صمامات فراشة المطاط العادية.

احتياطات
متطلبات الاختيار:
حدد مادة جسم الصمام وفقًا لدرجة الحرارة المتوسطة (مثل الصلب المصبوب المقاوم إلى 425 درجة ، مقاومة للفولاذ الكربوني إلى 300 درجة).
بالنسبة للوسائط المحتوية على الجسيمات ، من الضروري إعطاء الأولوية لتوضيح لوحات فراشة كربيد.

مواصفات التثبيت:
أثناء التثبيت ، يجب محاذاة الشفاه خطوط الأنابيب ويجب تشديد البراغي بالتساوي لتجنب قوة غير متساوية على جسم الصمام.
تجنب لوحة الفراشة في حالة خنق من 15 درجة ~ 75 درجة لفترة طويلة لمنع التجويف.
إدارة الصيانة ‌:
تحقق بانتظام من ارتداء سطح الختم وأضف زيوت التشحيم كل ستة أشهر.
في بيئات درجات الحرارة العالية ، يجب مراقبة خطر تشوه جذع الصمام ويجب استبدال التعبئة المقاومة للدرجات عالية من درجة الحرارة إذا لزم الأمر.
