وصف صمامات الفراشة النظرية
تم تصميم صمام الفراشة Hegienic للتحكم في السوائل عالية التنظيف ، مع عقيم وسهلة التنظيف كأهداف أساسية ، وهي مناسبة للسيناريوهات الغذائية والمستحضرات الصيدلانية وغيرها من المتطلبات الصارمة على مستويات النظافة.
design design dead:
الجدار الداخلي مصقول المرآة (RA أقل من أو يساوي 0. 8μm) لمنع البقايا المتوسطة والنمو البكتيري ؛
يعتمد جسم الصمام ولوحة الفراشة انتقال القوس للتخلص من منطقة تراكم الأوساخ الشائعة في الصمامات التقليدية.
Quicick Connection :
وهو يدعم اتصال المشبك أو الخيوط أو من نوع المشبك (وفقًا لمعايير ISO\/DIN\/SMS) ، ويتم تقليل استهلاك الوقت للتفكيك والتجميع بنسبة 70 ٪ مقارنة بالشفاه التقليدية ؛
تتوافق واجهة التثبيت السريع مع CIP (التنظيف في مكانها) وتدفقات عملية SIP (التعقيم في مكانها).
المواد وأداء الختم
المعيار الماص :
يتكون جسم الصمام من الفولاذ المقاوم للصدأ 316L (معيار ASTM A270) ، والذي يحتوي على مقاومة تآكل أفضل من 304 مادة ومناسبة للوسائط الحمضية أو القلوية ؛
يمكن تحديد حلقة الختم من EPDM (مقاومة درجة الحرارة -10 ~ 120 درجة) أو سيليكون (مقاومة درجة الحرارة -20 ~ 150 درجة) أو pTFE (مقاومة للغاية للتآكل).
تقنية sealing :
بنية الختم الناعمة لخط الوسط ، وضغط ملامس موحد على سطح الختم ، ومعدل التسرب أقل من أو يساوي 0. 1 ٪ (يلتقي معايير شهادة FDA) ؛
تستخدم بعض النماذج تقنية تعويضات الختم الصلب المعدنية + ، مع مقاومة درجة الحرارة تصل إلى 150 درجة (ظروف التعقيم).
مواصفات صمامات الفراشة الصحية
| معايير المواد | مادة الجسم: SS304 \/ SS316 |
| مادة الختم: PTFE \/ EPDM \/ السيليكون | |
| السطح التشطيب: رع<0.8 um | |
| نوع الاتصال | اللحام \/ المشبك \/ الموضوع \/ الحافة |
| تعمل | يدوي \/ هوائي \/ كهربائي |
| مقبض | مقبض موضع البلاستيك مقبض موضع الفولاذ المقاوم للصدأ سحب hanlde |
| مقاس | dn 10- dn150،1\/2 "-6" |
| تصنيف الضغط | 1. 0 mpa -1. 6mpa |
| الأعلى. عمل TEM | 120 درجة ج |
| نطاق التطبيق | الألبان ، الغذاء ، المشروبات ، الصيدلية ، مستحضرات التجميل ، الكيميائية ، إلخ |
| خدمة مخصصة | دعم علامة الليزر ، تخصيص الحجم غير القياسي |

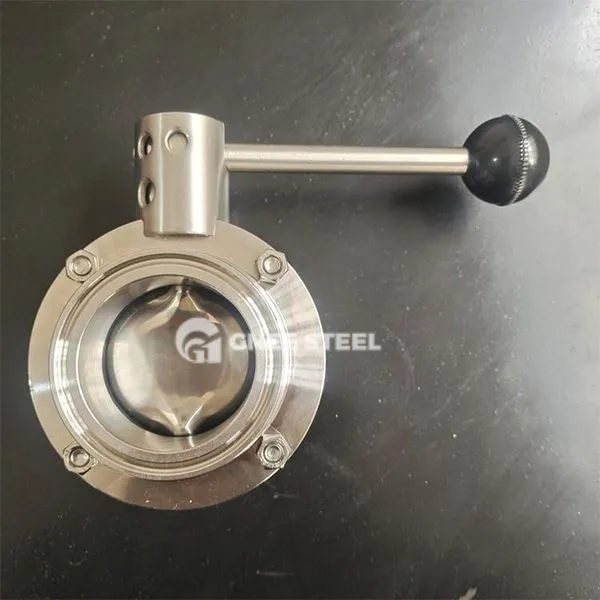

صمامات فراشة الصحة
مزايا الأداء والقدرة على التكيف مع الصناعة
الضمان الصحي: جميع الأجزاء على اتصال مع وسائل الإعلام هي 3A معتمد وتلبية معايير GMP\/HACCP ؛ خشونة السطح أقل من أو تساوي 0. 6μm ، مما يقلل من خطر التعلق الميكروبي.
التشغيل الفعال والصيانة: يتم تقليل عزم الدوران اليدوي بنسبة 40 ٪ (تصميم الرافعة) ، ويمكن تفكيك الصمامات أدناه DN50 وتنظيفها بواسطة شخص واحد ؛ تدعم نماذج محرك الأقراص الهوائية التحكم في ربط PLC ، ويكون وقت الاستجابة الفتح والإغلاق أقل من أو يساوي ثانيتين.
التطبيقات
معالجة الألبان: نقل الوسائط مثل الحليب والكريمة ، والتي تتطلب تعقيم درجات حرارة عالية يوميًا (متوافق مع أختام PTFE) ؛
المستحضرات الصيدلانية الحيوية: التحكم في خط أنابيب تعبئة السائل العقيم ، وتلبية متطلبات نظافة ISO من الفئة 5 ؛
صناعة المشروبات: خطوط إنتاج العصير والبيرة ، متوافقة مع الوسائط الحمضية (PH 2 ~ 12).
