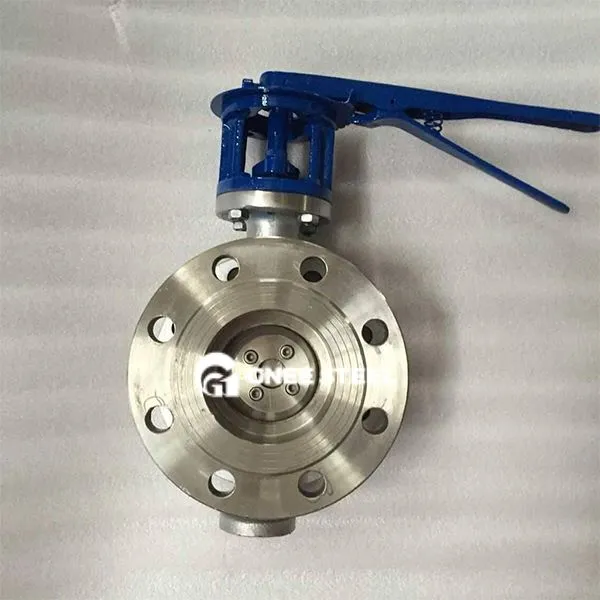

صمام الفراشة اليدوية

صمام الفراشة اليدوي هو صمام يتحكم في تدفق السوائل عن طريق تدوير لوحة الفراشة يدويًا. تشمل مكوناتها الأساسية جسم الصمام ، ولوحة الفراشة ، وجذور الصمام والأختام ، وهي مناسبة للمياه والغاز والبخار والمسحوق السيناريوهات.

‌valve الجسم ولوحة الفراشة: ‌valve مادة الجسم: بشكل رئيسي الحديد الزهر ، الفولاذ الكربوني ، الفولاذ المقاوم للصدأ (3 {3}} 4/316l) ، مع تصنيف ضغط pn1. 0 ~ pn1.6 (1. 0 ~ 1.6mpa) ؛ ‌butterfly تصميم لوحة: تدور لوحة الفراشة على شكل قرص 0 ~ 90 درجة حول المحور ، ومقاومة التدفق صغيرة عند فتحها بالكامل (انخفاض الضغط أقل من أو يساوي 0.05) ، وهو مناسب لتنظيم التدفق الكبير. form seal form: ‌elastic Seal (مثل EPDM ، PTFE): يصل مستوى التسرب إلى ANSI Class VI ، درجة الحرارة المطبقة -20 ~ 150 درجة ؛ ‌ Methal Seal (تراكب سبيكة صلبة): مقاومة درجة الحرارة أقل من أو تساوي 550 درجة ، مناسبة للجزيئات التي تحتوي على متوسطة أو درجة حرارة عالية.

التصنيف وتجميع النموذج

تصنيف الاتصال:

نوع الويفر (مثل D71x): مثبتة بين شفاه الأنابيب بواسطة مسامير مسمار ، بنية مضغوطة ؛

نوع الحافة (مثل D341x): الشفاه في كلا الطرفين ، مناسبة لأنابيب DN50 ~ DN2600.

تحليل النموذج (أخذ D343H -16 c كمثال):

D: فئة صمام الفراشة ؛

3: محرك العتاد الدودة ؛

4: اتصال شفة ؛

3: بنية ثلاثية المركبات ؛

H: سبيك الفولاذ.

16: الضغط الاسمي 1.6mpa ؛

ج: جسم صمام الصلب المصبوب.



صمام الفراشة اليدوي



التطبيقات
