وصف صمام الفراشة من نوع العروة
wafer Lug Butterfly Valve عبارة عن صمام فراشة يجمع بين اتصال الرقاقة مع بنية العروة. يتم تثبيته بين اثنين من الشفرين الأنابيب بواسطة الأزرار لتحقيق تنظيم سريع وإغلاق وتدفق. ميزةها الأساسية هي أنه يحتوي على كل من انضغاط صمام الرقاقة واستقرار تركيب بنية العروة. إنه مناسب للتحكم في السوائل المتوسطة والمنخفضة في البترول ، والكيميائية ، وبناء السفن وغيرها من الصناعات (ضغط أقل من أو يساوي 10MPa ، قطر DN40 ~ 2000 مم).
الميزات الهيكلية الأساسية
طريقة الاتصال
جسم الرقاقة : لا يحتوي جسم الصمام على شفة مستقلة ويتم تثبيته من خلال شفة الأنابيب بواسطة الأزرار ، وتوفير مساحة التثبيت وتكاليف المواد.
تصميم تحسين العروة : تتم إضافة العروات (الثقوب الملولبة أو من خلال الثقوب) على جانبي جسم الصمام ، ويتم تثبيت البراغي مباشرة إلى شفة الأنابيب لتحسين المقاومة الزلزالية واستقرار الضغط العالي (بشكل خاص لظروف عمل PN10MPA).
لوحة الفراشة وختم
تعتمد لوحة الفراشة خطًا مركزيًا أو بنية غريب الأطوار ، ويمكن لحام السطح بسبائك صلبة (مثل سبيكة من الفولاذ المقاوم للصدأ + الكوبالت) ، وهو مناسب للجزيئات المتوسطة التي تحتوي على.
يمكن أن يكون الختم ختمًا ناعمًا (مطاط النتريل\/PTFE أو درجة حرارة أقل من أو تساوي 120 درجة) أو ختم صلب (بنية معدنية متعددة الطبقات ، مقاومة درجة الحرارة 425 درجة).
drive mode
يدعم اليدوي ، والعتاد الدودة ، والعملية الهوائية أو الكهربائية. عندما يكون مدفوعًا بالكهرباء ، يمكن تحقيق التحكم الدقيق للزاوية من خلال المخفض (فتح خطأ أقل من أو يساوي 2 ٪)
مواصفات صمام الفراشة من نوع العروة
|
غرض |
صمام |
|
طلب |
الاستخدام الصناعي ، والاستخدام الصناعي المائي ، والاستخدام المنزلي |
|
حجم الميناء |
dn 10- dn2000 |
|
ضمان |
24 شهرًا |
|
مكان المنشأ |
الصين |
|
خنان |
|
|
قوة |
الهوائية ، الكهربائية ، يدوي ، هيدروليكية |
|
درجة حرارة الوسائط |
درجة حرارة عالية ، درجة حرارة منخفضة ، درجة حرارة متوسطة ، درجة حرارة طبيعية |
|
اسم العلامة التجارية |
جنحة |
|
بناء |
فراشة |
|
وسائط |
الغاز والماء والزيت والحمض |
|
دعم مخصص |
OEM ، ODM ، OBM |
|
مادة القرص |
الصلب الكربوني ، الفولاذ المقاوم للصدأ ، موليبدينوم كروم |
|
مادة المقعد |
NBR\/EPDM\/PTFE\/VITON\/SILICONE ETC |
|
طلاء |
مخصصة |
|
نهاية المعيار |
PN6\/10\/16\/22\/21\/150LB\/JIS5K\/10K\/AS2129 الجدول D\/E\/F. |
|
مادة الجسم |
الصلب الكربوني ، الفولاذ المقاوم للصدأ ، كروم موليبديوم شارع |
|
المواد الجذعية |
2CR13 ، 1CR13 ، الفولاذ المقاوم للصدأ ، موليبدينوم كروم |
|
لون |
مخصص عند الطلب |
|
ختم ضغط اختبار |
0. 66mpa -4. |
|
ضغط اختبار الصدفة |
{{0}}. 9mpa -6. 0 mpa ، 2.4mpa ، 3.0mpa |
|
حزمة النقل |
حالة خشبية |

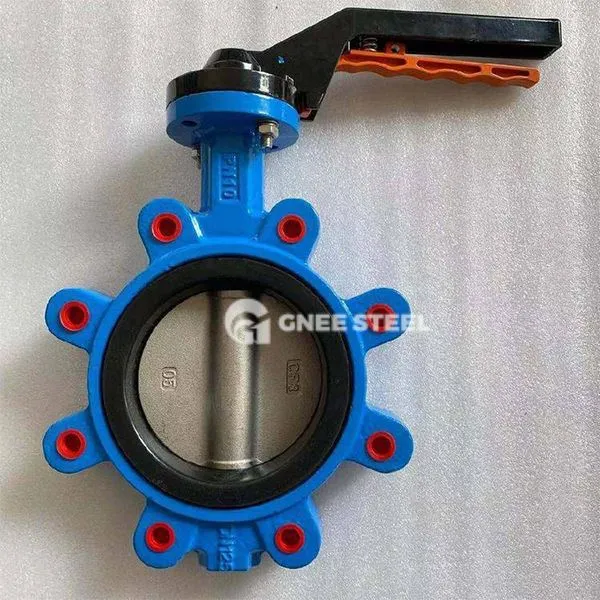

صمام الفراشة من نوع العروة
مزايا وعيوب صمام الفراشة من نوع العروة
المزايا
سهولة التثبيت: لا يلزم وجود شفة إضافية ، ويتم تقليل وقت التثبيت بنسبة 40 ٪ مقارنة مع صمام الفراشة الحافة التقليدية ، وهو مناسب بشكل خاص لمشاريع التجديد مع مساحة محدودة.
الاستقرار العالي: تشتت هيكل العروة قوة القص للبراغي ، والمقاومة الزلزالية أفضل من صمامات الفراشة العادية 38.
مقاومة التدفق المنخفض: يتمتع تصميم جسم الصمام المبسط بفقدان ضغط 1\/3 فقط من صمام البوابة عند فتحه بالكامل ، وهو مناسب لسيناريوهات التدفق الكبيرة.
عيوب
متطلبات المعايرة العالية: يتجاوز انحراف توسيط الحافة 0. 5 مم ، والذي يمكن أن يؤدي بسهولة إلى قوة غير متساوية على البراغي ويتطلب تعديلًا دقيقًا.
الصيانة المحدودة: عندما يتم تفكيك بنية العروة ، يجب تخفيف جميع البراغي في وقت واحد ، وكفاءة الصيانة أقل من صمام الفراشة الحافة.
سيناريوهات التطبيق النموذجية
البتروكيماويات
وسائل الإعلام المسببة للتآكل (مثل تحكم في الإرسال في الغاز المحتوي على الكبريت) ، فإن هيكل الختم الصلب مقاوم للتآكل وله عمر خدمة 100 ، {2}} الفتحات والإغلاق.
الشحن والخارجية
التصميم المدمج مناسب للأنابيب الضيقة في غرفة المحرك ، وتضمن المواد الفولاذية المقاوم للصدأ المقاومة لتآكل رذاذ الملح الموثوقية على المدى الطويل. services municipal Water Services
تنظيم تدفق إمدادات المياه وأنابيب الصرف ، ختم ناعم المطاط لتحقيق تسرب صفري (يصل مستوى التسرب إلى ISO5208 A المستوى).
