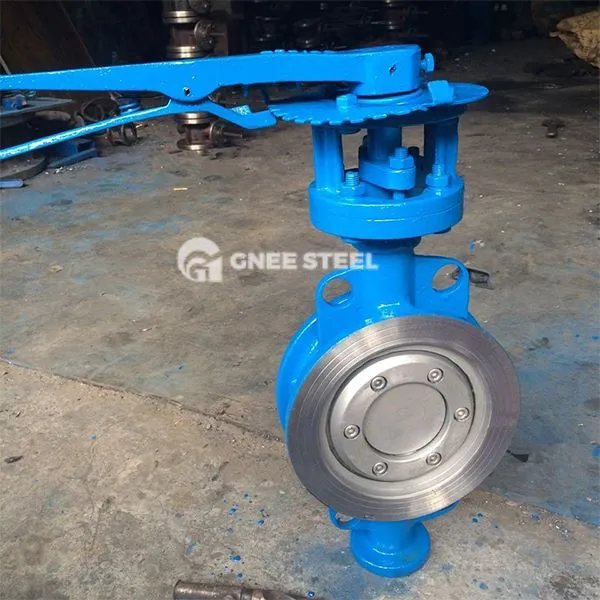

رقاقة صمام الفراشة الثلاثي

يتبنى صمام الفراشة ثلاثي المركبات من نوع الويفر هيكلًا ثلاثي الأبعاد (محور جذع الصمام ينحرف من وسط لوحة الفراشة ومركز جسم الصمام ، ويشكل محور دوران مقعد الصمام زاوية مع محور قناة جسم الصمام). يتم فتح سطح الختم وإغلاقه دون احتكاك من خلال دوران لوحة الفراشة. إنه مناسب لارتفاع درجة الحرارة والضغط العالي والوسائط المسببة للتآكل.

جسم الصمام ولوحة الفراشة:
جسم الصمام هو اتصال من نوع المشبك ، والمادة هي الفولاذ المقاوم للصدأ بشكل أساسي (304/316) أو الصلب الكربوني. غالبًا ما يتم لحام سطح لوحة الفراشة بسبائك صلبة (مثل كربيد التنغستن) لتعزيز مقاومة التآكل.
نماذج نموذجية مثل D343H و D673H دعم الدودة اليدوي ، القيادة الهوائية أو الكهربائية.

نموذج الختم:
ختم معدني متعدد الطبقات: جنبًا إلى جنب مع الهيكل ثلاثي الأوسط وحلقة ختم المعادن متعددة الطبقات (مثل حلقة الختم المرنة على شكل J) ، يتم تحقيق تأثير ختم "أكثر إحكامًا وإحكامًا" ، ويمكن أن تصل مقاومة الضغط إلى PN40 (الفئة 300).
مبدأ الختم الديناميكي: عندما تدور لوحة الفراشة ، فإن سطح السطح يلامس/يفصل نقطة مقعد الصمام لتجنب فقدان الاحتكاك وتمديد عمر الخدمة.



رقاقة صمام الفراشة الثلاثي





توصيات الإصلاح والصيانة ‌
‌ نقاط الانسياب:

‌ Medialy Adaptation ‌: تفضل أسطح ختم كربيد للوسائط التي تحتوي على جزيئات صلبة ، ويمكن اختيار بطانة الفولاذ المقاوم للصدأ أو الطلاء الخاص للسوائل المسببة للتآكل.
mode mode ‌: يوصى بمشغلات الهوائية (دعم قطع سريع) لسيناريوهات تشغيل التردد العالي ، ويمكن اختيار محرك أقراص تروس الدودة لسيناريوهات الضغط المنخفض.
‌
متطلبات الصيانة ‌:
تحقق بانتظام من ارتداء سطح الختم ، ويجب إضافة الشحوم المقاومة للدرجات الحرارة العالية في ظروف درجات الحرارة العالية للحفاظ على أداء الختم.

تأكد من محاذاة الشفاه أثناء التثبيت لتجنب قوة غير متساوية على لوحة الفراشة مما يسبب فشل الختم.
