صمام فحص القرص هو نوع جديد من صمامات الفحص التي تم تطويرها من خلال الجمع بين سنوات عديدة من تكنولوجيا إنتاج الصمامات وتصميم المنتجات الأجنبية المتقدمة. وتتمثل ميزتها الرئيسية في التغلب على تأثير صمامات فحص التأرجح وصمامات الرجوع العلوية من نوع الرفع في ظل ظروف العمل. ، ظاهرة المطرقة المائية، تحقق عملية خالية من التأثير.

تم التصميم والتصنيع وفقًا لمعايير API 6D أو ASME B16.34 أو ما يعادلها.◆ تقييمات PT إلى ASME B16.34

» الأبعاد وجهاً لوجه إلى API 6D أو ASME B16.34 ◆ الأطراف ذات الحواف إلى ASME B16.5

» ينتهي اللحام التناكبي إلى ASME B16.25 ◆ وضع علامات على الصمامات إلى MSS SP-25

»فحص واختبار API 598 أو API 6D

» المقاسات تتراوح من 2" إلى 30"

» تقييمات الضغط من الفئة 150 إلى الفئة 600، PN16 إلى PN100

»ينتهي التوصيلات في RF ذات الحواف أو RTJ أو اللحام التناكبي أو أطراف المحور

» منظم من قطعتين من الجسم المثبت بمسامير، وجسم محكم الغلق بضغط الاتحاد من قطعة واحدة

» يتم تقديم مجموعة متنوعة من مواد الهيكل والزخرفة، بما في ذلك الفولاذ الكربوني ASTM A216 WCB وWCC والفولاذ منخفض الكربون LCB وLCC وسبائك الصلب WC6 وWC9 وC5 والفولاذ المقاوم للصدأ CF8 وCF8M وCF3 وCF3M والفولاذ المزدوج والفائق الدوبلكس A890 غرام. 4A أو 5A أو F51، مواد خاصة في Monel، Alu. البرونزية C95800، 95600 إلخ. يمكن توفير الطلاءات لمزيد من التآكل أو مقاومة التآكل. يمكن أيضًا توفير تراكبات صلبة وملحومة. خيارات المقاعد بمرونة من المعدن إلى المعدن أو مقاومة للفقاعات.

» نظام تجاوز اختياري، ولوحة القيادة، ومجموعة الوزن المضاد.

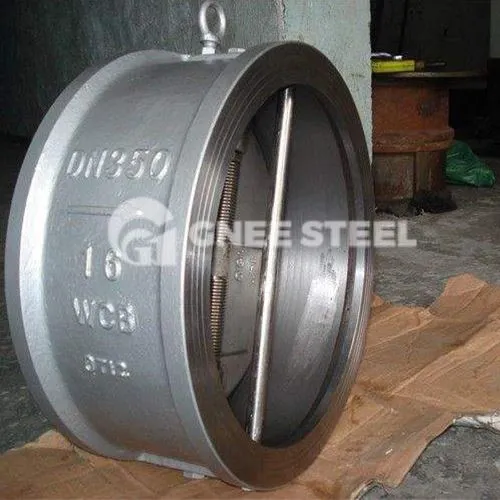

check valves disc valves

سمات

1. مقاومة تدفق منخفضة
يزيد جسم الصمام الانسيابي ومنطقة التدفق لمقعد الصمام عن 1.4 مرة من مساحة التدفق لخط الأنابيب. لذلك، عندما يفتح قرص الصمام بزاوية شوط 40 درجة، يمكن الوصول إلى منطقة التدفق الكاملة وتكون مقاومة التدفق صغيرة جدًا.
2. انخفاض فرق الضغط ذاتي الإغلاق
معدل التدفق المفتوح بالكامل منخفض. نظرًا للتصميم المائل الكبير اللامركزي لقرص الصمام والنوع الثابت للعمودين، فإن ختم العمود محكم الغلق بشكل موثوق. يتم توصيل قرص الصمام والعمود بشكل مفصلي ومجهز بمحامل ذاتية التشحيم لتقليل الاحتكاك.
لذلك، يمكن أن يكون فرق ضغط الفتح والإغلاق أقل من 19 كيلو باسكال، ومعدل التدفق المفتوح بالكامل حوالي 2 م / ث، وهو أقل بكثير من صمامات فحص التأرجح الأخرى، ويجب ألا يعلق في وسط الصرف الصحي.
3. الختم الجيد
4. خصائص ديناميكية ممتازة
بسبب الخصائص الهيكلية المذكورة أعلاه، عندما ينعكس تدفق المياه، يستجيب قرص الصمام بسرعة. إلى جانب زاوية السكتة الدماغية الصغيرة البالغة 40 درجة وتحويل تدفق المياه ذو القطر الكبير، يتم تقليل قوة تأثير قرص الصمام على جهاز المخزن المؤقت، كما تقلل الأسطوانة العازلة بشكل كبير من تأثير قرص الصمام على جهاز المخزن المؤقت. يقلل من المطرقة المائية عند إيقاف المضخة ويحقق إيقافًا صامتًا.
5. حياة طويلة
يسمح التصميم الفريد من نوعه من المعدن إلى المعدن والثنائي غريب الأطوار والمائل لفصل قرص الصمام بسرعة عن مقعد الصمام عند فتحه. عزم الدوران الاحتكاكي صغير للغاية ويحمي سطح الختم بشكل فعال. يتيح تصميم إغلاق السطح المخروطي لمقعد الصمام لقرص الصمام القفل الذاتي بعد الإغلاق. علاوة على ذلك، يمكن تحقيق الختم الموثوق به تحت الضغط الخلفي. بعد الاختبار، حتى بعد الفتح والإغلاق 100,000 مرة، يظل أداء الختم الخاص به مطابقًا وأعلى من مؤشر التسرب لصمام الفحص. تصميم العمود الثابت يجعل قرص الصمام يحتك فقط بالمحمل أثناء عملية الفتح والإغلاق، وختم العمود نفسه عبارة عن ختم ثابت، وهو موثوق للغاية.
