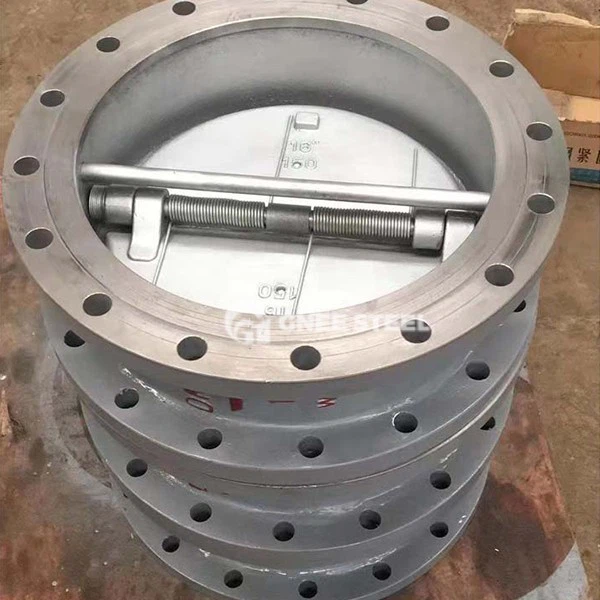

صمام فحص لوحة مزدوجة

صمام الفحص المزدوج لوحة هو نوع من الصمام الذي يحقق التحكم في التدفق أحادي الاتجاه من خلال اثنين من اللوحات الدائرية المتماثلة ، باستخدام ضغط السوائل أو فتح وإغلاق الزنبرك ، ويستخدم بشكل رئيسي لمنع التدفق الخلفي للوسائط وحماية سلامة معدات خطوط الأنابيب. يأتي اسمه من تصميم رفرف مزدوج ، مناسب للسيناريوهات الصناعية الحساسة للمساحة والوزن.

1. المكونات الرئيسية
جسم الصمام: غالبًا ما يكون مصنوعًا من الحديد الزهر ، والفولاذ المقاوم للصدأ ، والبرونز الألمنيوم والمواد الأخرى ، ومقاومة للتآكل وقابلة للتكيف مع بيئة عالية من درجة الحرارة والضغط العالي (مثل -196 ~ 540 درجة).
صمام مزدوج اللوحة: يمكن تدوير صفائح نصف دائرية متماثلة ، ثابتة بواسطة المحور المركزي ، حول المحور لتحقيق فتح وإغلاق سريع ؛ يمكن اختيار سطح الختم من المطاط (EPDM\/NBR) أو الختم الصلب المعدني (على سبيل المثال ، سبيكة Staley).
نظام الربيع: إعادة ضبط صمام سريع ، تقليل تأثير مطرقة المياه (مثل DN 15- يمكن تطبيق عيار DN1200).
وضع الاتصال: في الغالب نوع التثبيت ، بنية مضغوطة ، تثبيت مريح ، مناسب للمساحة الضيقة.
2. سير العمل
التدفق الأمامي: يدفع الوسيلة رفرف الصمام المزدوج لتدوير مفتوحة ، مع الحد الأدنى من مقاومة التدفق والكفاءة العالية.
التدفق العكسي: إن الضغط العكسي للسوائل أو رفرف صمام محرك الأقراص الزائد المُجبر على الإغلاق ، وحظر التدفق العكسي.

1. ضغط العمل: 1. 0 mpa\/1.6mpa\/2.5mpa

2. درجة حرارة العمل: nbr: 0 درجة -+80 درجة epdm: {3}} درجة -+120

3. وجهاً لوجه وفقًا لـ DIN3202K3 ، ANSI 125\/150

4. شفة وفقًا لـ en 1092-2 ، ANSI 125\/150 إلخ.

5. الاختبار: DIN3230 ، API598.

6. متوسطة: المياه العذبة ، مياه البحر ، الأشياء الغذائية ، جميع أنواع الزيت ، الحمض ، السائل القلوي وما إلى ذلك.



صمام فحص لوحة مزدوجة



اقتراحات للاختيار
يتم إعطاء الأولوية لاختيار سيناريوهات اللوحة المزدوجة:
الأنظمة التي تكون فيها المساحة محدودة وبدء تشغيل\/توقف متكرر ؛
سيناريوهات حيث تحتوي الوسط على جزيئات أو تتطلب أختام مقاومة للتآكل (على سبيل المثال ، خطوط الأنابيب الكيميائية).
اختيار نوع الختم:
ختم المطاط: مناسب لدرجة الحرارة المنخفضة ، وسائل الإعلام النظيفة (مثل الماء ، والهواء) ؛
الختم الصلب المعدني: مناسب لارتفاع درجة الحرارة أو الضغط العالي أو الوسائط المسببة للتآكل (مثل البخار والحمض والقلويات).
