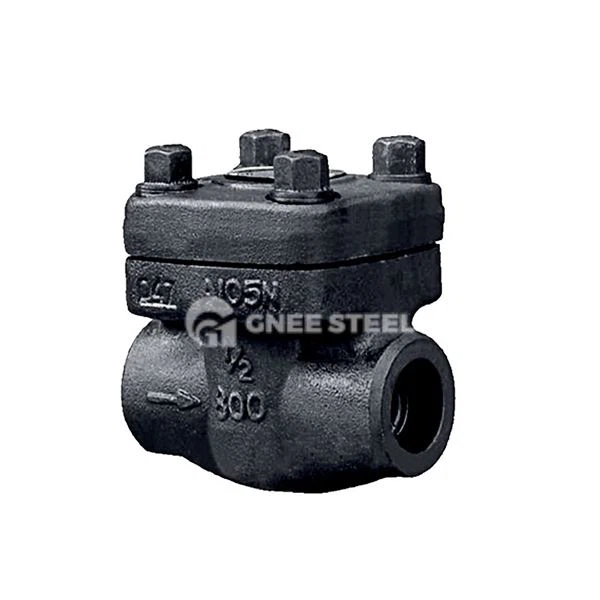

وصف صمام فحص المكبس المزور
صمام فحص المكبس المزور (I . e . صمام فحص الرفع) هو صمام ذو اتجاه واحد يتم تصنيعه عن طريق تزوير التكنولوجيا . مواصفاته الفنية يتبع بدقة النظام القياسي الأمريكي وملائمًا لظروف العمل القاسية .
بناء:
عملية التزوير
يتم تشكيل جسم الصمام وغطاء الصمام وأجزاء أخرى من الضغط عن طريق التزوير للقضاء على عيوب المسام من الصب ، والبنية المعدنية كثيفة ، ويتم زيادة القوة الميكانيكية بنسبة 20 ٪ -30} .
هيكل المكبس
قرص الصمام (مكبس): ينزلق لأعلى ولأسفل على طول خط المركز العمودي لجسم الصمام ، ويعتمد على ضغط التدفق الخلفي المتوسط للذات عند الإغلاق ؛
دليل الأكمام: هيكل دليل التجويف الداخلي الدقيق لضمان استقرار مسار حركة قرص الصمام ؛
سطح الختم: تراكب اللحام Carbide القائم على الكوبالت (مثل stellite) ، صلابة HRC أكبر من أو تساوي 55 ، التآكل ومقاومة درجة الحرارة العالية ؛
غطاء صمام الإخلاص الذاتي: ظروف عمل عالية الضغط (فئة أكبر من أو تساوي 600 رطل) تستخدم ختم الإيقاف الذاتي للضغط ، وكلما زاد الضغط الداخلي ، كان الختم . موثوقية أكثر موثوقية
مواصفات صمام فحص المكبس المزورة
design والتصنيع
المعايير core : API 6D (صمامات خطوط الأنابيب) ، API 602 (صمامات الصلب المزورة) ؛
الطول الهيكلي: ANSI B16.10 ؛
توصيل Flange: ANSI B16 . 5 (RF/FF Flange Face).
material and pressure
main material : ASTM A105 (الكربون الصلب) ، ASTM A182 F22/F91 (سبيكة الصلب) ؛
مستوى الضغط : class 150-2500 lb ؛
درجة الحرارة : -29 درجة -570 درجة (يمكن أن تصل إلى 800 درجة حرارة) .
متطلبات الاطلاع
اختبار sealing : API 598 (ختم غاز الضغط العالي + اختبار القوة السائل) ؛
اختبار غير تدمي

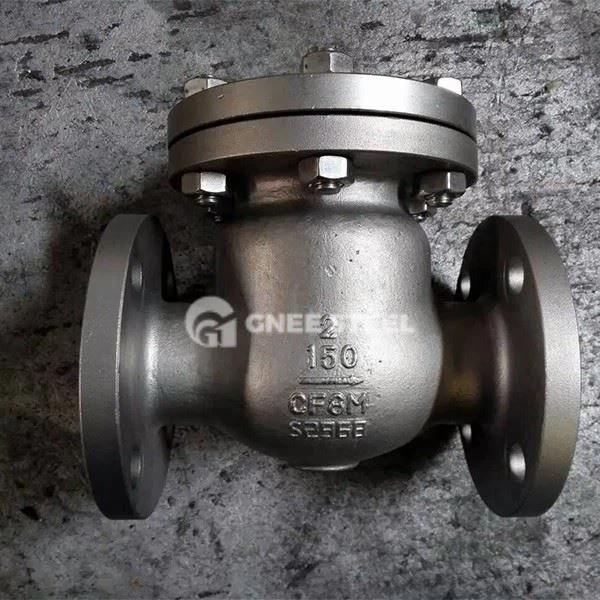

صمام فحص المكبس المزور في المخزون
مزايا
موثوقية الضغط العالي
قوة الشد من المهرجانات أكبر من أو تساوي 485MPa ، وصول قدرة تحمل الضغط من الفئة 2500 رطل (42 ميجا باسا) ؛
ختم طويل الأجل
سطح الختم كربيد مقاوم لتآكل الجسيمات ، وعمر خدمته 3-5 أطول من تلك الصمامات العادية ؛
الوقاية من السلامة والتسرب
يزيل هيكل غطاء الصمام الذي يختم الذات خطر تسرب الحافة الوسطى ؛
سهولة الصيانة
يدعم التصميم المعياري الاستبدال عبر الإنترنت لأقراص الصمام وخواتم الختم .
التطبيقات
الطاقة والقوة
نظام العادم التوربين (منع التدفق الخلفي للبخار من التسبب في حوادث السرعة الزائدة) ؛
منفذ مضخة تغذية الغلاية (خط أنابيب عالي الضغط فوق الفئة 1500LB) .
petrochemical
خط أنابيب نقل الزيت العالي الضغط (مقاومة تآكل الكبريت ، المادة F91/F22) ؛
مفاعل الهدرجة مدخل ومنفذ (متطلبات الختم أقل من أو يساوي 0 . 01 ٪ معدل تسرب).
عجلات معدات
نظام التحكم في منصة الحفر في أعماق البحار (مقاوم لضغط نبض 350bar) ؛
نظام ملء الوقود الفضائي (-196 درجة عمل بارد عميق) .
