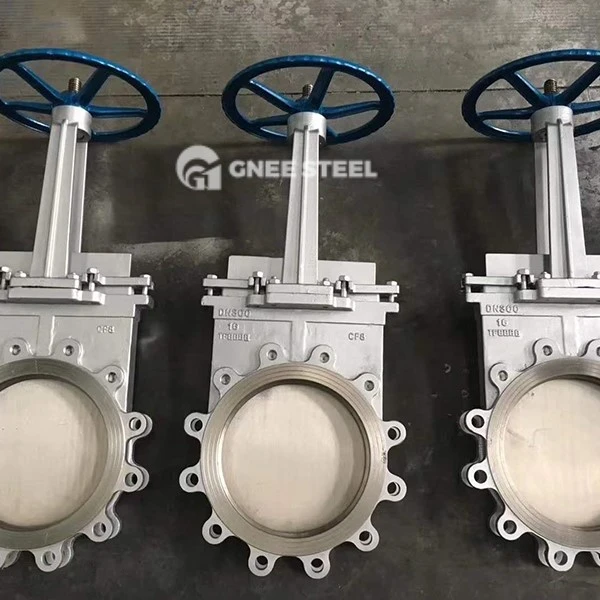

صمام بوابة سكين جالس مرن

‌ صمام بوابة السكين المتجهين هو صمام يجمع بين مقعد صمام مرن مع بنية بوابة على شكل سكين. الجزء السفلي من البوابة على شكل شفرة ، والذي يمكن أن يقطع الألياف والجزيئات وغيرها من الشوائب ، ويحقق الختم من خلال مقعد الصمام للمواد المرنة (مثل المطاط ، بوليتيتابلورو إيثيلين). فهو يجمع بين قدرة القطع القوية لصمام بوابة السكين مع القدرة على التكيف مع الختم المرن ، وهو مناسب لقطع الوسائط التي تحتوي على الألياف أو الملاط أو الجسيمات الخفيفة.

التكوين الهيكلي
‌ جسم الصمام ‌:
يعتمد في الغالب تصميمًا متكاملًا ، مصنوعًا من الحديد الدكتايل ، والفولاذ المقاوم للصدأ أو الفولاذ الكربوني ، وقناة التدفق مستقيمة لتقليل مقاومة التدفق.
بوابة:
بنية على شكل سكين أو على شكل إسفين ، مع شفرة في القاع ، والتي يمكن أن تقطع الشوائب مثل الألياف واللب ؛
يتبنى البعض تصميم بوابة مرنة ، والذي يعوض عن أخطاء معالجة من خلال تشوه طفيف ويحسن الختم.
‌ مقعد الصمام ‌:
مصنوعة من مادة مرنة (مثل المطاط ، polytetrafluoroethylene) ، ويتعاون مع البوابة لتحقيق الختم الناعم ؛
تعتمد بعض النماذج عملية تغليف مطاطية شاملة لتعزيز موثوقية الختم ومقاومة التآكل.
جهاز ‌drive ‌:
يدعم العملية اليدوية أو الكهربائية أو الهوائية لتلبية ظروف العمل المختلفة ‌.

مقارنة بين صمام بوابة السكين المرن وصمام بوابة السكون المعدني



صمام بوابة سكين جالس مرن



سمات
الأداء الختم الإقليمي ‌
يتناسب مقعد الصمام المرن بإحكام مع قرص البوابة ، والذي يمكن أن يحقق تأثير ختم بالقرب من تسرب الصفر ، وخاصةً مناسبة للوسائط السائلة.
‌ القدرة على تحديد الذات ‌:
يعزز الضغط المتوسط ​​تأثير الختم (الختم الذاتي) ويقلل من الاعتماد على الضغط الخارجي ‌.
media المطبقة على وجه العرض ‌:
يمكنه التعامل مع الوسائط التي تحتوي على شوائب أو جزيئات الضوء مثل الألياف واللب والصرف الصحي وما إلى ذلك لتجنب انسداد.
‌ الصيانة سهلة:
الهيكل المدمج ، التصميم الخالي من الغرفة يقلل من ترسب الشوائب. من السهل استبدال مقعد الصمام المرن ولديه تكلفة صيانة منخفضة.

التطبيقات
الحماية البيئية ومعالجة مياه الصرف الصحي ‌:
قطع مياه الصرف الصحي التي تحتوي على الألياف والحمأة ، مثل مصانع الورق وأنظمة خط أنابيب محطة معالجة مياه الصرف الصحي ‌.
‌ الكيميائي والصناعة الغذائية ‌:
التعامل مع الملاط والوسائط المسببة للتآكل (يجب أن تلبي معايير النظافة) ، مثل نقل السوائل من الدرجة الغذائية ‌.
‌ التنسيق والطاقة ‌:
يستخدم للتحكم في فتح وإغلاق خطوط الأنابيب السائلة مثل أنظمة مياه الصنبور وأنظمة HVAC ، ومقعد الصمام المطلي بالمطاط مقاوم للتآكل. ‌ mining و metallurgy‌:
تحكم في نقل جزيئات الضوء المحتوية على الخبث ومسحوق الفحم.
