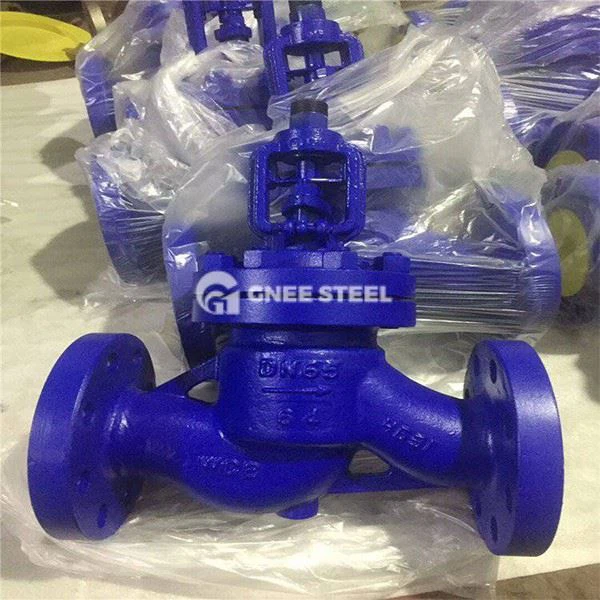

وصف صمام SEAL SEAL GLOBE
Bellows Sealed Globe Valve عبارة عن نوع من صمامات الكرة الأرضية باستخدام خوارش المعادن بدلاً من التعبئة التقليدية ، من خلال توسيع الخوار والانكماش للتعويض عن حركة STEM ، لتحقيق تسرب صفر ديناميكي ، مخصص لوسائل الإعلام السامة أو القابلة للاشتعال أو العالية في ظروف عمل قاسية .}}}}
مزايا
zero تسرب السلامة
يزيل الختم الديناميكي Bellows تمامًا خطر تسرب جذع الصمام ويفي بمستوى أمان SIL3 .
تصميم خالي من الصيانة
حياة Bellows أكبر من أو تساوي 10 ، 000 ، مما يقلل من تكاليف الصيانة بأكثر من 60 ٪ .
التآكل ومقاومة درجة الحرارة العالية
316L BELLOWS + سطح ختم كربيد ، مع ظروف عمل متطرفة من-29 درجة ~ 540 درجة .
torquelow العزم الدوران
يعوض الخوار على التمدد الحراري والانكماش ، وعزم الدوران الفتح والإغلاق أقل بنسبة 40 ٪ من صمامات التوقف العادية
مواصفات صمام SEAL SEAL SEAL
|
أغراض |
معيار | متطلبات core |
|---|---|---|
| التصميم والتصنيع | API 600 / ASME B16.34 | تغطية تصنيف درجة حرارة الضغط ومتطلبات الحياة التعب من الخوار |
| مستوى الضغط | فئة 150-2500 | تتطلب نماذج الضغط العالي (مثل الفئة 900) اتصالات لحام بعقب |
| معايير الاتصال | ASME B16.5 (شفة) | أو ASME B16.11 (Socket Weld) |
| المواصفات المادية | ASTM A182 F316L (SEAL SEAL) | يجب أن يتوافق مطربات جسم الصمام مع ASTM A105/A182 |
| المعايير اختبار | API 598 / MSS sp -134 | اختبار تسرب الهيليوم ، ضغط اختبار الختم أكبر من أو يساوي 1.1 ضعف الضغط الاسمي |
صمام الصمام الخلي من الختم
التطبيقات
- التحكم في الوسائط عالية الخطورة
الكيميائي الصناعة : التحكم في نقل الوسائط السامة/التآكل مثل الكلور والأمونيا السائل .
يزيل ختم الختم تمامًا خطر تسرب جذع الصمام ويحمي الموظفين والسلامة البيئية .
صناعة البتروكيماويات : المستخدمة في خطوط أنابيب النفط والغاز التي تحتوي على الكبريت ووحدات تكسير الإيثيلين ، يمكن أن تصمد أمام وسائط الهيدروكربون التآكل عالية الضغط وتجنب مخاطر الحريق الناتجة عن فشل ختم التعبئة .
- نظام السوائل عالية الحرارة
تدوير زيت نقل الحرارة : استبدل صمام التعبئة في خط أنابيب زيت حرارة الحرارة عالية درجة الحرارة 425 درجة لحل مشكلة التسرب الناتجة عن سحق درجة الحرارة العالية لتعبئة الجرافيت (نفاذية 50 مرة من البخار) .
نظام طاقة البخار : خط أنابيب البخار الرئيسي لمحطة الطاقة الحرارية (أقل من أو يساوي 540 درجة /100MPa) يحقق تسربًا صفرًا ؛ نظام مياه تبريد الطاقة النووي يضمن سلامة حماية الإشعاع .
- بيئة نظيفة ومعقمة
صناعة الأدوية : تحكم في المياه من أجل الحقن والمذيبات المعقمة لتلبية متطلبات نظيفة GMP ومنع التلوث الميكروبي .
- الغذاء والمشروبات: نقل وسائل الإعلام الصحية مثل الحليب والعصير ، مع تصميم زاوية مسدودة لتجنب المخلفات ، تمشيا مع شهادة FDA/3A . ظروف العمل المتطرفة
الغاز الصناعي: خزان تخزين النيتروجين السائل السائل/السائل (-196) التحكم في خط الأنابيب ، تعوض الخوار عن انكماش درجة الحرارة المنخفضة لمنع فشل الختم .
المعالجة المائية البيئية : حمض الهيدروكلوريك ونظام إضافة كاشف هيدروكسيد الصوديوم ، يمتد التصميم المقاوم للحمض والتآكل القلوي إلى أكثر من 3 مرات .
- eenergy Security Node
نظام تبريد هيدروجين محطة القوى: التحكم في ختم الهيدروجين المولد ، ختم مزدوج الختم لحظر تسرب الهيدروجين (مثل 25FJ -1.6 P Valve)
