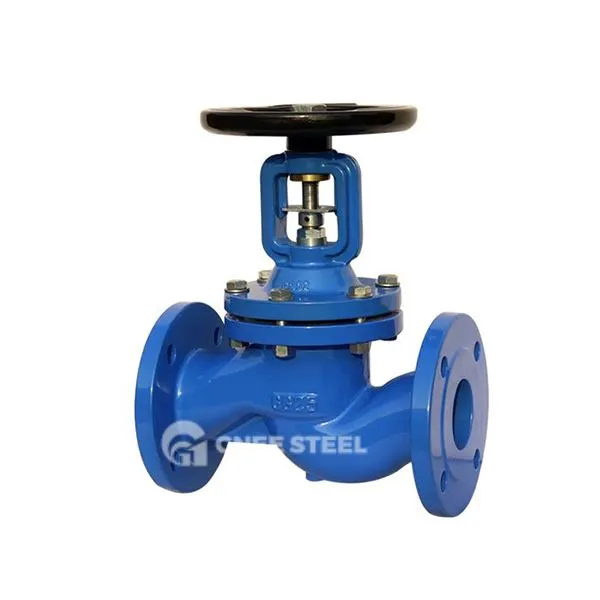

DIN 3356 GLOBE VALVE

DIN 3356 هي مواصفات خاصة لصمامات العالم في المعيار الصناعي الألماني ، والتي تنطبق على تصميم وتصنيع واختبار الصمامات. المعيار ينص بشكل أساسي على المحتويات التالية:

التصميم الهيكلي: توضيح متطلبات الشكل والتجميع الهندسي لجسم الصمام ، وغطاء الصمام ، وقرص الصمام والمكونات الأخرى ، بما في ذلك اتصال الحافة وواجهة الخيط الداخلي وأنواع أخرى ؛
متطلبات المواد: حدد مواد جسم الصمام (مثل الحديد الزهر GS-C25 ، WCB الصلب المصبوب) ، مواد الكسوة السطحية الختم (سبيكة صلبة أو PTFE) وعملية معالجة مضادة للتآكل ؛
اختبار الأداء: يغطي اختبار قوة الصدفة ، واختبار الختم (ضيق الهواء ثنائي الاتجاه) ومعيار التحقق من عزم الدوران التشغيل. ‌

range diameter ‌: DN15 ~ DN500 (أو NPS1/2 ~ NPS20) ، مناسبة لمجموعة متنوعة من أحجام الأنابيب ؛ ‌ مستوى الضغط ‌:
نوع الضغط المنخفض: PN16 (الفئة 150) ؛
نوع الضغط المتوسط ​​والعالي: PN16 ~ PN160 (الفئة 150 ~ Class 1500) ؛ ‌ درجة الحرارة المدى:
المواد التقليدية: -29 درجة ~ +350 ؛
مواد خاصة (مثل الفولاذ المقاوم للصدأ): يمكن توسيعها إلى درجة +538 ؛ ‌connection method ‌: الحافة (التيار الرئيسي) ، الخيط الداخلي (DN أقل من أو يساوي 65) أو اتصال اللحام بعقب.



DIN 3356 GLOBE VALVE



التطبيق والدور الأساسي ‌
‌ Stetrochemical Industry ‌: ‌

الوظيفة: لتحقيق قطع متوسطة الضغط العالي في خطوط أنابيب النفط والغاز التي تحتوي على الكبريت لمنع تسرب التآكل ؛ ‌

السيناريوهات النموذجية: التحكم في مدخل ومخرج مفاعلات المصفاة ، وخطوط أنابيب نباتات تنقية الغاز الطبيعي. ‌

الطاقة والقوة: ‌

وظيفة ‌: لتنظيم تدفق البخار ذي درجة الحرارة العالية (أقل من أو يساوي 350 درجة) لضمان التشغيل الآمن للمراجل والتوربينات البخارية ؛ ‌

الأدوية والطعام ‌: ‌

الوظيفة ‌: يلتقي النموذج مع جسم صمام الفولاذ المقاوم للصدأ 316L مع معايير النظافة ويستخدم للتحكم في السوائل المعقمة. ‌

الاختلافات من صمامات الكرة الأرضية الأخرى ‌

مقارنة الأنظمة القياسية ‌: ‌din 3356 صمامات ‌: اتبع بدقة المعايير الصناعية الألمانية والتأكيد على قابلية تتبع المواد (مثل شهادة الحديد الزهر GS-C25) ؛ ‌

API 602 Valves‌: تلبية متطلبات الضغط العالي للمعايير الأمريكية ولديها بنية أكثر إحكاما (طول جسم صمام API 602 أقصر بنسبة 20 ٪ من معيار DIN). ‌ ‌

تصميم الختم:
يستخدم DIN 3356 في الغالب الأختام الصلبة (الكسوة المعدنية + سبيكة) ، والتي تكون أكثر مقاومة لتآكل الجسيمات من الأختام الناعمة (مثل أختام PTFE من GB/T 12235 القياسية الوطنية) ؛
تحقق صمامات Bellows Globe (مثل نماذج مشتقات DIN القياسية) تسربًا صفريًا من خلال الجوارب المعدنية ، ولكن التكلفة أعلى من صمامات DIN 3356 العادية.
ظروف عمل قابلة للتطبيق ‌:
يغطي ضغط الصمام DIN 3356 PN16 ~ PN160 ، وهو أعلى من صمام الضغط المنخفض القياسي الوطني (مثل الحد الأعلى PN40 لـ GB/T 12235) ؛
بالمقارنة مع ارتفاع درجة الحرارة والحد العالي للضغط في API القياسية الأمريكية 602 (538 درجة /فئة 2500) ، يركز DIN 3356 أكثر على السيناريوهات العامة المتوسطة والعالية.
