وصف صمام غاز غاز
Gas Globe Valve هو صمام الختم القسري المصمم خصيصًا لنظام الغاز. يمكن أن يحقق تقليص الغاز الموثوق أو تنظيم التدفق من خلال الحركة الرأسية لقرص الصمام على طول خط الوسط لمقعد الصمام.
وفقًا لسيناريو التطبيق ، يمكن تقسيمه إلى:
صمام توقف الغاز العام: مثل سلسلة J41F ، مناسبة لأنابيب أنابيب متوسطة ومنخفضة مثل الغاز الطبيعي وغاز البترول المسال (الضغط الاسمي pn 16- pn25) ؛
تحديد صمام إيقاف الغاز في عملية التعديل: مثل صمام إيقاف نسبة السرعة ، والذي يضمن أن فتحة ضبط الوقود يتوافق خطيًا مع تدفق الغاز عن طريق التحكم في ضغط المدخل.
الميزات الهيكلية الأساسية
التصميم الختم
عند إغلاق قرص الصمام ، يناسب الضغط الميكانيكي الذي يتم تطبيقه بواسطة جذع الصمام بإحكام مع مقعد الصمام لضمان تسرب الصفر وحظر تدفق الغاز. يفي أداء الختم مع معيار API 598.
short stroke Valve STEM
يحتوي ساق الصمامات على ضربة قصيرة لرفع (حوالي 1\/3 من صمام البوابة) ، وفتح سريع وسرعة إغلاق وعزم دوران صغير ، وهو مناسب لظروف العمل التي تتطلب تعديلًا متكررًا.
Flud Direction Optimization
اعتماد تصميم اتجاه التدفق "المنخفض في وارتفاع" ، يتم استخدام ضغط الغاز نفسه لتعزيز تأثير الختم ، والحالة المغلقة أكثر استقرارًا.
الوظائف الأساسية
cutoffety cutoff
في حالة الطوارئ ، يمكن إغلاق الصمام بسرعة لمنع إمدادات الغاز لمنع حوادث التسرب (مثل إصلاح خط الأنابيب أو اكتشاف تركيز الغاز المفرط).
تنظيم التدفق
يتم التحكم في تدفق الغاز خطيًا من خلال فتحة قرص الصمام لتحقيق ثبات الضغط (مثل الحفاظ على ثابت ضغط مدخل صمام ضبط الوقود).
throttling وخفض الضغط
في خطوط أنابيب الغاز عالية الضغط ، يتم تقليل سرعة التدفق من خلال بنية القطر المنخفض لتجنب تأثير تدفق الهواء عالي السرعة على معدات المصب.
مواصفات صمام غاز غاز
|
غرض |
قيمة |
|
بناء |
الكرة الأرضية |
|
طلب |
صناعة |
|
مكان المنشأ |
الصين |
|
خنان |
|
|
دعم مخصص |
OEM ، ODM ، OBM |
|
ضمان |
1 سنة |
|
درجة حرارة الوسائط |
درجة حرارة منخفضة |
|
اسم العلامة التجارية |
جنحة |
|
وسائط |
LO2 ، LN2 ، LAR ، LNG |
|
درجة حرارة |
-196+150 درجة |
|
عيار |
dn 15-200 mm |
|
نطاق الضغط |
1. 6-35 mpa |
|
طريقة الاتصال |
الموضوع أو الحافة أو اللحام |
|
مادة الجسم صمام |
درجات الحرارة المنخفضة الفولاذ المقاوم للصدأ |
|
وضع القيادة |
يدوي ، كهربائي ، هوائي |
|
يكتب |
مباشرة من خلال النوع |

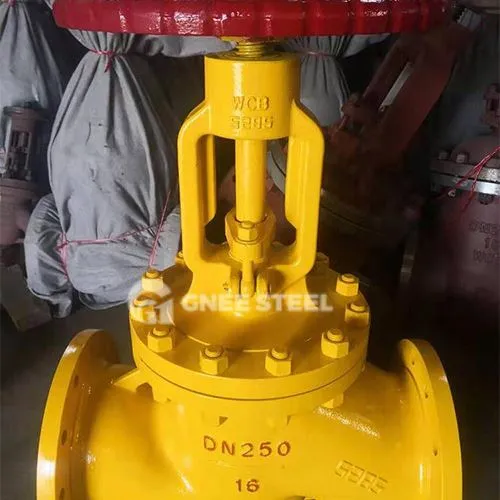

صمام غاز غاز
مقارنة المزايا الفنية
VS صمام بوابة الغاز: ختم أفضل (الختم القسري مقابل الختم المسطح) ، مناسب لظروف الفرق عالية الضغط ؛
VS VS Ball Valve: دقة تنظيم أعلى (التحكم في التدفق الخطي مقابل وضع مفتوح\/إغلاق كامل) ؛
VS Emergency reut-extraph : لديه كل من وظائف التنظيم والإغلاق ، وليس فقط الاستجابة للحوادث.
