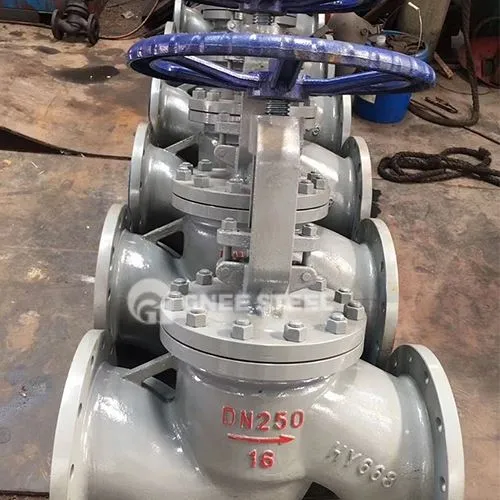

وصف صمام الكرة الأرضية عالية درجة الحرارة

تم تصميم صمام الكرة الأرضية عالية الحرارة لوسائل الإعلام عالية الحرارة (مثل البخار ، والزيت الحراري ، والملح المنصهر ، وما إلى ذلك) المصممة لنوع الصمام ، من خلال رفرف صمام الصمام على طول خط الوسط للحركة العمودية لمقعد الصمام لتحقيق الفتح والإغلاق ، والاستخدام بشكل أساسي للتحكم في تدفق السوائل ذات درجة الحرارة العالية والقطع.

تشمل وظائفها الأساسية:

قطع الختم: لمنع تسرب الوسائط ذات درجة الحرارة العالية ؛

تنظيم التدفق: يمكن تحقيق التحكم في التدفق في الحالة المفتوحة جزئيًا ؛

التسامح العالي الضغط: للتكيف مع ظروف العمل عالية درجة الحرارة لضغط النظام مقاومة الضغط العالي: للتكيف مع تقلبات ضغط النظام في ظروف درجات الحرارة العالية.

الميزات الهيكلية

بنية الختم الختم

يتم استخدام Bellows المعدنية لاستبدال التعبئة التقليدية لتجنب التسرب الناجم عن شيخوخة التعبئة تحت درجة حرارة عالية وتحسين موثوقية الختم.

سطح الختم المقاوم للارتداء

يتم لحام صمام الرفرف والمقعد مع كربيد الأسمنت المستند إلى الكوبالت (Stellite) ، مما يحسن مقاومة التآكل بواسطة 3-5 ، ويمكن أن تصل مقاومة درجة الحرارة إلى أكثر من 650 درجة.

اتصالات ملحومة مدمجة

يتم لحام جسم الصمام إلى خط الأنابيب (على سبيل المثال ، Butt Weld End BW أو Socket Weld SW) ، مما يقلل من نقاط التسرب وجعله مناسبًا للضغط العالي والأنظمة ذات درجة الحرارة العالية.

تصميم الجذعية الأمثل

يتم تخفيف ساق الصمام + نيتريد السطح ، مع صلابة HV 900-1100 ، والتي تقاوم التآكل عالية الحرارة والتآكل ويمتد عمر الخدمة بنسبة 50 ٪.

مواصفات صمام الكرة الأرضية العالية

أجزاء	常用材质	规格范围
جسم الصمام	الصلب المصبوب (WCB ، WC6) ، الفولاذ المقاوم للصدأ (CF8M)	القطر الاسمي: DN 15- DN300
سطح الختم	تراكب سبيكة stellite (cocw)	الضغط الاسمي: pn 16- pn400
‌stem من الصمام	38Crmoala Nitriding Steel ، F6a الصلب مزدوج الطور	درجة الحرارة القابلة للتطبيق: -40 درجة ~ +650
رفع الصوت عاليا	الفولاذ المقاوم للصدأ الأوستنيتي (304\/316L)	وضع القيادة: يدوي\/هوائي
