صمامات تخفيض الضغط القابلة للتعديلهي أجهزة صمامات تستخدم لتنظيم ضغط خطوط أنابيب السوائل. إنها تقلل وتثبت ضغط السائل ضمن نطاق محدد من خلال الضبط اليدوي أو التلقائي، وتستخدم على نطاق واسع في أنظمة المواد الكيميائية والبتروكيماويات والطاقة والحماية من الحرائق والتدفئة.
يشتمل هيكلها الأساسي على صمام رئيسي، وصمام طيار، وغشاء، وجهاز ضبط زنبركي، وذلك باستخدام مبادئ التحكم التفاضلي الهيدروليكي أو التحكم التجريبي لتنظيم ضغط المخرج تلقائيًا.
يستخدم هذا الصمام مكبسًا أو هيكلًا يعمل بالدليل-، حيث يقوم بضبط الضغط المحدد من خلال ضغط الزنبرك، ويمتلك وظيفتين مزدوجتين لتقليل الضغط الديناميكي والثابت. تغطي الضغوط الاسمية القياسية 0.6-16.0 ميجا باسكال، وتشمل مواد جسم الصمام الفولاذ المقاوم للصدأ والحديد الزهر وسبائك النحاس للتكيف مع متطلبات الوسائط المختلفة.
أثناء التثبيت، يلزم وجود مرشح، ويجب أن يكون اتجاه جسم الصمام متسقًا مع اتجاه تدفق السائل. تتطلب أنظمة الحماية من الحرائق مرافق صرف إضافية، كما يجب أن تمنع مشاريع المياه الساخنة عدم توازن الضغط المتداول. اعتمادًا على قطر الأنبوب، يتم استخدام هيكل الخط المستقيم- للأنابيب التي يقل حجمها عن 50 مم، في حين يوصى بالتصميم التجريبي -للأنابيب التي يبلغ قطرها 50-100 مم. يمكن للمباني الشاهقة استخدام تكوين متوازي بأقطار أنابيب مختلفة للحفاظ على استقرار الضغط.
مجموعة GNEE هي شركة رائدة في مجال تصنيع الصمامات الصناعية، حيث تقدم حلول الصمامات وخدمات التخصيص للعملاء في جميع أنحاء العالم.طلبات صمامات الطوارئ – اتصل بنا الآن!
المعلمات التقنية لصمام تخفيض الضغط القابل للتعديل
نطاق الحجم: DN40 – DN800
نطاق الضغط: PN10-PN25
اتصال النهاية: ذات حواف
المواد: حديد الدكتايل/الفولاذ الكربوني
الأختام: EPDM/NBR
تصميم الصمامات: صمام تخفيض الضغط من النوع -الغشائي القابل للتعديل
وجها لوجه: ISO 5752
الاختبار والتفتيش: API 598
الوسط المناسب: الماء والهواء والسوائل-غير المسببة للتآكل
صمام تخفيض الضغط القابل للتعديل المعلمات التقنية الرئيسية
| الضغط الاسمي PN | 1.0 ميجا باسكال | 1.6 ميجا باسكال | 2.5 ميجا باسكال |
|---|---|---|---|
| ضغط اختبار القشرة | 1.5 ميجا باسكال | 2.4 ميجا باسكال | 3.75 ميجا باسكال |
| ضغط اختبار الختم | 1.1 ميجا باسكال | 1.76 ميجا باسكال | 2.75 ميجا باسكال |
| تعديل ضغط المخرج P2 | 0.10-0.8 ميجا باسكال | 0.16-1.3 ميجا باسكال | 0.25-2.0 ميجا باسكال |
| درجة حرارة العمل | أقل من أو يساوي 80 درجة | ||
| متوسطة قابلة للتطبيق | الماء، الماء الخام | ||
الأبعاد الخارجية الرئيسية لصمام تخفيض الضغط القابل للتعديل
| DN (مم) | لتر (مم) | همم) |
|---|---|---|
| 40 | 240 | 270 |
| 50 | 240 | 270 |
| 65 | 270 | 340 |
| 80 | 300 | 400 |
| 100 | 350 | 440 |
| 125 | 460 | 460 |
| 150 | 480 | 500 |
| 200 | 500 | 640 |
| 250 | 605 | 690 |
| 300 | 690 | 840 |
| 350 | 800 | 950 |
| 400 | 900 | 1150 |
| 500 | 1100 | 1550 |
| 600 | 1300 | 1600 |
| 700 | 1400 | 1750 |
| 800 | 1500 | 1900 |
وظائف ومبادئ صمام تخفيض الضغط القابل للتعديل
تنظيم الضغط
من خلال ضبط التحميل المسبق للزنبرك أو المكبس داخل الصمام، يتم تغيير الفتحة بين قرص الصمام ومقعد الصمام، وبالتالي التحكم في منطقة المقطع العرضي- التي يتدفق السائل من خلالها. عندما يتغير ضغط المدخل، يتحرك قرص الصمام تلقائيًا للحفاظ على ضغط مخرج ثابت. يمكن للمستخدمين ضبط التحميل المسبق للزنبرك باستخدام المقابض، أو المقابض، أو المحركات الكهربائية، وبالتالي ضبط نقطة ضبط ضغط المخرج.
استقرار الضغط
عندما يتقلب ضغط المدخل أو يتغير استهلاك الغاز في اتجاه مجرى النهر، يقوم صمام تقليل الضغط بضبط فتحه ديناميكيًا لضمان بقاء ضغط المخرج مستقرًا بالقرب من القيمة المحددة، مما يمنع تلف المعدات بسبب الضغط المرتفع أو المنخفض بشكل مفرط.
التركيب الهيكلي لصمام تخفيض الضغط القابل للتعديل
آلية التكيف
النوع اليدوي: يتم تغيير التحميل المسبق للربيع مباشرة عن طريق تدوير المقبض أو المقبض. مناسبة للسيناريوهات ذات تردد تعديل الضغط المنخفض.
النوع الأوتوماتيكي: مجهز بمحرك كهربائي أو هوائي، ويمكن التحكم فيه عن بعد أو دمجه في نظام التشغيل الآلي. مناسب للسيناريوهات التي تتطلب تعديلات متكررة أو التشغيل غير المراقب.
عنصر استشعار الضغط
نوع الحجاب الحاجز: يستخدم الحجاب الحاجز المرن لاستشعار التغيرات في ضغط المخرج ودفع قرص الصمام للتحرك. هيكل بسيط واستجابة سريعة.
نوع المكبس: يتم تنظيم الضغط من خلال تفاعل المكبس والزنبرك، وهو مناسب لتطبيقات الضغط العالي- أو معدل التدفق-العالي-.
جسم الصمام والقرص:
يتكون جسم الصمام عادةً من الحديد الزهر، أو الفولاذ المقاوم للصدأ، أو سبائك النحاس، مما يوفر مقاومة للتآكل ومقاومة للضغط العالي. تم تجهيز القرص والمقعد بدقة لضمان دقة الختم والتنظيم.
ميزات صمام تخفيض الضغط القابل للتعديل
قابلية التعديل
يمكن للمستخدمين ضبط ضغط المخرج بحرية ضمن نطاق تصميم الصمام وفقًا لاحتياجاتهم، دون استبدال الصمام أو الملحقات.
دقة تثبيت الضغط العالي
من خلال آلية الضبط الدقيقة وعناصر الاستشعار، يتم عادةً التحكم في نطاق تقلب ضغط المخرج ضمن ±5%.
متانة عالية
المكونات الرئيسية مصنوعة من مواد مقاومة للتآكل-والتآكل-، ومناسبة للتشغيل المتواصل على المدى الطويل-.
حماية السلامة
تم تجهيز بعض الطرز بأجهزة حماية من الضغط الزائد (مثل صمامات الأمان)، والتي تقوم بتحرير الضغط تلقائيًا عندما يتجاوز ضغط المخرج القيمة المحددة لمنع تلف النظام.
تطبيقات صمام تخفيض الضغط القابل للتعديل
القطاع الصناعي
أنظمة إمداد الغاز: مثل الهواء المضغوط والنيتروجين والأكسجين وغيرها، مما يضمن تشغيل المعدات تحت ضغط ثابت.
أنظمة البخار: التحكم في ضغط البخار لمنع تلف خطوط الأنابيب أو المعدات بسبب الضغط الزائد. الأنظمة الهيدروليكية: تنظيم ضغط الزيت الهيدروليكي لحماية المضخات والمحركات الهيدروليكية.
التطبيقات المدنية
خطوط أنابيب الغاز: تقليل ضغط الغاز الطبيعي أو غاز البترول المسال لضمان التشغيل الآمن لمواقد الغاز وسخانات المياه وغيرها من المعدات.
أنظمة إمداد المياه: تنظيم ضغط المياه لمنع ارتفاع أو انخفاض ضغط المياه بشكل مفرط في المباني الشاهقة-.
تطبيقات خاصة
معدات المختبرات: توفير مصدر ثابت للغاز أو السائل للأجهزة الدقيقة.
المعدات الطبية: مثل أجهزة التنفس الصناعي وأجهزة التخدير، والتي تتطلب التحكم الدقيق في ضغط الغاز.

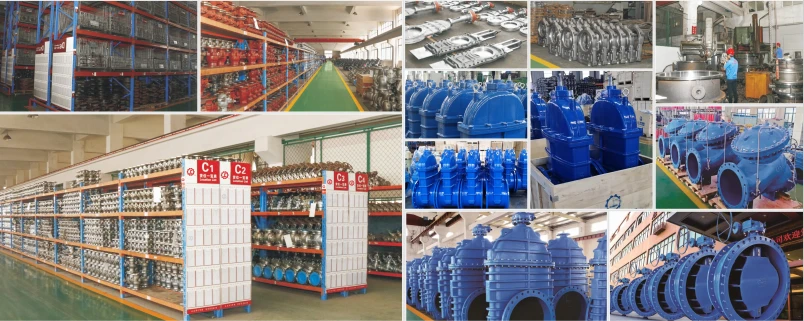

مصنع صمام تخفيض الضغط القابل للتعديل
