صمامات البوابة الفولاذية المصبوبةهي-صمامات مغلقة مصنوعة من صب المعدن الصلب. عنصر الفتح والإغلاق الخاص بها عبارة عن بوابة متحركة عموديًا، تدعم فقط التشغيل المفتوح بالكامل أو المغلق بالكامل. إنها مناسبة للتحكم في تدفق الوسائط في خطوط الأنابيب الصناعية مثل صناعات البترول والكيماويات والطاقة. استنادًا إلى مبدأ الختم، يمكن تقسيمها إلى فئتين: الختم الذاتي-(ظروف الضغط العالي-) والختم القسري-(ظروف الضغط المنخفض-). تتراوح الأقطار الاسمية من DN15 إلى DN800، والضغوط الاسمية من 1.6 ميجا باسكال إلى 32.0 ميجا باسكال، ودرجات الحرارة المطبقة من -29 درجة إلى 570 درجة.
تقدم GNEE نصائح حول الاختيار.قم بتنزيل دليل اختيار الصمام واعثر على الطراز المثالي لك في 3 خطوات!
مواصفات صمامات البوابة الفولاذية المصبوبة
وفقًا للمادة، يمكن تقسيم صمامات البوابة إلى:
صمامات البوابة المصنوعة من الصلب الكربوني: مثل WCA، WCB، WCC، وما إلى ذلك، درجة الحرارة المطبقة -46 درجة ~425 درجة.
صمامات البوابة المصنوعة من الفولاذ المقاوم للصدأ: مثل CF8 (304)، CF8M (316)، وما إلى ذلك، درجة الحرارة المطبقة -198 درجة ~816 درجة.
صمامات البوابة الفولاذية ذات السبائك المنخفضة: مثل فولاذ الكروم-الموليبدينوم (WC6، WC9، إلخ.)، درجة الحرارة المطبقة 550 درجة ~750 درجة .
المعلمات التقنية
القطر الاسمي: DN15~DN800.
الضغط الاسمي: 1.6MPa ~ 32.0MPa.
درجة الحرارة المطبقة: -29 درجة ~570 درجة (تختلف درجة الحرارة المحددة حسب المادة).
نوع الختم: -ختم ذاتي (ضغط عالي) أو إغلاق قسري (ضغط منخفض).
معايير التصميم:أبي 600، ASME B16.34، BS EN 558، ISO 5752
المزايا الأساسية لصمامات البوابة الفولاذية المصبوبة
- مقاومة منخفضة للسوائل: عندما تكون البوابة مفتوحة بالكامل، يكون مسار التدفق المتوسط خاليًا تقريبًا من العوائق، مما يؤدي إلى انخفاض الضغط، مما يجعلها مناسبة لخطوط الأنابيب- ذات المسافات الطويلة.
- أداء إغلاق موثوق: سطح منع التسرب أقل عرضة للتآكل والتآكل الناتج عن الوسط، وخاصة هيكل الغلق الذاتي-، والذي يعمل بشكل ممتاز في ظل ظروف الضغط العالي-.
- الفتح والإغلاق الفعال: تتحرك البوابة عموديًا، مما يؤدي إلى انخفاض الاحتكاك وعزم دوران التشغيل المنخفض، وهو مناسب للتحكم اليدوي أو الكهربائي.
- القدرة على التكيف مع الوسائط الواسعة: قادرة على التعامل مع الماء والزيت والبخار والوسائط الحمضية وما إلى ذلك. يمكن تخصيص مواد جسم الصمام وعمليات لحام سطح الختم.
- هيكل بسيط ومتين: جسم الصمام مصبوب بدقة بأبعاد هندسية دقيقة، مما يضمن إحكام الغلق بدون معالجة داخلية، مما يؤدي إلى انخفاض تكاليف الصيانة.
القيود المفروضة على صمامات البوابة الفولاذية المستوردة
- أسطح مانعة للتسرب سهلة التآكل: قد يؤدي الفتح والإغلاق على المدى الطويل- إلى حدوث تآكل أو خدوش على سطح مانع التسرب، مما يتطلب فحصًا منتظمًا أو استبدال المكونات.
- أبعاد أكبر: تتطلب الحركة الرأسية للبوابة مساحة تركيب كبيرة، وهو ما قد يحد من الصمامات ذات القطر الكبير-.
- وقت فتح وإغلاق أطول: يحتاج صمام البوابة إلى رفعه وخفضه بالكامل للفتح أو الإغلاق، مما يؤدي إلى وقت استجابة أبطأ مقارنة بالصمامات الكروية أو صمامات الفراشة.
- صعوبة الصيانة العالية: إصلاح سطح الختم يتطلب معدات متخصصة، ومعالجة الفولاذ المصبوب تتطلب دقة صارمة.
تطبيقات صمامات البوابة الفولاذية المصبوبة
تُستخدم صمامات البوابة الفولاذية المصبوبة على نطاق واسع في صناعات مثل البترول والكيماويات والطاقة والمعادن، بما في ذلك على وجه التحديد:
- خطوط أنابيب النفط: لإيقاف نقل النفط الخام والغاز الطبيعي؛ مقاومة ممتازة للضغط العالي-والمقاومة للتآكل.
- المصانع الكيميائية: للتحكم في الوسائط المسببة للتآكل مثل الأحماض والقلويات والمذيبات العضوية. يُفضل الفولاذ المقاوم للصدأ أو الفولاذ-الذي يحتوي على سبائك منخفضة.
- توليد الطاقة الحرارية: لإغلاق أنظمة تغذية الغلايات والبخار؛ مقاومة درجات الحرارة العالية-وختم موثوق.
- أنظمة معالجة المياه: لخطوط أنابيب إمدادات المياه ومعالجة مياه الصرف الصحي في المناطق الحضرية؛ تصميم المقعد المسطح-يقلل من الترسبات.
يعتمد اختيار صمامات البوابة الفولاذية المصبوبة بشكل أساسي على:
- خصائص الوسائط: تحليل الخواص الكيميائية (على سبيل المثال، التآكل والسمية)، وظروف درجة الحرارة والضغط، واختيار المواد المقاومة للتآكل - (على سبيل المثال، كروم WC6-فولاذ الموليبدينوم للكبريت-المحتوي على الغاز الطبيعي).
- ظروف التشغيل: تقييم تردد التشغيل (على سبيل المثال، محرك كهربائي للفتح والإغلاق المتكرر)، وطريقة التحكم (هوائي/كهربائي للتحكم عن بعد)، وسهولة الصيانة.
- توافق النظام: مطابقة تصنيف ضغط خط الأنابيب (على سبيل المثال، PN16.0MPa)، وطريقة الاتصال (شفة أو لحام)، وقيود المساحة (تصميم الجذع المرتفع/الساق المخفي).
- الامتثال: بالنسبة للصناعات الغذائية والصيدلانية، يلزم الحصول على شهادة إدارة الأغذية والعقاقير (FDA)؛ يجب أن يكون المنتج بأكمله حاصلاً على شهادة نظام الجودة ISO 9001.

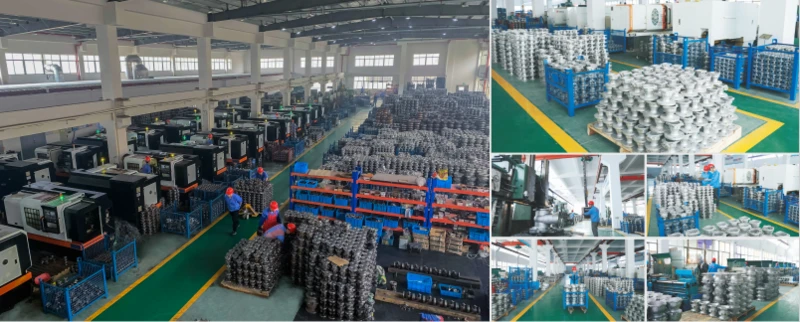

مصنع صمامات البوابة الفولاذية المصبوبة
قم بتنزيل جدول مقارنة أداء الصمامات لاختيار الطراز الأفضل بسهولة!
