صمامات الكرة الأرضيةوالصمامات الكروية من النوع V-تختلف في العديد من النواحي، بما في ذلك التشغيل وأداء التنظيم وظروف العمل المطبقة: تفتح الصمامات الكروية وتغلق عن طريق رفع وخفض قرص الصمام، مما يوفر دقة تنظيم عالية ولكن مقاومة عالية للتدفق؛ تتحكم الصمامات الكروية من النوع V- في حالة التشغيل/الإيقاف عن طريق تدوير الكرة بزاوية 90 درجة، وتتمتع بقدرات تنظيم وقص ممتازة، ومقاومة منخفضة للتدفق، واستجابة سريعة، مما يجعلها أكثر ملاءمة لظروف العمل التي تحتوي على وسائط جسيمية.
سواء كنت تحتاج إلى صمامات كروية دقيقة أو -صمامات كروية على شكل حرف V ذات كفاءة عالية-صمامات كروية للمنفذ-أرسل المواصفات للحصول على عرض أسعار خلال ساعة واحدة.
مقارنة الوظائف والتشغيل
| عنصر المقارنة | صمام الكرة الأرضية | V-صمام التحكم في كرة المنفذ |
| نوع الحركة | خطي (حركة الجذع لأعلى ولأسفل) | الروتاري (دوران الكرة 0-90 درجة) |
| الوظيفة الأساسية | اختناق يدوي/تلقائي، تعديل دقيق | تحكم مصمم خصيصًا، إيقاف-إيقاف |
| جودة التعديل | ممتاز؛ مسار تدفق مستقر | ممتاز؛ تدفق دقيق عبر فتحة الشق V-. |
| القدرة على القص | لا شيء (حساس للألياف أو الجزيئات) | ممتاز(عملية القص بين الشق V-والمقعد) |
| مبدأ الختم | قرص مضغوط عموديا على المقعد | تدور الكرة وتنزلق عبر المقعد (المسح الذاتي-) |
المواصفات الفنية والأداء
| المعلمة | صمام الكرة الأرضية | V-صمام كروي للمنفذ |
| سعة التدفق (Cv/Kv) | أدنى(المسار على شكل S-يزيد المقاومة) | عالي(مسار التدفق المستقيم نسبيًا) |
| قابلية المدى | معتدل (عادة 30:1 إلى 50:1) | عالية للغاية(حتى 100:1 أو أكثر) |
| انخفاض الضغط (ΔP) | كبير(فقدان الطاقة العالية) | صغير (موفر للطاقة) |
| فئة التسرب | ما يصل إلى ANSI الفئة VI (فقاعة-محكمة الغلق) | عادةً ANSI Class IV أو VI (يعتمد على المقعد) |
| الحد الأقصى للإغلاق-إيقاف ΔP | محدودة عن طريق دفع المحرك | محدود بعزم دوران الجذع (عادة ما يكون من الأسهل إغلاقه) |
| خاصية التدفق | الخطية، ونسبة متساوية | نسبة متساوية(محدد بواسطة شكل المنفذ -V) |
وسائل الإعلام والمقارنة البيئية
| غرض | صمام الكرة الأرضية | V-صمام كروي للمنفذ |
| الوسائط القابلة للتطبيق | سوائل نظيفةالبخار والغازات | اللزج، اللب، الألياف، الطينالحمأة |
| التجويف والضوضاء | عرضة للتجويف، ولكن يمكن علاجها بالتقليم | عرضة للضوضاء عند درجة حرارة عالية ΔP، ومن الصعب تثبيت الزخرفة المضادة للتجويف-. |
| الوزن والحجم | ثقيلة وطويلة(المحرك الخطي الضخم) | خفيفة الوزن وصغيرة الحجم(تصميم دوار) |
| صيانة | من السهل استبدال القطع الداخلية عبر الإنترنت | مدمجة، ولكن تكلفة استبدال الكرة أعلى |
| خطر تسرب التعبئة | يرتدي الجذع الترددي الخطي التعبئة بشكل أسرع | تعمل الحركة الدوارة على إطالة عمر خدمة التعبئة |
ملخص المقارنة الفنية (المبسطة)
| فئة | صمام الكرة الأرضية | V-صمام كروي للمنفذ |
| حركة | خطي (أعلى وأسفل) | الروتاري (0-90 درجة) |
| سعة التدفق (CV) | أدنى(مسار -مقاومة عالية) | أعلى(بالقرب من خط مستقيم-) |
| قابلية المدى | 30:1 إلى 50:1 | ما يصل إلى 100:1 |
| القدرة على القص | لا شيء (حساس للحطام) | ممتاز(يقطع من خلال الألياف / الطين) |
| نوع الوسائط | سوائل نظيفةالبخار والغازات | اللب، الألياف، اللزج، الطين |
| الوزن/الحجم | ضخمة وثقيلة | مدمجة وخفيفة الوزن |

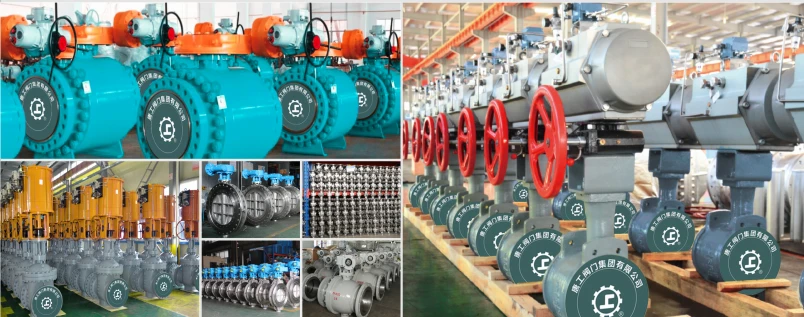

مصنع صمامات جيني
التعليمات
ما هو الصمام الكروي -المنفذ على شكل V؟
AV-صمام كروي للمنفذيحتوي إما على مقعد على شكل حرف "V" أو كرة على شكل حرف "V".. وهذا يسمح بفتح الفتحة وإغلاقها بطريقة أكثر تحكمًا، مع خاصية تدفق أقرب إلى الخطية.
كيف يعمل صمام الكرة V؟
أثناء تدوير الكرة داخل جسم الصمام، تتم محاذاة الشق V-مع مسار التدفق، مما يسمح بالتحكم الدقيق في معدل التدفق. يوفر تصميم الشق V- خاصية التدفق الخطي، مما يعني أن معدل التدفق يتناسب طرديًا مع زاوية دوران الكرة.
متى يجب عليك استخدام صمام الكرة الأرضية؟
تستخدم صمامات الكرة الأرضية في المقام الأولللتحكم في تدفق السوائل والغازات في المنشآت الصناعية وتوليد الطاقة وأنظمة إمدادات المياه. تعتبر الصمامات الكروية مناسبة للتحكم في التدفق وتطبيقات الاختناق، ويمكن استخدامها أيضًا لإيقاف-التدفق تمامًا.
