A صمام فراشة تنظيم هوائيهو صمام تدور فيه لوحة الصمام حول محور ثابت عمودي على الممر. ويتكون من مكبس -نوع مزدوج-مشغل هوائي أو -مفرد المفعول (زنبركي-رجوع) وصمام فراشة. من الناحية الهيكلية، يمكن تصنيفها إلى النوع المركزي، ونوع الختم المرن اللامركزي، ونوع الختم المرن متعدد الطبقات -اللامركزي ثلاثي الأبعاد. إنه ينتمي إلى فئة-الصمامات الدوارة المنظمة أو المغلقة-عالية الأداء.
مزودًا بموضع صمام هوائي كهربائي- أو صمام ملف لولبي، ومنظم مرشح الهواء، ومفتاح الحد (جهاز التغذية الراجعة لموضع الصمام)، يمكنه تحقيق تنظيم متناسب و-إيقاف تشغيل الموضع-التحكم في وسائط السوائل في خطوط أنابيب العملية، وبالتالي تحقيق التحكم الآلي في المعلمات مثل معدل التدفق والضغط ودرجة الحرارة ومستوى السائل في وسائط السوائل. إنه قابل للتطبيق على نطاق واسع على الوسائط مثل الغازات والسوائل العكرة والملاط المركز ومسحوق الرماد والجسيمات العالقة.
مجموعة GNEE هي شركة رائدة في مجال تصنيع الصمامات الصناعية، حيث تقدم حلول الصمامات وخدمات التخصيص للعملاء في جميع أنحاء العالم.شحن سريع في جميع أنحاء العالم – تحقق من توفر الصمام!
المعلمات التقنية لصمام فراشة التحكم الكهربائي
التصميم والتصنيع: GB/T 12235، ASME B16.34، IEC 60534
الطول الهيكلي: GB/T 12221، ASME B16.10
نماذج الاتصال:HG/T 20592-20605، GB/T 9112-9124، ASME B16.5
الفحص والاختبار: GB/T 13927، API 598، IEC 60534-4
العيار: 2″ ~ 48″ (DN50 ~ DN1200)
مستوى درجة حرارة الضغط: ASME B16.34، GB/T 12224
وضع القيادة: تشغيل كهربائي
الضغط: ما يصل إلى 300 رطل لكل بوصة مربعة (20 بار)
الهيكل الأساسي لصمام فراشة التحكم الكهربائي ومبدأ العمل
المحرك الهوائي
نوع التمثيل المزدوج: يدخل الهواء المضغوط بالتناوب إلى حجرتين، مما يدفع المكبس إلى الحركة التبادلية، والذي بدوره يقوم بتدوير ساق الصمام والقرص من 0 درجة إلى 90 درجة . مناسب للتطبيقات التي تتطلب سرعة تحويل عالية ودقة تحكم.
نوع التمثيل الفردي-(عودة الزنبرك): يدخل الهواء المضغوط إلى حجرة واحدة فقط لدفع القرص إلى الفتح. يعود الزنبرك تلقائيًا إلى موضعه الأصلي ويغلق الصمام في حالة انقطاع إمداد الهواء. يُستخدم بشكل شائع في المواقف التي تتطلب الإغلاق الآمن-الفشل، مثل منع التدفق العكسي.
جسم صمام الفراشة
جسم الصمام: هيكل أسطواني، يتصل بأنابيب من طرفيه، ويشكل ممراً داخلياً للسوائل. تشتمل المواد على الفولاذ الكربوني (WCB)، أو الفولاذ المقاوم للصدأ (1Cr18Ni9Ti)، أو السبائك المقاومة للتآكل - لتناسب متطلبات الوسائط المختلفة.
القرص القرصي: عنصر الفتح والإغلاق على شكل قرص-، ويتطابق قطره مع القطر الداخلي لممر جسم الصمام. يؤدي الدوران إلى تغيير درجة فتح الممر، والتحكم في تدفق السوائل.
مقعد الصمام: مصنوع من المطاط الصناعي، أو البولي تترافلوروإيثيلين المقوى (PTFE)، أو هيكل معدني صلب لضمان أداء الختم. تتمتع مقاعد الصمامات المعدنية بوظيفة تعويض ذاتية-، مما يعمل على إطالة عمر الخدمة.
نظام الملحقات
محدد موضع الصمام: يستقبل إشارات 4-20 مللي أمبير للتحكم بدقة في فتحة لوحة الفراشة، مما يحقق تنظيم التدفق المتناسب.
فلتر الهواء ومنظم الضغط: ينقي الهواء المضغوط وينظم الضغط لضمان التشغيل المستقر للمشغل.
صمام الملف اللولبي: يتيح التحكم عن بعد أو التحكم التلقائي في تبديل مصدر الهواء، مما يحسن أتمتة النظام.
مفتاح الحد: يوفر ملاحظات حول حالة فتح وإغلاق الصمام للحماية المتشابكة أو مراقبة الحالة.
مزايا أداء صمام فراشة التحكم الكهربائي
الاستجابة السريعة والتحكم الدقيق
يتمتع المشغل الهوائي بوقت استجابة قصير (عادةً أقل من أو يساوي 0.5 ثانية)، وعند استخدامه مع محدد الموضع، يمكنه تحقيق دقة التحكم في التدفق بنسبة ±0.5%، مما يلبي متطلبات تنظيم الدقة العالية-.
يكمل دوران القرص بمقدار 90 درجة عملية الفتح الكامل والإغلاق الكامل، مع عزم دوران تشغيل منخفض وفتح وإغلاق سريعين.
معدل تدفق مرتفع ومقاومة منخفضة
يوفر تصميم جسم الصمام الانسيابي مساحة تدفق فعالة كبيرة عندما يكون مفتوحًا بالكامل، مما يؤدي إلى انخفاض مقاومة السوائل (معامل مقاومة التدفق أقل من أو يساوي 0.1)، ومناسب لخطوط الأنابيب ذات التدفق العالي- (DN50~DN1000).
يسمح معامل التدفق العالي التصنيف (على سبيل المثال، قيمة Kv التي تصل إلى 340 لصمامات DN100) بتقليل حجم الصمام وتقليل تكاليف النظام.
مقاومة التآكل والتآكل
يمكن أن يكون جسم الصمام مصنوعًا من الفولاذ المقاوم للصدأ أو من سبيكة مقاومة للتآكل-، ومناسب للوسائط الحمضية والقلوية والجسيمية (مثل الطين والرماد المتطاير).
إن مقعد الصمام المعدني الصلب-مغطى بسبيكة صلبة، مما يوفر مقاومة ممتازة للتآكل وعمرًا افتراضيًا يزيد عن 100000 دورة فتح وإغلاق.
هيكل مدمج وتركيب مرن
حجم صغير ووزن خفيف (أخف بنسبة 30% إلى 50% من الأنواع ذات الحواف ذات القطر نفسه)، ويدعم وصلات الرقاقة أو الحافة، مما يتطلب الحد الأدنى من مساحة التثبيت.
يمكن تكوينه باستخدام آلية العجلة اليدوية للتبديل السريع بين التشغيل الهوائي واليدوي، وتسهيل الصيانة والتشغيل في حالات الطوارئ.
إغلاق ثنائي الاتجاه وأمان موثوق
يحقق تصميم المقعد المعدني إحكامًا ثنائي الاتجاه، مع فئة إحكام II أو VI، مما يمنع تسرب الوسائط.
تم تجهيز المشغل المفرد -بوظيفة إرجاع الزنبرك، مما يغلق الصمام تلقائيًا في حالة فشل إمداد الهواء، مما يضمن سلامة النظام.
تطبيقات صمام فراشة التحكم الكهربائي
صناعة البتروكيماويات
تنظيم تدفق التغذية في وحدات التكسير الحفزي للتحكم في درجة حرارة التفاعل والضغط.
التحكم في خطوط أنابيب البخار ذات الضغط المنخفض- في وحدات الإيثيلين لتحسين كفاءة استخدام الطاقة الحرارية.
صناعة الطاقة
تنظيم تدفق مياه تغذية الغلاية للحفاظ على مستوى مياه ثابت لأسطوانة البخار.
التحكم في نظام تداول مياه التبريد لمنع ارتفاع درجة حرارة المعدات وتلفها.
الصناعة المعدنية
تم إغلاق خط أنابيب غاز الفرن العالي-لتنظيم تدفق الغاز ليتوافق مع احتياجات الإنتاج.
التحكم المستمر في نظام مياه التبريد لآلة الصب لضمان جودة البليت المستقرة.
الهندسة البيئية
تنظيم خط أنابيب الحقن الممتص في أنظمة إزالة الكبريت ونزع النتروجين لتحسين تأثيرات معالجة غاز المداخن.
التحكم في حجم الهواء في خزانات التهوية بمحطات معالجة مياه الصرف الصحي لتحسين كفاءة المعالجة البيوكيميائية.
أنظمة التدفئة المركزية
تنظيم تدفق خط أنابيب تدوير الماء الساخن لتحقيق التدفئة عند الطلب وتقليل استهلاك الطاقة.

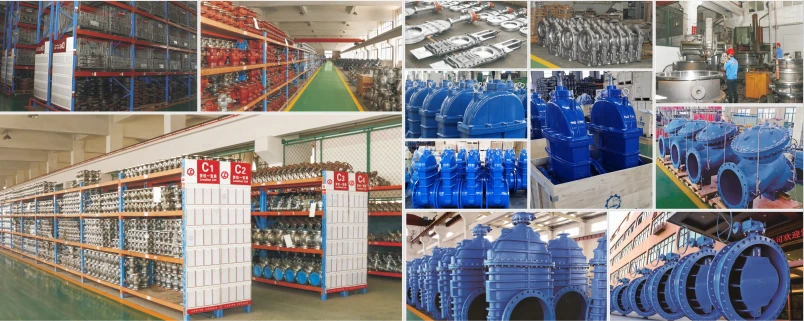

مصنع صمامات الفراشة للتحكم الكهربائي
