A صمام الكرة الهوائيةهو صمام كروي مجهز بمحرك هوائي. تتمتع المحركات الهوائية بسرعة تشغيل سريعة نسبيًا، حيث تبلغ أسرع سرعة تبديل 0.05 ثانية لكل دورة، ومن ثم يطلق عليها غالبًا اسم الصمامات الكروية ذات الإغلاق السريع الهوائية-.
عادةً ما يتم تجهيز الصمامات الكروية الهوائية بملحقات مختلفة، مثل صمامات الملف اللولبي، ووحدات معالجة إمداد الهواء، ومفاتيح الحد، وأجهزة تحديد المواقع، وصناديق التحكم، لتحقيق التحكم المركزي المحلي والبعيد. يمكن التحكم في الصمام من غرفة التحكم، مما يلغي الحاجة إلى التحكم اليدوي في-الموقع أو على ارتفاعات أو في مواقع خطرة، مما يوفر بشكل كبير القوى العاملة والوقت ويضمن السلامة.
GNEE هي شركة رائدة في تصنيع الصمامات في الصين، وهي مجهزة بورشة عمل CNC، مما يوفر لك خدمات تخصيص الصمامات.حلول صمامات B2B – أرسل متطلباتك!
المعلمات التقنية للصمام الكروي الذي يعمل بالهواء المضغوط
اختبار ضيق الغاز: 0.5-0.7
درجة حرارة التشغيل: PTFE أقل من أو يساوي 150 درجة، PPL أقل من أو يساوي 300 درجة، ألياف الكربون أقل من أو يساوي 350 درجة
الوسائط القابلة للتطبيق: الماء، الزيت، البخار
P: حمض النيتريك (درجة حرارة أقل من أو تساوي 200 درجة)
R: حمض الخليك (درجة حرارة أقل من أو تساوي 200 درجة)
التصميم والتصنيع: GB/T12237-89
اتصال شفة: JB/T79-94، GB9113-2000
الطول الهيكلي: GB12221-89
القطر الاسمي: DN15~DN150mm
الضغط الاسمي: PN1.6، 2.5، 4.0MPa
ميزات صمام الكرة الهوائية
- مقاومة منخفضة للسوائل: تتمتع الصمامات الكروية الهوائية بأقل مقاومة للسوائل بين جميع أنواع الصمامات. حتى عندما يكون مفتوحًا بالكامل أو مغلقًا بالكامل، فإن سطح الختم يكون معزولًا عن الوسط، مما يجعله أقل عرضة للتآكل.
- أداء ختم ممتاز: تضمن حلقات الختم المصنوعة من مواد مرنة مثل PTFE أداء إغلاق ممتاز في كل من بيئات الضغط العالي والمنخفض.
- التشغيل السهل: يتم تشغيله فقط بواسطة مشغل هوائي، ويتم الفتح والإغلاق بسرعة، ولا يتطلب سوى دوران 90 درجة من الفتح الكامل إلى الإغلاق الكامل.
- هيكل بسيط وسهولة الصيانة: الهيكل المدمج للصمامات الكروية الهوائية يجعل تفكيك واستبدال الأجزاء الضعيفة مثل حلقات الختم أمرًا مريحًا للغاية.
- نطاق تطبيق واسع: تتراوح السعات من بضعة مليمترات إلى عدة أمتار، وهي مناسبة للتطبيقات في البيئات ذات الفراغ العالي إلى الضغط العالي.
- أمان عالي: يعمل بالغاز (ضغط 0.2-0.8 ميجا باسكال عادةً)، حتى في حالة التسرب، فهو لا يسبب تلوثًا بيئيًا مثل الصمامات الهيدروليكية أو الكهربائية.
مزايا صمام الكرة الهوائية
تُستخدم الصمامات الكروية الهوائية بشكل أساسي في خطوط الأنابيب من أجل الإغلاق السريع-والتوزيع وتغيير اتجاه تدفق الوسائط. كنوع جديد من الصمامات، يتمتع الصمام الكروي الهوائي بالمزايا التالية:
1. مقاومة منخفضة للسوائل. معامل مقاومته يساوي معامل المقاومة لقسم الأنابيب بنفس الطول.
2. هيكل بسيط، حجم صغير، وخفيف الوزن.
3. ضيق وموثوق. تستخدم المواد السطحية الختمية للصمام الكروي المواد البلاستيكية على نطاق واسع، مما يوفر أداء ختم ممتازًا، كما أنها تستخدم على نطاق واسع في أنظمة التفريغ.
4. عملية مريحة. الافتتاح والإغلاق السريع. لا يلزم سوى الدوران بمقدار 90 درجة للانتقال من الفتح الكامل إلى الإغلاق الكامل، مما يسهل التحكم عن بعد.
5. سهولة الصيانة. يتميز الصمام الكروي الهوائي بهيكل بسيط، وحلقات الختم قابلة للتحريك بشكل عام، مما يجعل التفكيك والاستبدال مريحًا.
6. عند الفتح الكامل أو الإغلاق الكامل، يتم عزل أسطح الختم للكرة والمقعد عن الوسائط، مما يمنع تآكل أسطح إغلاق الصمام أثناء تدفق الوسائط.
7. مجموعة واسعة من التطبيقات. ينطبق على الأنابيب بأقطار تتراوح من بضعة مليمترات إلى عدة أمتار، ومن الفراغ العالي إلى الضغط العالي.
8. نظرًا لأن الصمامات الكروية الهوائية تستخدم الغاز كمصدر للطاقة، عادةً عند ضغط يتراوح بين 0.2-0.8 ميجا باسكال، فهي آمنة نسبيًا. إذا تسرب صمام كروي هوائي، فيمكن تفريغ الغاز مباشرة، على عكس الصمامات الهيدروليكية أو الكهربائية، مما لا يسبب تلوثًا بيئيًا ويوفر أمانًا أعلى.
9. بالمقارنة مع الصمامات الكروية اليدوية والتوربينية، يمكن تكوين الصمامات الكروية الهوائية بأقطار أكبر (الصمامات الكروية اليدوية والتوربينية بشكل عام أقل من DN300، في حين أن الصمامات الكروية الهوائية يمكن أن تصل إلى DN1200).
تطبيقات صمام الكرة الهوائية
- البترول/الكيماويات: نقل الوسائط المسببة للتآكل مثل النفط الخام والمواد الكيميائية.
- الطاقة/الأدوية: التحكم في البخار أو مياه التبريد أو السوائل المعقمة.
- معالجة الأغذية: مناسبة لنقل السوائل مع متطلبات صحية عالية.
- الهندسة البيئية: معالجة مياه الصرف الصحي التي تحتوي على جزيئات أو ألياف وغيرها.

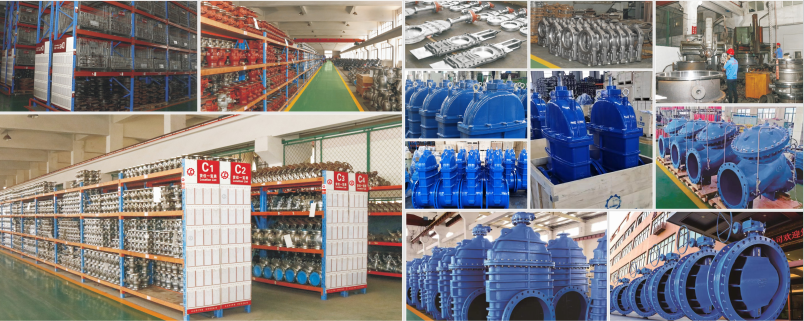

مصنع الصمامات الكروية الهوائية
