صمام فحص التأرجح

صمامات فحص التأرجحهي نوع شائع من الصمامات، يستخدم بشكل أساسي في أنظمة الأنابيب لمنع التدفق العكسي للوسائط. يعتمد مبدأ عملها على الفتح والإغلاق التلقائي لقرص الصمام تحت تأثير تدفق الوسائط. عندما تتدفق الوسائط للأمام، يتم دفع قرص الصمام مفتوحًا، مما يسمح للوسائط بالمرور من خلالها؛ عندما تتوقف الوسائط أو تتدفق في الاتجاه المعاكس، فإن قرص الصمام يغلق تلقائيًا تحت تأثير الجاذبية أو الضغط العكسي، وبالتالي منع التدفق العكسي. هذا النوع من الصمامات بسيط وموثوق في التصميم ومناسب لمجموعة متنوعة من التطبيقات الصناعية.

تعد GNEE Group موردًا معروفًا للصمامات- في الصين، حيث تقوم بتوريد الصمامات لأكثر من 150 دولة ومنطقة حول العالم.قم بتنزيل حزمة شهادات المواد الكاملة الخاصة بنا(وب، ZG1Cr18Ni9Ti، 25Cr2Mo1VA)

صمامات فحص التأرجح المعايير الفنية

مبدأ العمل

جوهر صمام عدم الرجوع المتأرجح هو الحركة الدورانية لقرص الصمام:

• في التدفق الأمامي: يدفع الضغط المتوسط ​​قرص الصمام للدوران حول محوره، مما يفتح الصمام ويسمح للسائل بالمرور.
• في التدفق العكسي أو عندما يتوقف التدفق: يغلق قرص الصمام بسرعة تحت وزنه أو قوة الزنبرك أو ضغط التدفق العكسي للوسط، مما يمنع التدفق العكسي.
• خصائص الإغلاق: يتميز قرص الصمام بضربة قصيرة ويغلق بسرعة، مما يقلل بشكل فعال من المطرقة المائية. ومع ذلك، قد تتعرض الصمامات ذات القطر الكبير- للصدمات بسبب القصور الذاتي.

الميزات الهيكلية

المكونات الأساسية:

جسم الصمام: يوفر مرور السوائل؛ تصميم انسيابي يقلل من المقاومة.

قرص الصمام: على شكل دائري أو قرصي-، متصل بجسم الصمام عبر ذراع متأرجحة لتحقيق الدوران حول محوره.

الذراع الهزاز: يدعم قرص الصمام ويتحكم في مساره، مما يضمن توافقًا محكمًا مع مقعد الصمام عند إغلاقه.

مقعد الصمام: سطح التلامس مع قرص الصمام مصنوع من سبيكة صلبة (مثل سبيكة الأقمار الصناعية) لتحسين مقاومة التآكل وأداء الختم.

مزايا الأداء لصمامات فحص التأرجح

توفر صمامات عدم الرجوع المتأرجحة مزايا كبيرة في مختلف التطبيقات نظرًا لتصميمها ووظيفتها الفريدة:

1. الهيكل البسيط: لا تتطلب صمامات عدم الرجوع المتأرجحة آلية تحكم خارجية، وتعمل تلقائيًا على أساس الضغط المتوسط ​​والجاذبية، مما يقلل تكاليف التصنيع والصيانة.

2. مقاومة التدفق المنخفض: عندما يكون قرص الصمام مفتوحًا بالكامل، يتدفق الوسط تقريبًا في خط مستقيم، مما يؤدي إلى مقاومة تدفق منخفضة، مما يجعله مناسبًا لأنظمة خطوط الأنابيب ذات معدل التدفق العالي--.

3. قابلية تطبيق واسعة: مناسبة لمختلف الوسائط (مثل الماء والنفط والغاز) وأنظمة خطوط الأنابيب ذات مستويات الضغط المختلفة.

4. متانة عالية: مصنوعة من مواد مقاومة للتآكل-، ويمكن لصمامات عدم الرجوع المتأرجحة أن تعمل بثبات لفترات طويلة في البيئات القاسية.

5. التثبيت المرن: يمكن تركيبه أفقيًا أو رأسيًا (يجب أن يظل عمود قرص الصمام أفقيًا)، والتكيف مع تخطيطات خطوط الأنابيب المختلفة.

حدود صمامات فحص التأرجح

في حين أن صمامات عدم الرجوع المتأرجحة توفر العديد من المزايا، إلا أن لها أيضًا قيودًا في مواقف معينة:

1. سرعة إغلاق أبطأ: بالاعتماد على الجاذبية للإغلاق، قد تكون سرعة استجابة قرص الصمام أبطأ من سرعة صمام عدم الرجوع المحمل بنابض-، خاصة في ظل ظروف التدفق المنخفض أو الضغط التفاضلي المنخفض.

2. خطر المطرقة المائية: قد يؤدي الإغلاق السريع إلى حدوث مطرقة مائية، مما يؤثر على نظام الأنابيب.

3. قيود اتجاه التثبيت: لضمان إغلاق الصمام بشكل صحيح، يجب أن يكون محور المفصلة أفقيًا، مما يحد من خيارات التثبيت.

4. غير مناسب للتدفق النابض: في الأنظمة التي بها دورات توقف متكررة- أو تدفق نابض، قد يهتز قرص الصمام بشكل متكرر، مما يؤدي إلى التآكل أو الضوضاء.

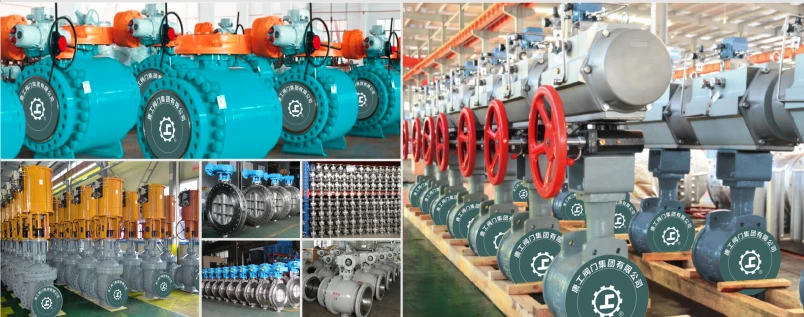

مصنع الصمامات المتأرجحة

معتمد وفقًا لمعايير ASME B16.34 وANSI B16.5 وEN 12266-1 - اطلب الشهادات
