ما هو معيار API 594؟
API 594-2022 لا يقتصر فقط على تفاصيل المتطلبات المحددة لصمامات فحص الحديد الزهر الرمادي والصفائح-المزدوجة والفولاذ والسبائك المفردة-واللوحة المزدوجة من حيث التصميم واختيار المواد والأبعاد الهيكلية ومقاومة الضغط ودرجة الحرارة، ولكنه يوضح أيضًا مواصفات الفحص والاختبار. علاوة على ذلك، يوفر المعيار أيضًا لوائح واضحة بشأن طرق توصيل صمام الفحص، مثل توصيلات الفلنجة، والوصلات الملولبة، والوصلات الملحومة.
تنطبق هذه المواصفة القياسية أيضًا على صمامات الفحص من النوع A والنوع B. على وجه التحديد، تُستخدم صمامات عدم الرجوع من النوع A، أي نوع اتصال الوجه القصير-، بشكل شائع في التطبيقات ذات الأطوال الهيكلية الأقصر، مثل صمامات عدم الرجوع الرقاقة أو ذات الحواف؛ في حين أن صمامات عدم الرجوع من النوع B، أي نوع اتصال الوجه الطويل-، تكون أكثر ملاءمة للتطبيقات ذات الأطوال الهيكلية الأطول، مثل صمامات فحص الرقبة الملحومة.
متطلبات التصميم والمواد: يجب أن يتوافق تصميم صمامات الفحص مع API 594. وفي الوقت نفسه، يمكن أن يشير تصميم فلنجات التوصيل إلى معايير مثل ASME B16.11 وASME B16.15. فيما يتعلق باختيار المواد، يقدم API 594 مجموعة واسعة من الخيارات، تشمل الحديد الزهر الرمادي، والحديد المرن، والفولاذ المقاوم للصدأ، ومواد السبائك المختلفة.
الهيكل وطرق الاتصال
تُعرف صمامات فحص الرقاقات ببنيتها المدمجة وطولها الانسيابي، مما يجعلها مثالية لأنظمة الأنابيب الصناعية.
تستخدم صمامات عدم الرجوع ذات الحواف وصلة ذات حواف، وهو تصميم مناسب بشكل خاص للتطبيقات التي تتطلب الاتصال بأنظمة الأنابيب ذات الحواف.
تلبي صمامات عدم الرجوع المقطوعة، مع وصلة العروة الفريدة الخاصة بها، متطلبات التثبيت لظروف التشغيل المحددة.
تعتبر صمامات عدم الرجوع الملحومة، مع وصلاتها الملحومة، مناسبة بشكل خاص لبيئات التشغيل ذات درجات الحرارة العالية والضغط العالي-والضغط العالي-.
الضغط-تقييمات درجة الحرارة
تُعد تقييمات درجة حرارة الضغط- لصمام عدم الرجوع معيارًا مهمًا يضمن تشغيله المستقر في ظل ظروف مختلفة. تم تعريف هذه التصنيفات بشكل صارم لضمان قدرة صمام الفحص على التكيف مع بيئات العمل المختلفة.
التفتيش والاختبار
يجب أن تخضع صمامات الفحص لفحص واختبار صارمين وفقًا لمعايير API 594 للتحقق من امتثال أدائها. تغطي هذه الاختبارات معايير الصناعة مثل API 598 وASME B16.10.

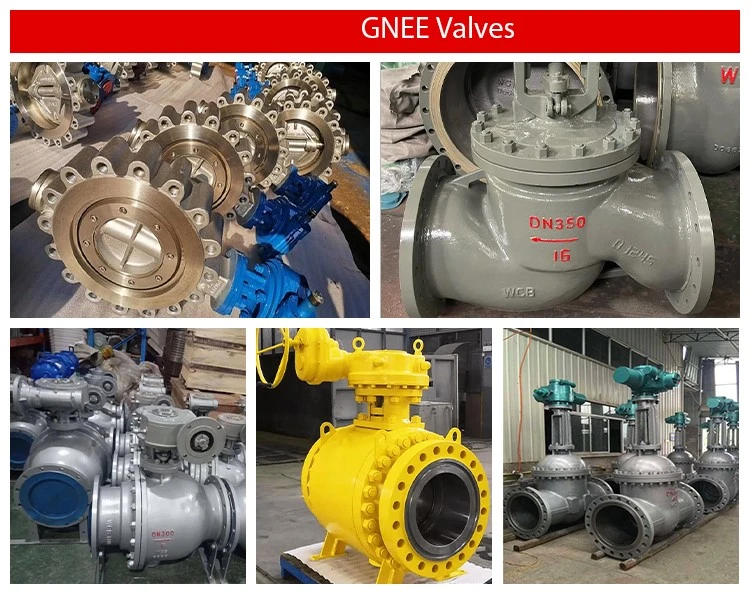

صمام API 594 متوفر في المخزون
