1. التعريف والهيكل الأساسي

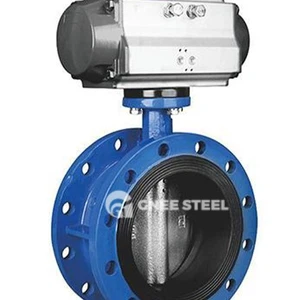

single صمام الفراشة غريب الأطوار هو صمام فراشة يعمل على تحسين أداء الختم عن طريق تصميم محور جذع الصمام للانحراف عن مركز لوحة الفراشة. الأجزاء الافتتاحية والإغلاق هي لوحات فراشة ، والتي تحركها جذع الصمام للتدوير حول المحور 0 ~ 90 درجة لتحقيق القطع أو التعديل المتوسط. يستخدم بشكل أساسي للتحكم بسرعة في تدفق السائل في أنظمة خطوط الأنابيب.
2. الميزات الهيكلية
التصميم المركزي
ينحرف محور جذع الصمام عن المركز الهندسي للوحة الفراشة (التي تشكل مسافة غريب الأطوار واحدة) ، بحيث تقلل الأطراف العلوية والسفلية من لوحة الفراشة مباشرة من مقعد الصمام أثناء الدوران ، مما يقلل من خطر التآكل.
تحسن من صمام فراشة الخط المركزي (لوحة الفراشة متحدة المركز مع جسم الصمام) ، فإنه يحل مشكلة تشوه السهل للختم الناجم عن البثق المتكرر لصمام فراشة الخط المركزي.
بنية sealing
يمكن ضبط حلقة الختم على لوحة الفراشة أو جسم الصمام:
حلقة ختم لوحة اللوحة butterfly: يتم تضمين حافة لوحة الفراشة بمواد مرنة (مثل مطاط النتريل) ، وهي مناسبة للوسائط النظيفة ذات الضغط المنخفض ؛
حلقة ختم جسم Valve : يتبنى مقعد الصمام الختم الصلب المعدني أو المادة المركب (مثل الفولاذ المقاوم للصدأ + الجرافيت المرن) ، وهو مناسب لدرجة الحرارة العالية أو الوسائط التي تحتوي على الجسيمات.
drive mode
مدفوعًا باختزال تروس الدودة أو مشغل هوائي ، فإنه يحسن أداء التشغيل ويمكّن وضع لوحة الفراشة في أي زاوية.
3. القيود
الضغط وحدود درجة الحرارة : بسبب الاعتماد على مواد الختم الناعمة (مثل المطاط) ، لا يتجاوز ضغط العمل طويل الأجل عمومًا PN16 ، ويقتصر نطاق درجة الحرارة على درجة الحرارة -20 ~ 120 درجة ، وهو غير مناسب للضغط المرتفع أو درجة الحرارة العالية أو الوسائط المؤقتة عالية ؛
دقة التنظيم : خصائص التدفق قريبة من نوع المفتوحة السريعة ، والخطية التنظيمية أضعف من صمامات الفراشة المزدوجة أو ثلاثية الأبعاد.
4. سيناريوهات التطبيق النموذجية
الهندسة البلدية : التحكم في التدفق والعزلة في شبكات إمدادات المياه وشبكات الصرف ؛
الطعام والطب: فتح وإغلاق الوسائط النظيفة في خطوط الأنابيب الصحية ؛
صناعة الضوء : تنظيم وقطع أنظمة البخار والهواء المنخفضة الضغط.
