I. طرق الهيكل والتركيب

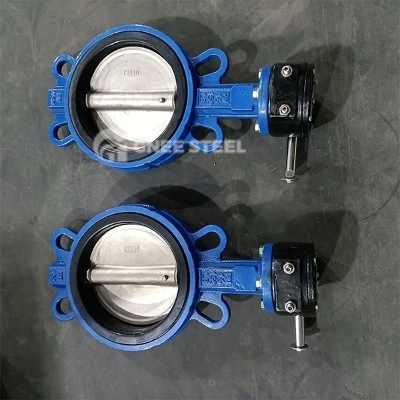

1. نوع الرقاقة-اتصال
الميزات الهيكلية:
يفتقر جسم الصمام إلى الحواف، مع أسطح إغلاق ناعمة على كلا الطرفين.
يعتمد على "تثبيته" بين شفتي الأنابيب (يتطلب حشوات مانعة للتسرب مخصصة، على سبيل المثال، NBR أو PTFE).
عملية التثبيت:
ضع الصمام بين أنبوبين ذو حواف، مع محاذاة فتحات المسامير.
أدخل حشوات الختم (واحدة على كل جانب من جسم الصمام؛ بعض التصميمات تستخدم حشية واحدة).
قم بإدخال البراغي وشدها قطريًا لتحقيق الختم عبر قوة تثبيت الحافة.
الملحقات الرئيسية:
لا توجد حاجة لحواف صمام؛ فقط البراغي والصواميل والحشيات المطابقة لمواصفات شفة الأنبوب.

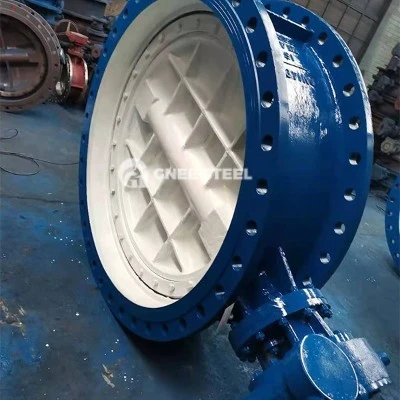

2. اتصال ذو حواف
الميزات الهيكلية:
يحتوي الصمام على حواف مصبوبة أو ملحومة مدمجة مع فتحات مسامير مثقوبة مسبقًا للتوصيل المباشر "وجهًا-إلى-وجه" مع حواف الأنابيب.
عملية التثبيت:
ضع حشية مانعة للتسرب بين شفة الصمام وشفة الأنبوب.
قم بمحاذاة فتحات المسامير، وأدخل البراغي، وأحكم ربطها قطريًا لتحقيق الختم عبر التحميل المسبق للمسامير.
الملحقات الرئيسية:
البراغي والصواميل وحشية واحدة مطابقة لمواصفات الحافة.
ثانيا. التطبيقات الموصى بها
1. الرقاقة-نوع صمامات الفراشة
مساحة-مناطق مقيدة: على سبيل المثال، غرف المضخات ذات الأنابيب الكثيفة أو خطوط المعدات الداخلية.
ضغط منخفض/متوسط-، متوسط درجة الحرارة-: على سبيل المثال، إمدادات المياه ومياه الصرف الصحي وأنظمة التدفئة والتهوية وتكييف الهواء (الضغط أقل من أو يساوي 1.6 ميجاباسكال، درجة الحرارة أقل من أو يساوي 120 درجة).
سيناريوهات الصيانة-الحساسة والمنخفضة-من حيث التكلفة: على سبيل المثال، مشاريع المياه البلدية، وأنظمة التبريد الصناعية.
2. صمامات الفراشة ذات الحواف
الوسائط ذات الضغط العالي-/الضغط العالي-المرتفعة: على سبيل المثال، البتروكيماويات والغاز الطبيعي (الضغط أكبر من أو يساوي 2.5 ميجا باسكال، درجة الحرارة أقل من أو يساوي 400 درجة).
تطبيقات ذات طلب عالي على-الختم-.: على سبيل المثال، المواد القابلة للاشتعال/المتفجرة (غاز البترول المسال والميثانول) أو الوسائط السامة/الخطيرة (المحاليل الحمضية/القلوية).
أنظمة الصيانة-المتكررة: على سبيل المثال، خطوط أنابيب المصانع الكيميائية التي تتطلب عمليات تفتيش منتظمة.
صمامات ذات قطر كبير- (DN أكبر من أو يساوي 300): النوع ذو الحواف يضمن سهولة المحاذاة والختم المستقر.
ثالثا. اعتبارات الاختيار
معلمات الوسائط:
For pressure >1.6MPa or temperature >120 درجة،نوع ذات حواف هو المفضل.
بالنسبة إلى-الضغط/درجة الحرارة المحيطة-المنخفضة، نوع الرقاقة قابلة للحياة.
قيود الفضاء:
إذا كانت المساحة المحورية محدودة (على سبيل المثال، الفجوات الضيقة في المعدات)، نوع الرقاقة هو الخيار الوحيد.
تردد الصيانة:
بالنسبة للخطوط التي يتم صيانتها بشكل متكرر (على سبيل المثال، صمامات تغذية المفاعل)، نوع ذات حواف يقلل من وقت التوقف عن العمل.
توافق الأنابيب:
تحقق من مواصفات الحافة (على سبيل المثال، PN1.6/DN100) لتجنب عدم التطابق.
بالنسبة لنوع الرقاقة، تأكد من أن المسافة بين شفة الأنبوب تتوافق مع طول جسم الصمام.
