ما هو الفرق بين صمام الفراشة الثلاثي الأوفست وصمام البوابة؟

تعتبر صمامات الفراشة الثلاثية الإزاحة (TOBV) وصمامات البوابة نوعين من صمامات الإغلاق الصناعية المستخدمة على نطاق واسع-للتحكم في سوائل خطوط الأنابيب. في حين أن كلاهما مصمم لبدء أو إيقاف تدفق الوسائط في أنظمة الأنابيب، إلا أنهما يختلفان بشكل أساسي في الهندسة الهيكلية وآلية التشغيل وسلوك فقدان الضغط وموثوقية الختم وملاءمة التطبيق. يوفر هذا الدليل مقارنة منتظمة ومعيارية-لنوعي الصمامات عبر أبعاد الأداء الأساسية ومؤهلات الصناعة وسيناريوهات الاختيار-الواقعية، لمساعدة المهندسين وفرق المشروع على اتخاذ قرارات بشأن مواصفات الصمامات بناءً على البيانات-.

1. التعريفات الأساسية ومبادئ العمل

1.1 ما هو صمام الفراشة الثلاثي الأوفست؟

A صمام فراشة الإزاحة الثلاثيهو صمام دوار-ربع دورة متطور وأعلى-مستوى أداء في عائلة صمامات الفراشة. إنه يشتمل على ثلاث ميزات تصميم إزاحة منفصلة: إزاحة الجذع المحوري، وإزاحة الجذع الشعاعي، والإزاحة الزاوية للمقعد المخروطي. تنشئ هذه الهندسة حركة من نوع الكامة- تقلل من ملامسة مانع التسرب -إلى-المقعد أثناء التشغيل وتزيل الاحتكاك بين أسطح السداد خلال معظم شوط الصمام.

نظرًا لأنه مزود بأسطح مانعة للتسرب من المعدن-إلى-معدنية، فإنه يوفر أداء إيقاف موثوق به مع عزم دوران تشغيل منخفض نسبيًا ويعمل كبديل مدمج للعديد من صمامات العزل المعدنية التقليدية-في التطبيقات المناسبة. يتم اختبار منتجات TOBV-عالية الجودة وفقًا لمعايير قبول التسرب API 598 وتتوفر مع مؤهل API 607 ​​الآمن ضد الحريق-.

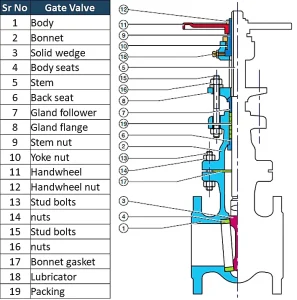

1.2 ما هو صمام البوابة؟

صمام البوابة عبارة عن صمام دوران خطي-متعدد الحركة-يتحكم في التدفق عن طريق رفع أو خفض بوابة على شكل إسفين-عمودية على اتجاه التدفق. عند فتحها بالكامل، تتراجع البوابة تمامًا من تجويف التدفق، مما يؤدي إلى إنشاء مسار تدفق مستقيم تقريبًا-مع الحد الأدنى من العوائق. عند إغلاقها بالكامل، توضع البوابة بإحكام على حلقات المقعد لتوفير إغلاق موثوق.

تم تصميم صمامات البوابة في المقام الأول للخدمة المفتوحة بالكامل أو المغلقة بالكامل وتظل خيارًا شائعًا لعزل خطوط الأنابيب ذات الضغط العالي-حيث يكون فقدان الضغط المنخفض والإغلاق الموثوق به من المتطلبات المهمة. يتم تصنيعها عادةً وفقًا لمعايير مثلأبي 600و ASME B16.34.

2. الفرق الهيكلي الأساسي

يكمن الاختلاف الأساسي بين نوعي الصمامات في موضع عنصر الإغلاق عندما يكون الصمام مفتوحًا بالكامل. هذا الاختلاف الهيكلي الوحيد هو السبب الجذري لجميع اختلافات الأداء والتطبيق تقريبًا:

• صمام فراشة ثلاثي الإزاحة: يبقى القرص داخل مسار التدفق في جميع الأوقات، حتى في وضع الفتح الكامل. يخلق القرص والساق مستوى ثابتًا من إعاقة التدفق، لكنهما يتيحان تصميمًا مضغوطًا للغاية لجسم الصمام.
• صمام البوابة: في وضع الفتح الكامل، تنسحب البوابة تمامًا من تجويف التدفق، مما يترك قناة تدفق مستقيمة خالية من العوائق-مماثل تقريبًا لقسم أنبوب عادي.
•

3. مقارنة الأداء التفصيلية

3.1 مقاومة التدفق وانخفاض الضغط

عندما يكون صمام البوابة مفتوحًا بالكامل، ينتج عنه عمومًا فقدان ضغط أقل من صمام الفراشة الثلاثي الإزاحة. نظرًا لأن البوابة تتراجع تمامًا خارج مسار التدفق، فإن مقاومة التدفق تقترب من مقاومة قسم الأنبوب المستقيم، مما يجعل صمامات البوابة خيارًا مفضلاً لخطوط أنابيب النقل لمسافات طويلة- والأنظمة الحساسة لانخفاض الضغط.

تولد صمامات الفراشة ذات الإزاحة الثلاثية فقدانًا متوسطًا للضغط لأن القرص والساق يظلان داخل تيار التدفق. بالنسبة لمعظم أنظمة معالجة المياه، والتدفئة والتهوية وتكييف الهواء (HVAC)، وتوليد الطاقة، والعمليات الصناعية، يظل فقدان الضغط هذا مقبولاً، على الرغم من أنه قد يصبح أكثر أهمية في تطبيقات خطوط الأنابيب ذات السرعة العالية-أو لمسافات طويلة-.

3.2 أداء الختم والموثوقية

يمكن أن يوفر كلا النوعين من الصمامات إغلاقًا معدنيًا موثوقًا-عند تحديده وتركيبه وصيانته بشكل صحيح، على الرغم من اختلاف خصائص الختم الخاصة بهما.

صمام فراشة ثلاثي الإزاحة: يوفر أداء إغلاق محكم وفقًا لمعايير قبول التسرب API 598 المعمول بها. تساعد حركة الختم غير الاحتكاكية- في الحفاظ على سلامة سطح الختم أثناء التشغيل المتكرر وتساهم في أداء مستقر للتسرب بمرور الوقت.

صمام البوابة: يوفر إغلاقًا موثوقًا به عند إغلاقه بالكامل وصيانته بشكل صحيح. ومع ذلك، قد تكون أسطح الختم عرضة للتآكل أو التلف إذا تم تشغيلها في أوضاع مفتوحة جزئيًا، ويمكن أن تؤثر الجزيئات الصلبة الموجودة في الوسائط تدريجيًا على أداء الختم.

3.3 سرعة التشغيل وتوافق التشغيل

• صمام فراشة ثلاثي الإزاحة: عملية الدوران-ربع دورة (دوران 90 درجة) تمكنك من الفتح والإغلاق بسرعة كبيرة. يعمل عزم الدوران المنخفض للتشغيل على تسهيل التشغيل الآلي باستخدام المحركات الكهربائية أو الهوائية أو الهيدروليكية، مما يجعله مثاليًا للأنظمة التي تتطلب التشغيل المتكرر أو وظائف الإغلاق في حالات الطوارئ.
• صمام البوابة: يتطلب عدة لفات للعجلة اليدوية أو المشغل لرفع البوابة أو خفضها، مما يؤدي إلى تشغيل أبطأ بكثير. تزيد متطلبات الدفع الأعلى للأحجام الكبيرة من تكلفة التشغيل وتعقيده، لذلك تُستخدم صمامات البوابة عادةً في التطبيقات ذات تردد التشغيل المنخفض.

3.4 تقييمات الضغط ودرجة الحرارة

• صمام فراشة الإزاحة الثلاثي:تغطي خطوط الإنتاج القياسية عادةً تصنيفات الضغط من فئة ASME من فئة 150 إلى فئة 600، في حين تتوفر تصميمات متخصصة لفئات الضغط الأعلى. اعتمادًا على تصميم المقعد واختيار المواد، يمكن للإنشاءات المعدنية-التعامل مع الوسائط ذات درجات الحرارة العالية-مثل البخار شديد السخونة والزيت الحراري وغازات المعالجة، حيث تتجاوز درجات حرارة الخدمة في كثير من الأحيان 425 درجة. تتوفر الطرازات المحددة بمؤهلات API 607 ​​الآمنة ضد الحريق-.

  صمام البوابة:متوفرة عبر نطاق ضغط أوسع بكثير من الفئة 150 حتى الفئة 2500 وما بعدها، مما يجعلها حلاً قياسيًا لخطوط أنابيب النفط والغاز ذات الضغط العالي-العالي- وأنظمة العمليات الحرجة. إنها تحافظ على أداء إغلاق موثوق به عبر نطاق واسع من درجات الحرارة، بدءًا من التطبيقات المبردة وحتى خدمة البخار ذات درجة الحرارة العالية-.

• يمكننا أن نوصي بمواد الصمامات المناسبة، وتصميمات المقاعد، وفئات الضغط للبخار والنفط والغاز وتطبيقات الخدمة -الشديدة.



• 3.5 بصمة التثبيت والوزن

• صمام فراشة ثلاثي الإزاحة: يتميز بأبعاد وجه قصيرة جدًا-ل-الوجه وفقًا لمعايير API 609 / ISO 5752، وارتفاع إجمالي منخفض. وهو أخف وزنًا وأكثر إحكاما بشكل ملحوظ من صمام البوابة ذي الحجم المماثل-، خاصة في الأقطار الكبيرة. وهذا يقلل من متطلبات دعم الأنابيب ويجعلها مناسبة لغرف الصمامات وتخطيطات المعدات المدمجة ذات المساحة المحدودة.
• صمام البوابة: يتطلب خلوصًا رأسيًا كبيرًا لاستيعاب حركة البوابة، وله بُعد أطول من الوجه-إلى-الوجه وفقًا لـ API 6D / ASME B16.10. تعتبر صمامات البوابة ذات القطر الكبير- ثقيلة جدًا وتتطلب دعمًا هيكليًا قويًا أثناء التثبيت.

3.6 الصيانة ومدة الخدمة

• صمام فراشة ثلاثي الإزاحة: يؤدي انخفاض عدد الأجزاء المتحركة وحركة الختم غير الاحتكاكية إلى انخفاض معدلات التآكل وسهولة الصيانة. تتميز معظم التصميمات بمقعد-قابل للاستبدال وحلقات مانعة للتسرب، مما يتيح-خدمة الخط دون إزالة الصمام من خط الأنابيب، مما يقلل وقت التوقف عن العمل.
• صمام البوابة: يتطلب البناء الأكثر تعقيدًا مع المكونات الإضافية (الجذع، والغدة، والمقرن، والبوابة الإسفينية) فحصًا وصيانة أكثر تكرارًا، بما في ذلك تعديل تعبئة الجذع وتجديد المقعد. تتطلب خدمة صمام البوابة الكبيرة عادةً الإزالة من الخط وإصلاح ورشة العمل.

3.7 القدرة على تنظيم التدفق

• صمام فراشة ثلاثي الإزاحة: يمكن أن يوفر قدرة اختناق محدودة إلى متوسطة في مواضع الفتح المتوسطة. ومع ذلك، ليس المقصود منه أن يحل محل صمامات التحكم المخصصة. قد يؤدي التشغيل لفترة طويلة في فتحات صغيرة جدًا إلى التجويف والاهتزاز والتآكل المتسارع في ظل ظروف خدمة معينة.

  صمام البوابة: غير مصمم لخدمة الاختناق. يؤدي تشغيل صمام البوابة في وضع مفتوح جزئيًا إلى تعريض حواف السداد للتدفق والتآكل بسرعة عالية-، مما قد يؤدي إلى إتلاف أسطح السداد وتقليل عمر الخدمة. يجب عمومًا استخدام صمامات البوابة لواجب العزل للتشغيل/الإيقاف.

•

4. سيناريوهات التطبيق: متى تختار أي منها

4.1 متى يتم اختيار صمام الفراشة الثلاثي الإزاحة

يعتبر صمام الفراشة الثلاثي الإزاحة الخيار الأكثر فعالية{0}}من حيث التكلفة والعملية في ظل الظروف التالية:

• خطوط الأنابيب ذات القطر المتوسط ​​إلى الكبير (عادةً DN100 وما فوق) في نطاق الضغط من الفئة 150 / الفئة 300
• مساحة تركيب محدودة أو-غرف صمامات ذات خلوص منخفض
• الأنظمة التي تتطلب التشغيل المتكرر أو الاستجابة السريعة أو الإغلاق الآلي في حالات الطوارئ
• خطوط المعالجة التي تحتوي على البخار والزيت الساخن والغاز والماء حيث يلزم-الإغلاق ثنائي الاتجاه للمعادن
• تعطي المشاريع الأولوية لتكلفة إجمالية منخفضة للملكية، وصيانة أبسط، ووزن أخف
• مشاريع التعديل التحديثي التي تستبدل -صمامات الفراشة الناعمة القديمة بتصميمات معدنية ذات-مثبتة أعلى-مثبتة

4.2 متى يتم اختيار صمام البوابة

يظل صمام البوابة هو الحل المفضل للتطبيقات التالية:

• خطوط الأنابيب-الضغط العالي والضغط العالي-العالي-، بما في ذلك العديد من أنظمة الفئة 600 والأنظمة الأعلى
• التطبيقات حساسة للغاية لفقد الضغط حيث يكون الحد الأدنى من مقاومة التدفق مطلوبًا
• تتطلب نقاط العزل الحرجة إيقاف تشغيل طويل المدى يمكن الاعتماد عليه-مع تشغيل غير متكرر
• خطوط الأنابيب مصممة لعمليات التقطيع التي تتطلب مسار تدفق كاملًا-.
• الخدمة المبردة، وخدمة البخار-عالية الضغط، وظروف التشغيل القاسية التي تتجاوز قدرات العديد من تصميمات صمامات الفراشة

شارك بيانات العملية الخاصة بك وسوف نوصي بحل صمام العزل الأكثر ملاءمة للأداء والموثوقية وتكلفة دورة الحياة.

5. معايير الصناعة والمؤهلات

صمامات فراشة الإزاحة الثلاثية:تم تصميمه بشكل شائع وفقًا لمعايير API 609 وEN 593 وISO 5752 ومعايير تصميم الشركة المصنعة المعمول بها؛ تم اختبار التسرب وفقًا للمواصفة API 598 أو ISO 5208؛ ومتوفر مع API 607 ​​وAPI 6FA للتأهيل الآمن ضد الحرائق.

صمامات البوابة:تم تصميمها وتصنيعها بشكل شائع وفقًا لمعايير API 600 وAPI 6D وASME B16.34؛ أبعاد الوجه-ل-وجهًا تتبع عادةً ASME B16.10؛ يتم إجراء اختبار الضغط بشكل عام وفقًا لـ API 598.

بالنسبة لمشاريع النفط والغاز والبتروكيماويات وتوليد الطاقة والمشاريع الصناعية في جميع أنحاء العالم، يعد الامتثال لهذه المعايير أحد متطلبات الشراء المهمة لضمان السلامة وقابلية التبادل واتساق الأداء.

ورشة عمل الصمامات

6. الأسئلة المتداولة (الأسئلة الشائعة)

س 1: هل يمكن لصمام الفراشة الثلاثي الإزاحة أن يحل محل صمام البوابة بالكامل؟

A1: في العديد من تطبيقات الفئة 150 إلى الفئة 300، يمكن لصمام الفراشة الثلاثي الإزاحة المؤهل أن يحل محل صمام البوابة لخدمة العزل بشكل فعال مع تقديم مزايا في الحجم والوزن وسرعة التشغيل والتكلفة. ومع ذلك، بالنسبة للعديد من تطبيقات الفئة 600 والأعلى، فإن متطلبات التجويف الكامل-أو خدمة العزل بالغة الأهمية، تظل صمامات البوابة محددة على نطاق واسع.

Q2: أي صمام لديه أداء أفضل في الختم؟

A2: لا يوجد أي نوع من الصمامات متفوق عالميًا في أداء الختم. يمكن أن يوفر كلاهما إيقافًا موثوقًا به عند تحديده وتركيبه وصيانته بشكل صحيح. غالبًا ما يكون أداء صمامات الفراشة ذات الإزاحة الثلاثية جيدًا في التطبيقات التي تتضمن تدويرًا متكررًا، بينما تُفضل صمامات البوابة بشكل عام لخدمة عزل الدورة المنخفضة-حيث يكون فقدان الضغط أحد الاعتبارات الرئيسية.

س3: ما هو الصمام الأفضل لأنظمة البخار ذات الضغط العالي-؟

A3: بالنسبة لأنظمة البخار-عالية الضغط، تظل صمامات البوابة بمثابة حل محدد على نطاق واسع. بالنسبة لخدمة البخار من الفئة 150 إلى الفئة 300، يمكن أن توفر صمامات الفراشة ثلاثية الإزاحة المتميزة ذات المقاعد المعدنية بديلاً فعالاً من حيث التكلفة-مع توفير تشغيل أسرع ومتطلبات صيانة أقل.

س4: أي صمام له تكلفة صيانة أقل-على المدى الطويل؟

A4: تتميز صمامات الفراشة ذات الإزاحة الثلاثية عمومًا بتكلفة صيانة أقل طوال العمر. فهي تشتمل على عدد أقل من المكونات، وموانع التسرب الميدانية- القابلة للاستبدال، وعملية عدم الاحتكاك التي تقلل من التآكل. تتطلب صمامات البوابة فحصًا متكررًا لتعبئة الجذع، وضبط الغدة وتجديد المقعد، خاصة في الأحجام الكبيرة.

س5: ما هو الأكثر توفيرًا لخطوط الأنابيب ذات القطر-الكبير؟

ج5: بالنسبة لخطوط الأنابيب DN300 والأكبر، غالبًا ما توفر صمامات الفراشة الثلاثية الإزاحة مزايا كبيرة من حيث الوزن وتكلفة التركيب والبصمة الإجمالية. تصبح هذه الفوائد بشكل عام أكثر وضوحًا مع زيادة حجم الصمام. قد تظل صمامات البوابة أكثر اقتصادية أو مفضلة من الناحية الفنية في تطبيقات الضغط العالي جدًا-حيث تكون معدلات ضغط صمام الفراشة غير كافية.

س6: هل صمامات الفراشة ذات الإزاحة الثلاثية-آمنة للحرائق ومعتمدة؟

ج6: نعم،-تتوفر صمامات الفراشة الثلاثية الإزاحة الصناعية عالية الجودة مع الإصدار 607 7 من API وشهادة API 6FA ضد الحرائق-الآمنة، مما يعني أنها تحافظ على الحد الأدنى من سلامة الإغلاق حتى بعد التعرض للحريق، وتلبية متطلبات سلامة المنصات البتروكيماوية والبحرية.

7. الوجبات الجاهزة النهائية

لا يوجد أي نوع من الصمامات متفوق عالميًا.صمامات البوابةالتفوق في -الضغط العالي، والدورة-المنخفضة، و-فقدان الضغط-الحساسة حيث يكون العزل على المدى الطويل-الذي يمكن الاعتماد عليه أمرًا بالغ الأهمية.صمامات الفراشة ذات الإزاحة الثلاثيةتوفير حل جذاب للأنظمة-الضغط المتوسط، والقطر-الكبير، والمساحة المحدودة-، والأنظمة التي يتم تشغيلها بشكل متكرر، حيث تجمع بين التصميم المدمج والتشغيل السريع وأداء إيقاف التشغيل الموثوق به وتكاليف دورة الحياة المنخفضة.

يجب أن يعتمد الاختيار الأمثل للصمام دائمًا على تقييم شامل لفئة الضغط ودرجة الحرارة وخصائص السوائل وتكرار التشغيل واستراتيجية الصيانة وقيود التثبيت.
