صمام التوصيل هو صمام توصيل متوازن الضغط يوفر وظيفة "الإغلاق المحكم" لسوق النفط والغاز العالمي. تتوفر صمامات التوصيل بأحجام تتراوح من 0.5 إلى 36 بوصة مع مجموعة متنوعة من الوصلات الطرفية وتقييمات الضغط من ANSI 125 إلى 2500 وAPI 6A (حتى 5000).
حجم الميناء:1/2"~24" (DN15~DN600)
ضغط:كل150-CL2500
واسطة:الماء والبخار والنفط والغاز، الخ.
درجة حرارة :-29 درجة إلى +180 درجة،-40 درجة -450 درجة
مادة الجسم:WCB، LCB، LCC، CF8، CF8M، CF3، CF3M أو غيرها من المواد
مواصفات صمام التوصيل المعدني.
| تصميم وتصنيع | أبي 599، أبي 6D |
| الحجم الاسمي | مصادر القدرة النووية 1/2" ~ 24" |
| تصنيف الضغط | فئة 150LB ~ 1500LB |
| نهاية الاتصال | شفة (RF، FF، RTJ)، ملحومة بعقب (BW)، ملحومة بالمقبس (SW) |
| تصنيف درجة حرارة الضغط | أسم B16.34 |
| الأبعاد وجهاً لوجه | أسم B16.10 |
| البعد شفة | أسم B16.5 |
| اللحام بعقب | أسم B16.25 |

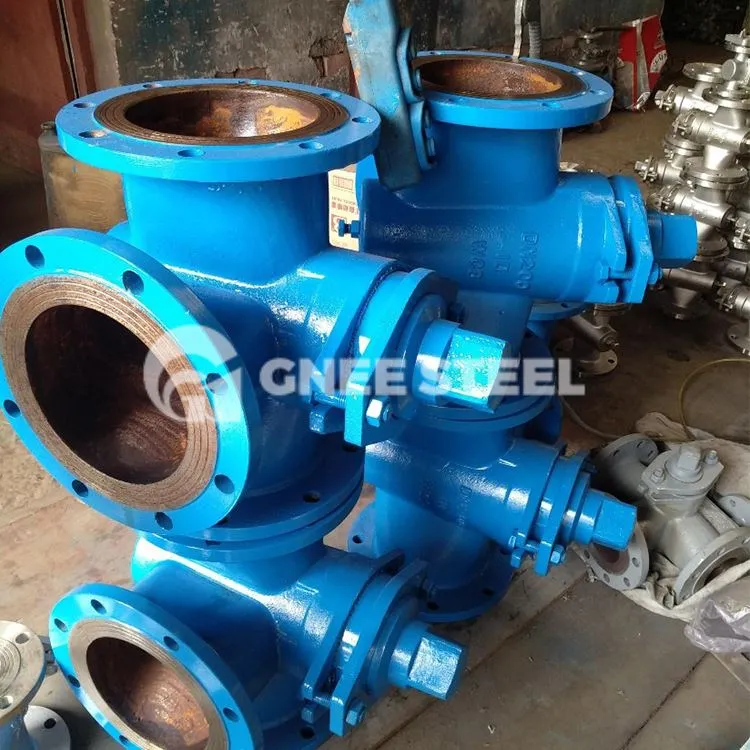

صمام قابس مشحم بقاعدة معدنية، مادة الأجزاء الرئيسية
| لا | جزء اسم | مادة |
| 1 | جسم | ASTM A٪7b٪7b0٪7d٪7dWCB A ٪7b٪7b1٪7d٪7dWC1٪2cWC6٪2cWC9٪2cC5٪2c ASTM A٪7b٪7b6٪7d٪7dCF8٪2cCF8M٪2cCF3٪2cCF3M |
| 2 | سدادة | ASTM A٪7b٪7b0٪7d٪7dGr.F6a ASTM A٪7b٪7b2٪7d٪7dF22 ASTM A ٪7b٪7b4٪7d٪7dWC1٪2cWC6٪2cWC9٪2cC5٪2c ASTM A٪7b٪7b9٪7d٪7dCF8٪2cCF8M٪2cCF3٪2cCF3M |
| 3 | طوقا | جرافيت مرن + ستانلس ستيل |
| 4 | غطاء | ASTM A٪7b٪7b0٪7d٪7dWCB A ٪7b٪7b1٪7d٪7dWC1٪2cWC6٪2cWC9٪2cC5٪2c ASTM A٪7b٪7b6٪7d٪7dCF8٪2cCF8M٪2cCF3٪2cCF3M |
| 5 | بولت | ASTM A٪7b٪7b0٪7d٪7dB7٪2cA٪7b٪7b2٪7d٪7dB8٪2cA٪7b٪7b4٪7d٪7dB8M |
| 6 | بندق | ASTM A٪7b٪7b0٪7d٪7dH٪2cA٪7b٪7b1٪7d٪7d٪2cA٪7b٪7b2٪7d٪7dM |
| 7 | التعبئة | جرافيت مرن+304 |
| 8 | غدة | ASTM A٪7b٪7b0٪7d٪7dWCB A ٪7b٪7b1٪7d٪7dWC1٪2cWC6٪2cWC9٪2cC5٪2c ASTM A٪7b٪7b6٪7d٪7dCF8٪2cCF8M٪2cCF3٪2cCF3M |
| 9 | مفتاح الربط | ASTM A216-WCB، ASTM A351-CF8،CF8M،CF3،CF3M |
| 10 | نير الجوز | ZQA ٪7b٪7b0٪7d٪7d |
| 11 | عجلة اليد | ASTM A536 غرام.60-40-18، ASTM A216-WCB |
- مزايا صمام التوصيل:
(1) يمكن تشغيله وإيقاف تشغيله عن طريق الدوران 90 درجة، وهو سريع الفتح والإغلاق وسهل التشغيل.
(2) يمكن أن يتدفق في كلا الاتجاهين، ويحتوي على أجزاء أقل، وخفيف الوزن، وله مقاومة تدفق صغيرة.
(3) صمامات التوصيل مناسبة للهياكل متعددة القنوات. يمكن أن يحتوي الصمام الواحد على قناتين أو ثلاثة أو أكثر من قنوات تدفق الصمامات، مما يمكن أن يبسط تصميم نظام خطوط الأنابيب.
(4) مناسبة للوسائط ذات درجة الحرارة المنخفضة واللزوجة العالية.
- مساوئ صمام التوصيل:
(1) منطقة الختم كبيرة، والاحتكاك كبير، والفتح والإغلاق شاق، وعزم دوران التشغيل كبير.
(2) بسبب القيود الهيكلية، فهي غير مناسبة لخطوط الأنابيب ذات درجة الحرارة العالية والضغط العالي. درجة حرارة التشغيل العامة لا تزيد عن 300 درجة.
(3) إذا تم استخدام مقعد صمام محكم الغلق، فيجب تصميمه بهيكل مقاوم للحريق ومضاد للكهرباء الساكنة.
