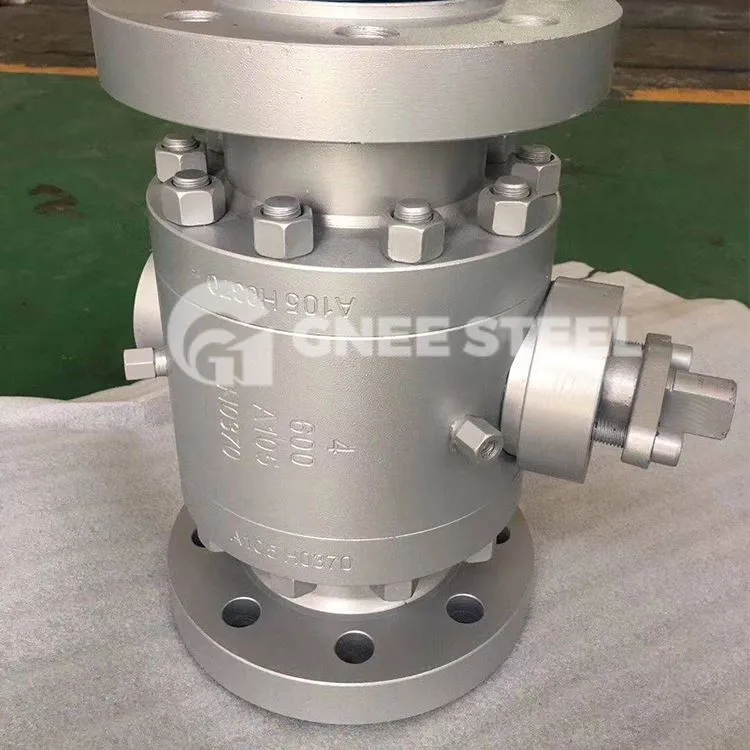

مبدأ عمل صمام الكرة الفولاذي المزور هو فتح أو إغلاق الصمام عن طريق تدوير ساق الصمام. عادة ما يكون صمام كرة كامل الثقب مع مفتاح زاوية 90- درجة. إنه خفيف الوزن وصغير الحجم ويمكن تصنيعه بقطر كبير وله ختم موثوق به وبنية بسيطة وصيانة مريحة. غالبًا ما يكون سطح الختم والسطح الكروي في حالة مغلقة ولا يتآكلان بسهولة بواسطة الوسيط. يستخدم على نطاق واسع في مختلف الصناعات. تصنيف صمام الكرة الفولاذي المزور: صمام الكرة الفولاذي المزور منخفض الضغط، صمام الكرة الفولاذي المزور عالي الضغط.
مواصفات صمام الكرة الفولاذية المطروقة API
بناء -كرة عائمة/مثبتة على محور
مادة الجسم –الفولاذ المقاوم للصدأ المزور والفولاذ الكربوني
مقعد-ناعم أو معدني إلى معدني
نطاق الحجم –DN15-DN600
نهاية الاتصال -الحافة، SW، BW، الخيوط
تصنيف الضغط -الفئة 150-2500، PN16-420 أو مساوية
معيار -التصميم وفقًا لمعايير ASME B16.34 وDIN3202 وAPI 6D، أبعاد الشفة وفقًا لمعايير ASME B16.5 وEN 1092-1، لحام المقبس وفقًا لمعايير ASME B16.11، اللحام الطرفي وفقًا لمعايير ASME B16.9، يفي وجهاً لوجه بمعايير ASME B16.10 وEN558، الفحص والاختبار وفقًا لمعايير API598 وEN 12266-1 وAPI 6D
نطاق درجة حرارة --20 درجة فهرنهايت – 302 درجة فهرنهايت (PTFE) و-50 درجة فهرنهايت إلى +500 درجة فهرنهايت (مقاعد معدنية)
صمام الكرة المزورة
مواصفات الأداء الرئيسية
|
ضغط الاختبار(ميجا باسكال) |
الضغط الاسمي(ميجا باسكال) |
مستوى الضغط(الفئة) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
| إختبار القوة |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| اختبار الختم |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| اختبار محكم الإغلاق |
0.5-0.7 |
||||||||||||
| درجة حرارة التشغيل |
PTEE أقل من أو يساوي 150 درجة PPL E أقل من أو يساوي 300 درجة ألياف الكربون أقل من أو يساوي 350 درجة |
||||||||||||
| الوسائط القابلة للتطبيق |
ج: الماء، الزيت، البخار ب: حمض النيتريك (درجة الحرارة أقل من أو تساوي 200 درجة) ر: حمض الأسيتيك (درجة الحرارة أقل من أو تساوي 200 درجة) |
||||||||||||
