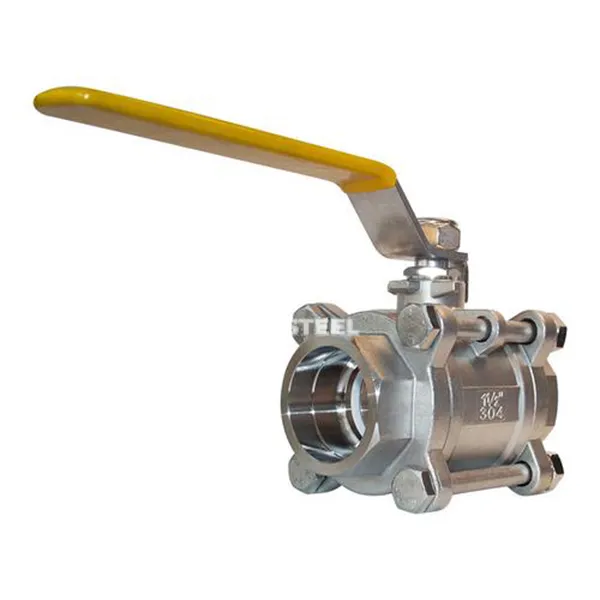

صمام كرة اللحام المقبس

‌socket يتم توصيل صمام كرة اللحام على خط الأنابيب عن طريق لحام المقبس. الأجزاء الافتتاحية والإغلاق هي كرات ذات قنوات دائرية. يمكن تشغيل الوسيلة وإيقافها أو يمكن التحكم في اتجاه التدفق عن طريق تدوير 90 درجة. يستخدم بشكل رئيسي في أنظمة خطوط الأنابيب من الماء والزيت والغاز والسوائل المسببة للتآكل (مثل الأحماض والقلويات). عادة ما يكون نطاق الضغط 1. 6-6. 4mpa‌ ، ويمكن أن تصل مقاومة درجة الحرارة إلى -20 ~ 350 درجة ‌.

الهيكل الأساسي والميزات
‌ تصميم الجسم الصمام ‌

‌ طريقة الاتصال ‌: تم اعتماد اتصال لحام المقبس (SW) ، والذي يتم تكييفه مع ASME B16.11 القياسي ، سهل التثبيت وختم ممتاز ؛ ‌ material‌: يتكون جسم الصمام في الغالب من الفولاذ المقاوم للصدأ 304/316L أو الفولاذ المزدوج ، والذي يحتوي على مقاومة قوية للتآكل وهو مناسب لظروف العمل المعقدة مثل الوسائط المحتوية على الكبريت ؛ form-form ‌: ‌three-piece‌: يتكون من جسم صمام ، وغطاء صمام ، وقرص صمام ، يسهل تفكيكه وصيانته (مثل نوع Q61F) ؛ bore/downured bore ‌ full: يقلل تصميم التجويف الكامل من فقدان الضغط ، ويكون بنية التجويف المنخفضة مناسبة للمشاهد ذات المساحة المحدودة.
‌
نظام الختم والقيادة
نوع sealing ‌:
‌soft Seal‌: PTFE أو مقعد صمام المطاط ، مستوى التسرب يصل إلى ANSI VI ، مناسب للسوائل النظيفة ؛
seal hard seal ‌: stellite 6 ، مقاوم لارتداء الجسيمات ودرجة الحرارة العالية (أقل من أو يساوي 450 درجة) ؛
‌drive mode ‌: يدعم المحرك اليدوي أو الهوائي أو الكهربائي ، وقت الاستجابة الهوائية أقل من أو يساوي 0. 05 ثانية ، التحكم عن بُعد.

الأحجام: 1/2 "- 2" ، dn 15 - dn 50mm

تصنيف الضغط: Class150/600/800/1500/2500LB

مادة جسم الصمام: A105 ، F304 ، F304L ، F316 ، F316L ، 4A ، F51 ، إلخ.

يدير

وسائل الإعلام: الغاز ، الزيت ، الماء ، الحمض

نموذج الاتصال: الخيوط ، SW ، BW ينتهي.

القناة: مباشرة من خلال النوع

المعايير:

التصميم: ASME B16.34 / BS 5351.

وجهاً لوجه: معيار الشركة المصنعة.

منتهي إلى النهاية: معيار الشركة المصنعة.

نهاية الخيوط: ASME B1.20.1.

Socket Welding & BW End: ASME B16.11.

الاختبار: API 598/BS 6755.

الاختبار الآمن للحريق: API 597/API 6FA.



صمام كرة اللحام المقبس



التطبيقات
البتروكيماويات: قطع خط أنابيب الغاز الطبيعي الحامض (Q41F -160 p) ، باستخدام مجموعة صمام 316L + مجموعة ختم صلبة ؛
الطاقة والطاقة: التبديل المتوسط ​​لنظام تخزين طاقة الملح المنصهر ، مقاومة درجة الحرارة 450 درجة /مقاومة للضغط 32MPa ؛
المستحضرات الصيدلانية والغذاء: SUS316 صمام صمام مصقول + ختم ناعم ، وتلبية متطلبات الشهادة الصحية ؛
معالجة المياه: إضافة عامل معالجة مياه الصرف الصحي عالي الضغط ، مناسبة لفتح وإغلاق التردد العالي (أكبر من أو يساوي 100 ، {3}} مرات الحياة).
