صمامات الفراشة لوصف الغاز
صمام الفراشة الغاز هو صمام يستخدم خصيصا في أنظمة خطوط أنابيب الغاز. يتحكم في تنظيم الغاز أو التدفق عن طريق تدوير لوحة الفراشة. يتضمن هيكلها الأساسي المكونات التالية:
body valve body : الإطار الرئيسي ، معظمه أسطواني في التصميم ، يستخدم لتوصيل خط الأنابيب.
butterfly لوحة (رفرف الصمام): مكون على شكل قرص يمكنه فتح قناة التدفق أو إغلاقها بالكامل عند تدويرها.
Valve STEM: يربط آلية التشغيل ولوحة الفراشة لنقل الطاقة الدورانية.
حلقة sealing : عادة ما تكون مصنوعة من مواد ناعمة (مثل المطاط) أو المواد المركبة (مثل حلقة الختم غير القابل للصدأ + على شكل T) لضمان الختم.
آلية التشغيل: جهاز محرك ترس يدوي أو هوائي أو دودة يستخدم للتحكم في زاوية دوران لوحة الفراشة.
صمامات الفراشة لمواصفات الغاز
|
طلب
|
صناعة النفط والغاز ، صناعة النفط والغاز ، PetroChemical ، المعالجة الكيميائية ، الأدوية ، الغذاء والمشروبات ، معالجة المياه ، وأكثر من ذلك.
|
|
حجم الميناء
|
DN40 ~ 3000mm
|
|
ضمان
|
24 شهرا
|
|
مكان المنشأ
|
خنان ، الصين
|
|
قوة
|
معدات الدودة
|
|
درجة حرارة الوسائط
|
درجة الحرارة العادية ، ارتفاع درجة الحرارة ، درجة حرارة منخفضة
|
|
اسم العلامة التجارية
|
جنحة
|
|
بناء
|
فراشة
|
|
وسائط
|
النفط والغاز والبخار والماء. الكيمياء وما إلى ذلك.
|
|
دعم مخصص
|
OEM ، ODM ، OBM
|
|
مادة الجسم
|
الصلب الكربوني المزور ، الفولاذ المقاوم للصدأ مزور CF8/CF8M
|
|
مادة الكرة
|
الصلب الكربوني المزور ، الفولاذ المقاوم للصدأ مزور CF8/CF8M
|
|
المواد الجذعية
|
مزورة من الفولاذ المقاوم للصدأ ، إلخ.
|
|
مادة المقعد
|
PTFE أو ختم معدني مع stellite ، كربيد التنغستن
|
|
اتصال نهاية
|
شفة ، ملحومة ، لحام المقبس وروابط
|
|
التصميم معيار
|
API 6D ، API 608 ، API 607 ، ASME B16.34 ، ASME B16.25
|
|
الشهادات
|
API 6D ، API 607 ، API 598 ، ANSI/ASME B16.34 ، CE ، JIS ، DIN ، BS
|
|
مو
|
5 وحدة
|

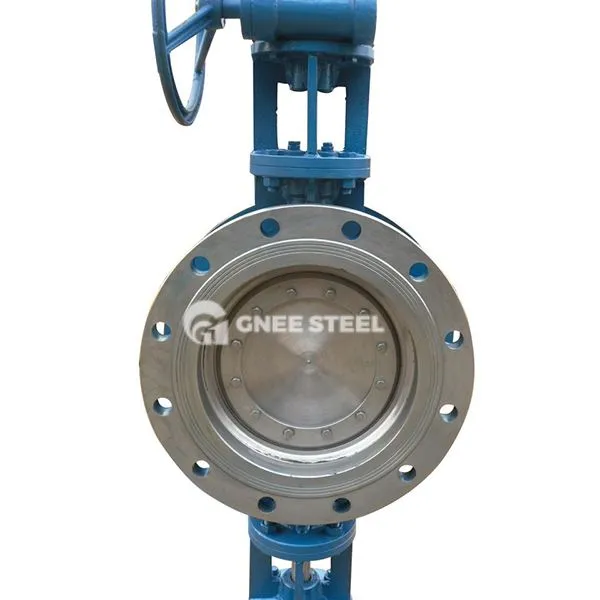

صمامات الفراشة للغاز
منافسات وعيوب صمام الفراشة الغاز
المزايا:
الفتح السريع والإغلاق ، ومقاومة السوائل منخفضة.
سهولة الصيانة ، حياة طويلة.
ينطبق على جزيئات متوسطة تحتوي على (مثل الشوائب في الغاز).
عيوب:
ضعف أداء الختم في ظل الظروف عالية الضغط/درجة الحرارة العالية.
غير مناسب للتحكم في التدفق عالي الدقة.
لوحة الفراشة وخاتم الختم عرضة للارتداء بعد الاستخدام على المدى الطويل.
