وصف صمام الفراشة الكامل نوع العروة

صمام فراشة العروة الكامل هو صمام فراشة متصل بخط الأنابيب من خلال بنية شفة العروة. تم تصميم جسم الصمام مع العروات حوله ويتم تثبيته مباشرة على شفة خط الأنابيب مع البراغي. يحتوي على كل من انضغاط صمام فراشة الرقاقة واستقرار صمام فراشة الحافة. يشمل التصميم الأساسي:

طريقة الاتصال ‌:
‌ نوع الفتحة (نوع): العروة هي ثقب من خلال الترباس. عند التثبيت ، يُطلب من البراغي الطويلة اختراق الشفاه على كلا الجانبين ، وهو مناسب لظروف العمل التقليدية.
نوع الخيط الداخلي (نوع LT): يحتوي LUG على خيوط داخلية ومتصل بشفة خط الأنابيب من خلال مسامير قصيرة ، مما يقلل من خطر زحف الترباس ويمتد عمر الختم بنسبة 30 ٪ ~ 50 ٪.
‌ Valve Material ‌: الفولاذ المصبوب (WCB/LCB) ، الفولاذ المقاوم للصدأ (304/316) أو فولاذ مزدوج ، مناسب لـ NPS 2 "~ 40" (DN50 ~ DN1000).
هيكل sealing ‌:
‌ ثغرات الختم المعدني غريب الأبعاد: لوحة الفراشة ومقعد الصمامات ملحومة بسبائك ستيليت ، ومقاومة درجة الحرارة أقل من أو تساوي 600 درجة ، ومقاومة الضغط تصل إلى الفئة 600 (PN100).
‌eelastic Seal ‌: يتم تضمين لوحة الفراشة مع حلقة الختم PTFE أو EPDM ، ويصل مستوى التسرب إلى السادس ، مناسب لـ -20 ~ 150 درجة ظروف عمل ‌.

مواصفات صمام الفراشة الكاملة نوع العروة

غرض	قيمة
بناء	فراشة
طلب	ماء
مكان المنشأ	خنان
قوة	يدوي
دعم مخصص	OEM ، ODM
ضمان	3 سنوات
درجة حرارة الوسائط	درجة حرارة متوسطة
وسائط	غاز زيت الماء
اسم المنتج	صمام العروة الفولاذ المقاوم للصدأ
مادة الجسم	الفولاذ المقاوم للصدأ
اتصال	خيط
القرص	الفولاذ المقاوم للصدأ
ينبع	الفولاذ المقاوم للصدأ
مادة المقعد	EPDM/NBR/PTFE
عملية	رافعة/مربع تروس/penumatic/كهربائي
ضغط العمل	pn 10- pn16
التعبئة	حالة خشبية
مو	1

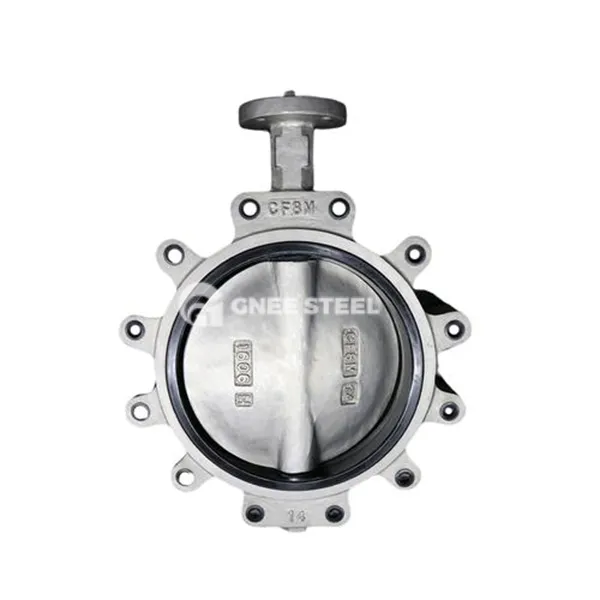

صمام فراشة نوع العروة الكامل

نقاط الاختيار

نوع الختم:
الماء النظيف/الهواء: يفضل الختم الناعم EPDM ، مما يقلل من التكلفة بنسبة 40 ٪.
ارتفاع درجة الحرارة/الوسائط المسببة للتآكل: يتم اختيار الختم الصلب stellite ، والذي يحتوي على عمر مقاومة تآكل الجسيمات أكبر من أو تساوي 10 سنوات.
وضع القيادة:
NPs أقل من أو تساوي 12 "(DN300) مع صندوق التوربينات (عزم الدوران أقل من أو يساوي 500N · M) ، NPs أكبر من أو تساوي 14" مع المحرك الهوائي (عزم الدوران أكبر من أو يساوي 2000n · م).
احتياطات التثبيت

محاذاة الحافة: يجب أن يكون الانحراف أقل من أو يساوي 1 مم ، ويجب تشديد البراغي قطريًا (التحميل المسبق الموصى به: براغي الصلب الكربوني 80 ~ 120n · م).
التحكم في اتجاه التدفق: عند تثبيته أفقياً ، يجب أن يكون محور جذع الصمام رأسيًا على الأرض لمنع الترسب المتوسط وارتداء سطح الختم.
