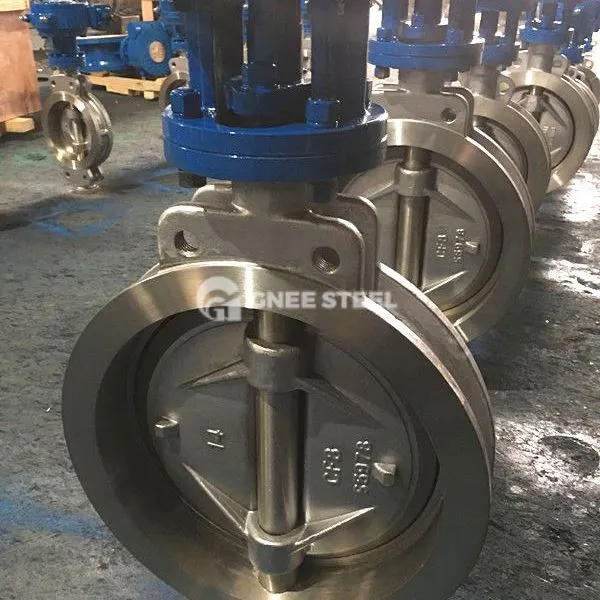

فراشة رقاقة غريبة الأطوار

صمام الفراشة بويفر غريب الأطوار هو صمام يدفع لوحة الفراشة للتدوير عن طريق تدوير جذع الصمام لتحقيق تنظيم خطوط الأنابيب أو التنظيم. ميزةها الأساسية هي أن محور جذع الصمام ينحرف عن وسط لوحة الفراشة ، ويشكل بنية غريبة الأطوار ، مما يتفرق بشكل فعال من إجهاد البثق بين لوحة الفراشة ومقعد الصمام.

الهيكلية

‌ valve body ‌: تصميم أسطواني ، طول محوري قصير ، لوحة فراشة مدمجة ، في الغالب مصنوعة من الفولاذ المقاوم للصدأ ، الصلب الكربوني ، إلخ.
‌butterfly لوحة وجذعية الصمام: لوحة الفراشة على شكل قرص ، متصل بشكل ثابت بساق الصمام ، ويتم ضبط جذع الصمام بشكل غريب الأطوار لتحسين الختم.
هيكل الختم ‌:
يمكن ضبط حلقة الختم على لوحة الفراشة (مادة ناعمة مثل polytetrafluoroethylene) ، ويتم تحقيق الختم من خلال تشوه مرن ‌ ؛

أو تم تصميم مقعد صمام المقطع العرضي على شكل Z على جسم الصمام ، ويعتمد على الضغط المتوسط ​​لمساعدة الختم.
connection ‌wafer ‌: يتم تثبيت الصمام مباشرة بين شفاه الأنابيب بالبراغي ، والهيكل مضغوط.

المواصفات والأبعاد ‌

• القطر الاسمي (DN): النطاق المشترك هو DN50 ~ DN1200 ؛
• ‌ مستوى الضغط (PN): عادةً PN6 ~ PN25 ؛
• درجة الحرارة القابلة للتطبيق ‌: نوع الختم الناعم عمومًا -20 درجة ~ 150 درجة ، ويمكن أن يتكيف نوع الختم المعدني مع درجات الحرارة الأعلى.

سمات

‌ المزايا البنية

الحجم الصغير ، الوزن الخفيف ، سهل التثبيت والصيانة ؛
سهلة التشغيل ، لا يلزم سوى دوران 90 درجة لفتح/إغلاق بالكامل.
‌ خصائص الأداء ‌
sealing good ‌: من خلال مقعد صمام مرن أو ختم مساعدة متوسطة الضغط ، يمكن أن يتكيف مع ظروف العمل المختلفة ‌ ؛
‌ مقاومة التدفق ‌: العلاقة الخطية بين فتحة لوحة الفراشة ومعدل التدفق جيد ، وأداء التعديل ممتاز ؛
‌drability ‌: التصميم غريب الأطوار يقلل من الخدش بين لوحة الفراشة ومقعد الصمام ، ويطيل عمر الخدمة ‌.


القيود ‌

لا يزال البنية الغريبة المفردة لديها بعض الخدش أثناء عملية التبديل. السيناريوهات المعمول بها تشبه تلك الموجودة في صمام الفراشة متحدة المركز. هناك حاجة إلى أنواع مزدوجة/ثلاثية غريب الأطوار لارتفاع درجة الحرارة والضغط العالي.



الفراشة الويفر الغريبة الأزرق



طلب

خطوط الأنابيب الصناعية: التحكم في السوائل في البتروكيماويات ، الطاقة الكهربائية ، المعادن وغيرها من الحقول ؛
أنظمة البناء: التنظيم المتوسط ​​للمياه/الغاز في إمدادات المياه والصرف الصحي ، HVAC ؛
حماية البيئة ومعالجة المياه: التحكم في التدفق في محطات معالجة مياه الصرف الصحي ومحطات الضخ ؛
الطعام والطب: التصميم الصحي مناسب للنقل المتوسط ​​النظيفة.

ما هو الفرق بين صمام الفراشة بيفر الغريب الأطوار وصمام فراشة الويفر المزدوج؟

1. الاختلافات الهيكلية

تصميم غريب الأطوار

غريب الأطوار: فقط محور جذع الصمام ينحرف من مركز لوحة الفراشة ، بحيث يتفرق الأطراف العلوية والسفلية من لوحة الفراشة وسطح التلامس لمقعد الصمام ، لكنه لا يمكن القضاء على الاحتكاك تمامًا أثناء عملية التبديل.

غريب الأطوار: على أساس غريب الأطوار الفردي ، تنحرف محور جذع الصمام من وسط جسم الصمام (لتشكيل مسارين غريب الأطوار) ، ويمكن أن تنفصل لوحة الفراشة بسرعة من مقعد الصمام بعد الفتح ، مما يقلل من الاحتكاك بشكل كبير.

هيكل الختم

غريب الأطوار: يتم استخدام الأختام الناعمة (مثل المطاط ، polytetrafluoroethylene) ، ويعتمد تشوه مرن لتحقيق الختم.

غريب الأطوار: إنه متوافق مع الأختام الناعمة أو الأختام المعدنية (مثل الفولاذ المقاوم للصدأ ، كربيد) ، والتي يقاومها آخر درجات حرارة عالية ولها حياة أطول.

2. مقارنة الأداء

3. سيناريوهات التطبيق
صمام فراشة بويفر الغريب الأطوار: مناسب للضغط المنخفض ، ودرجة الحرارة الطبيعية والظروف المتوسطة النظيفة ، مثل معالجة المياه ، وإمدادات مياه البناء والصرف ، ونظام HVAC.
صمام فراشة رقاقة غريب الأطوار: مناسبة للسيناريوهات الصناعية ذات درجة الحرارة العالية والضغط العالي أو الجزيئات التي تحتوي على البتروكيماويات والكهرباء والمعادن.
4. توصيات الاختيار
إعطاء الأولوية للغة الأطوار المفردة: عندما تكون التكلفة حساسة ، تكون الوسيلة غير متآكلة وظروف العمل مستقرة.
إعطاء الأولوية للغة الأمنية المزدوجة: تحتاج إلى التكيف مع ظروف العمل الشديدة مثل الفتح والإغلاق المتكرر ، ودرجة الحرارة العالية والضغط العالي أو العمر الطويل.
