وصف صمام الفراشة غريب الأطوار
يحقق صمام الفراشة غريب الأطوار تغييرات ديناميكية في غريب الأطوار من خلال تصميم رمح جذعي فريد. ميزةها الأساسية هي بنية جذع رمح الثلاثة:
أقسام العمود في كلا طرفي الساق متحدة المركز ، ويكشف الخط المركزي لقسم العمود الأوسط عن محور كلا الطرفين بمسافة معينة (أي غريب الأطوار الفردي) ؛
يتم تثبيت لوحة الفراشة على قسم العمود الأوسط ، وعندما يكون الصمام في الوضع المفتوح بالكامل ، فإنه يعرض حالة غريب الأطوار مزدوجة ، وعندما يتم إغلاقه ، فإنه يتحول إلى حالة غريبة الأطوار.
يعمل هذا الهيكل على تحسين مسار التلامس لسطح الختم ويقلل من فقدان الاحتكاك من خلال التعديل التلقائي للغرائق الغريبة الميكانيكية.
مواصفات صمام الفراشة غريب الأطوار
|
الضغط الاسمي |
PN6 ، PN10 ، PN16 ، PN25 ، PN40 ، Class150 ، Class300 |
|
مقاس |
DN100 إلى DN4000/4 "-160" |
|
يقود |
علبة التروس اليدوية ، تروس الدودة ، الهوائية ، الهيدروليكية ، الكهربائية ، إلخ |
|
اتصال |
شفة ، لحام ، رقاقة |
|
درجة حرارة |
-29 درجة إلى 80 درجة |
|
واسطة |
الهواء ، الماء ، مياه البحر ، مياه الصرف الصحي ، الزيت ، الغاز ، إلخ |
سمات
| شروط | صمام الفراشة غريب الأطوار المتغير |
|---|---|
| السيطرة على الاحتكاك | يقلل الفتحة المزدوجة غريب الأطوار من الاحتكاك ، ويحقق الإغلاق غريب الأطوار فقدان الضغط المنخفض ، ويتم تقليل التآكل الشامل بأكثر من 30 ٪ ؛ |
| موثوقية sealing | يجعل التعديل غريب الأطوار الديناميكي سطح الختم متوترًا بالتساوي ، ومعدل التسرب أقل من أو يساوي 0. 01 ٪ (أفضل من الهيكل الغريب الفردي/المزدوج التقليدي) ؛ |
| ظروف العمل المعمول بها |
الضغط المنخفض متوسطة (PN10 ~ PN25) ، درجة حرارة الغرفة إلى درجة حرارة متوسطة عالية (-20 ~ 250 درجة) ، نظيفة أو مع وسائط الجسيمات الصغيرة ؛ |
| تكاليف الصيانة | يتم تقليل معدل التآكل لسطح الختم ، ويتم تمديد فترة الصيانة إلى أكثر من 5 سنوات (حوالي 2-3 لصمامات الفراشة التقليدية) |
التطبيقات
البتروكيماويات: التحكم في التدفق في الوسائط المسببة للتآكل في معدات تكرير النفط (يجب أن تكون مطابقة لأختام السبائك المقاومة للتآكل) ؛
نظام معالجة المياه: قطع في اتجاهين لمحطة مضخة محطة مياه الصرف الصحي ، مناسبة لوسائط الصرف الصحي التي تحتوي على جزيئات معلقة ؛
الطاقة والطاقة: تنظيم خط أنابيب البخار (يمكن أن يتحمل نوع ختم المعادن درجة الحرارة المرتفعة البالغة 250 درجة).

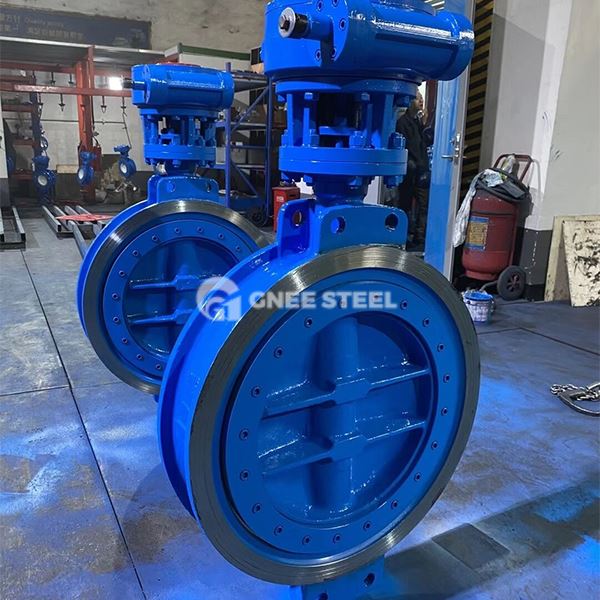

صمام الفراشة غريب الأطوار المتغير
