وصف صمام الرقاقة مزدوج الوجه
يعد صمام الفحص المزدوج لقرص بعقب (يُعرف أيضًا باسم صمام فحص اللفح المزدوج بعقب) نوعًا من صمام الفتح والإغلاق التلقائي من خلال ضغط الوسط الخاص ، ويستخدم بشكل رئيسي لمنع التدفق العكسي للسائل أو الغاز أو البخار في خطوط الأنابيب. يتبنى اتصال شفة بعقب المشبك ، رفرف الصمام هو بنية لوحة مزدوجة ، وإعادة ضبطها القسري بحلول الربيع لضمان الإغلاق السريع وتقليل تأثير مطرقة المياه.
مواصفة
القطر الاسمي: DN 15- DN1200 (NPS1/2-48) ، مناسبة لأنابيب قطر صغيرة إلى كبيرة.
تصنيف الضغط:
المعيار الوطني: pn1. 0 mpa-pn42. 0 mpa.
المعيار الدولي: الفئة 150- class25000 (حتى 42 ميجا باسا).
نطاق درجة الحرارة: -196 الدرجة (البرد العميق) إلى +540 درجة (بخار درجة حرارة عالية).
الاتصال: شفة التثبيت (التيار الرئيسي) ، وبعض النماذج تدعم اللحام أو الاتصال الخيوط.

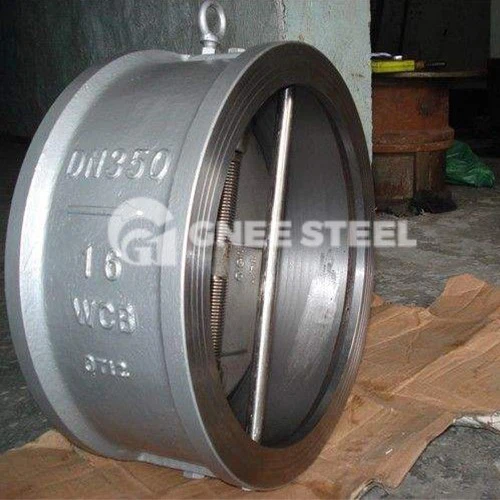

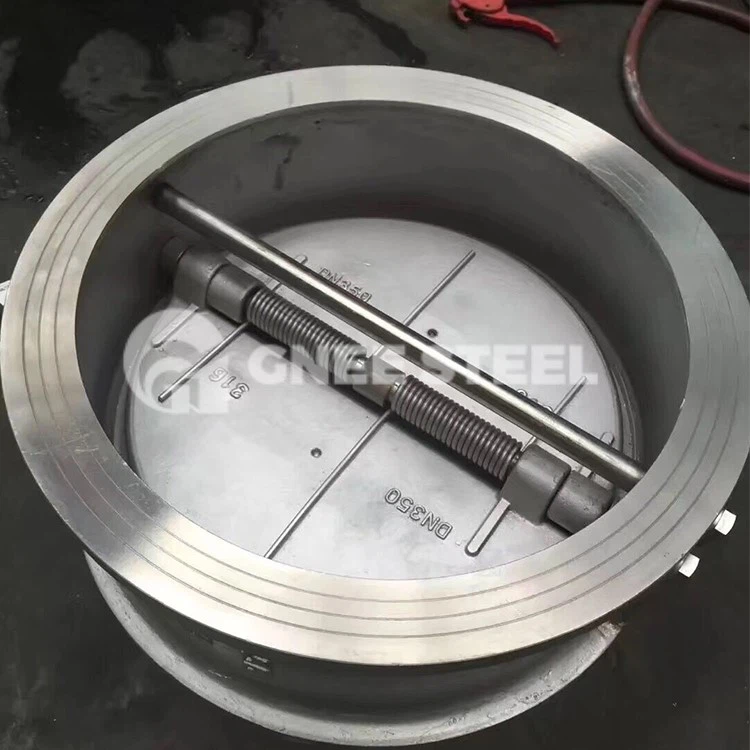

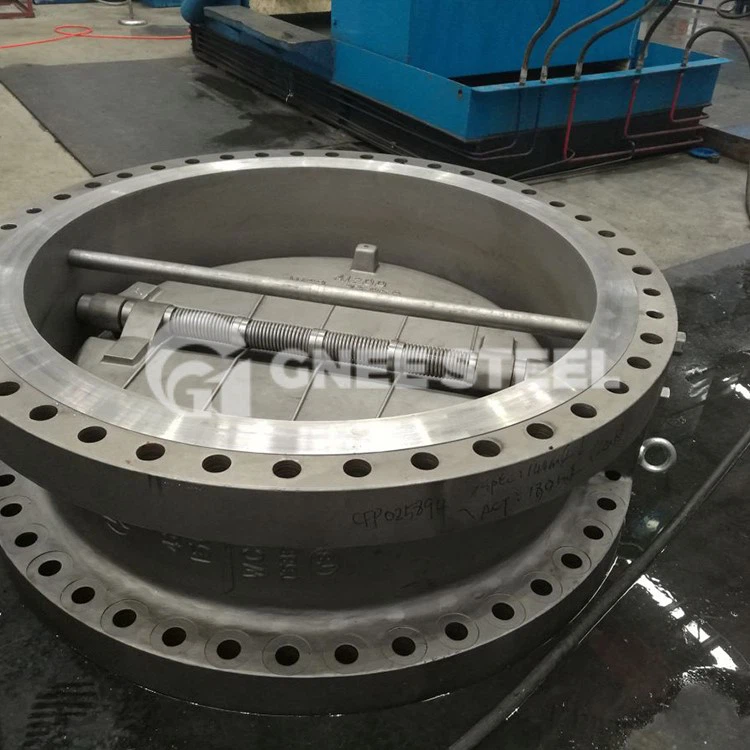

JNEE Double-DISC رقاقة التحقق من صمام
المزايا والفوائد
فعالة للغاية ضد التدفق الخلفي ومطرقة المياه:
اللوحات المزدوجة بمساعدة الربيع تغلق بسرعة لتقليل مطرقة الماء وحماية الأنابيب.
مضغوط وخفيف الوزن:
طول الهيكل هو فقط 1/4 إلى 1/8 من صمام فحص الحافة التقليدية ، والوزن خفيف مثل 1/20 ، مما يوفر مساحة التثبيت.
موثوقة الختم ومقاومة التآكل:
يمكن اختيار سطح الختم الختم الصلب المعدني أو الختم الناعم (مثل بطانة المطاط) ، وهو مناسب للوسائط التآكل القوية (حمض النيتريك ، حمض الأسيتيك ، إلخ).
التثبيت والصيانة المريحة:
دعم التثبيت الأفقي أو الرأسي ، بدون شريحة خاصة ؛ يدعم التصميم المعياري استبدال الصمام أو الربيع.
التطبيقات
البلدية والبناء:
نظام إمدادات المياه والصرف الصحي ، شبكة البناء الشاهقة ، لمنع تدفق المياه وعكس المضخة.
صناعة البترول والصناعة الكيميائية:
انتقال النفط والغاز الذي يحتوي على الكبريت ، وسائل تآكل قوي (المحلول الحمضي والقلوي).
القوة والمعادن:
نظام البخار عالي درجة الحرارة ، خط أنابيب تدوير مياه التبريد.
حماية البيئة والغذاء:
محطة معالجة مياه الصرف الصحي (تحتوي على وسائط الجسيمات) ، أنابيب السوائل المعقمة الغذائية والصيدلانية
