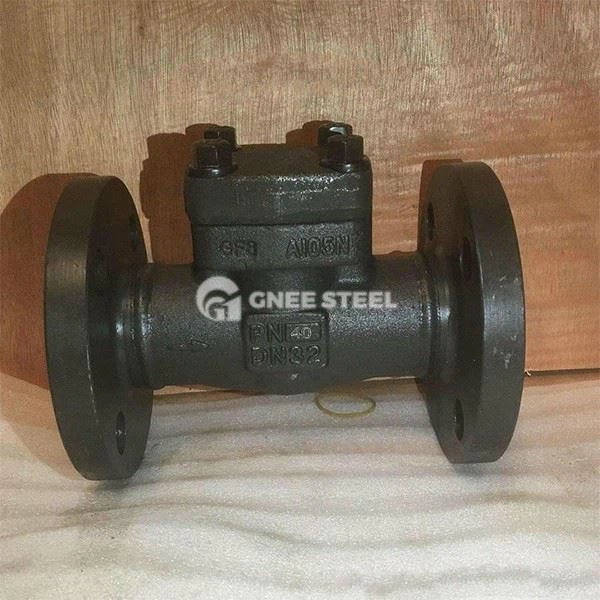

وصف صمام فحص الصلب المزور
صمام فحص الصلب المزور هو صمام يدفع الأجزاء الفتح والإغلاق لتحقيق التحكم في التدفق أحادي الاتجاه من خلال ضغط التدفق الخاص بالوسط. تتمثل وظيفتها الأساسية في منع تدفق السوائل الخلفية وغالبًا ما تستخدم في أنظمة خطوط الأنابيب الصناعية ذات درجة الحرارة العالية والضغط العالي.
material و Process :
يتكون جسم الصمام من الصلب المزور (مثل A105 ، F304/F316) ، والذي يحتوي على خصائص القوة العالية ، ومقاومة التآكل ونطاق مقاومة درجة الحرارة الواسعة (-29 ~ 550 درجة) ؛
سطح الختم هو نترايد أو يرتدي سبيكة صلبة ، مع صلابة أكبر من أو تساوي HRC58 لضمان موثوقية الختم في ظل ظروف الضغط العالي.
الهيكل النيبي:
طريقة اتصال Bebonnet :
typebolt type : يتم توصيل جسم الصمام والغطاء بالغطاء بالبراغي والمكسرات ، ومختومة بحشية الجرح الحلزوني (316 مع الجرافيت المرن) ؛
type type -typed: ختم ملحوم بالكامل بعد اتصال الخيوط ، مناسب للمشاهد ذات الضغط العالي ومتطلبات الختم العالية ؛
pressure نوع الزائد الذاتي: التصميم الداخلي للضغط الذاتي ، كلما زاد الضغط ، كلما كان الختم أكثر موثوقية.
نوع ومبدأ العمل
swing التحقق من صمام
يدور قرص الصمام حول المحور من خلال آلية المفصلات. عند فتحها بالكامل ، تكون مقاومة السوائل صغيرة (يتم تقليل الضغط) ، وهو مناسب لظروف التدفق الكبيرة ؛
يمكن تصميم سطح الختم على أنه كل المعدن أو المرصع به مع منصات مطاطية ، وتشمل الوسائط المطبقة الماء والزيت والسوائل التي تحتوي على جزيئات. Lift Check Valve
يتحرك قرص الصمام رأسياً على طول مقعد الصمام. عند الإغلاق ، يعتمد على وزنه الخاص أو ربيعه المدمج لإعادة التعيين بسرعة ، وأداء الختم أكثر صرامة (مستوى التسرب يصل API 598) ؛ النماذج النماذج النمطية مثل صمام فحص الصلب المزور من النوع ، تكون قناة التدفق على شكل Y ، ومقاومة السوائل هي فقط 30 ٪ ~ 50 ٪ من صمامات الصمامات التقليدية ، وهي مناسبة للوسائط غير التآمرية مثل البخار والماء. socket اللحام صمام فحص الصلب المزور
يتم اعتماد اتصال لحام المقبس ، ويكون ملامسة سطح الختم موحدة ، وهو مناسب للوسائط النظيفة وبيئة فرق الضغط العالي (حتى الفئة 2500) .
مواصفات صمام فحص الصلب المزورة
| غرض | صمام |
| بناء | يفحص |
| طلب | عام |
| مكان المنشأ | الصين |
| - | خنان |
| قوة | يدوي |
| دعم مخصص | OEM ، ODM |
| حجم الميناء | 3/4''-2 1/2'' |
| ضمان | 1 سنة |
| درجة حرارة الوسائط | ارتفاع درجة الحرارة ودرجة الحرارة المتوسطة ودرجة الحرارة العادية |
| اسم العلامة التجارية | جنحة |
| وسائط | ماء |
المزايا والقيود
| شروط | المزايا | القيود |
|---|---|---|
| pressure مقاومة | يصل أعلى مستوى الضغط إلى الفئة 2500 (42 ميجا باسا) ، ومناسبة لخطوط أنابيب الضغط الفائقة البتروكيماويات عالية | يمكن أن يؤدي الفتح وإغلاق قرص الصمام بشكل متكرر بسهولة إلى خدوش على سطح الختم ، مما يتطلب طحن وصيانة منتظمة. |
| درجة الحرارة المقاومة | تدعم المادة الصلب المزورة نطاق درجة حرارة واسعة من درجة -29 ~ 550 درجة ، وهي مناسبة للأنظمة ذات درجة الحرارة العالية من الطاقة الحرارية والطاقة النووية. | تتطلب ظروف العمل ذات درجة الحرارة المرتفعة أن تنبع صمام سبيكة مقاومة للحرارة (مثل F91) وتعبئة الجرافيت ، والتي تكون أكثر تكلفة. |
| الراحة الصيانة | يسهل تصميم غطاء محرك السيارة القابل للإزالة استبدال الأختام ويدعم الصيانة عبر الإنترنت. | تتطلب إدارة حقن الشحوم التحكم الدقيق في الضغط (أعلى بنسبة 10 ٪ من ضغط خط الأنابيب) وكمية حقن الشحوم. يمكن أن تؤدي العملية غير السليمة بسهولة إلى فشل الختم. |
صمام فحص الصلب المزور
