تحتوي صمامات التوصيل المتوازنة الضغط على مخروط سدادة مثبت رأسًا على عقب. يوجد صمام فحص في الجزء العلوي من مخروط التوصيل. عندما يتم إغلاق الصمام، نظرًا للاختلاف في مساحة المقطع العرضي بين الجزء العلوي والسفلي لمخروط السدادة، فإن زيت الختم عالي الضغط المحقون يتسبب في إخضاع جسم السدادة لقوة رفع لأعلى، بحيث سطح الختم يمكن إغلاق جسم القابس والصمام بشكل أفضل.
|
يكتب |
صمام التوصيل |
|
مقاس |
8''-36'' |
|
ضغط التصميم |
300 رطل |
|
بناء |
النوع المشحم، النوع المقلوب، النوع المتوازن للضغط، المقعد المعدني |
|
نوع الاتصال |
اتصال ذو حواف |
|
عملية |
تعمل بالعتاد |
|
كود التصميم |
أبي 599 |
|
وجها لوجه |
أسم B16.10 |
|
نهاية الاتصال |
أسم B16.5 |
|
الضغط ودرجة الحرارة |
أسم B16.34 |
|
الاختبار والتفتيش |
أبي 598 |
|
مادة الجسم |
مجلس الكنائس العالمي |
|
نطاق درجة حرارة |
-29 درجة ~+425 درجة |
|
طلب |
الماء والنفط والغاز |
المواصفات الفنية
| لا. | جزء اسم | مادة |
| 1 . | بولت . | ASTM A193-B7، A320-B8، A193-B8M |
| 2 | بندق | ASTM A194-2H، A194-8، A194-8M |
| 3 | غطاء | ASTM A٪7b٪7b0٪7d٪7dWCB ASTM A٪7b٪7b1٪7d٪7dWC1٪2c WC6٪2c WC9٪2c C5 ASTM A٪7b٪7b6٪7d٪7dCF8٪2c CF8M٪2c CF3٪2c CF3M |
| 4 | طوقا | جرافيت مرن + فولاذ مقاوم للصدأ، PTFE |
| 5 | سدادة | ASTM A216 WCB+N، ASTM A 351-CF8، CF8M، CF3، CF3M |
| 6 | جسم | ASTM A216-WCB، ASTM A217-WC1، WC6، WC9، C5، ASTM A 351-CF8، CF8M، CF3، CF3M |
| 7 | ينبع | ASTM A182-Gr.F6a، ASTM A182-F22، ASTM A182-F304، F316، F321، F304L، F316L |
| 8 | حلقة "يا". | مطاط البوتيل NBR |
| 9 | التعبئة | الجرافيت المرن، PTFE |
| 10 | غدة | ASTM A216-WCB، ASTM A217-WC1، WC6، WC9، C5، ASTM A 351-CF8، CF8M، CF3، CF3M |
| 11 | مفتاح الربط | ASTM A47-32510، A216 WCB |
خصائص صمامات التوصيل المتوازنة الضغط
1. هيكل معقول، وختم موثوق، والأداء الممتاز والمظهر الجميل.
2. لديها هيكل توازن رقاقة الوجه لتحقيق توازن الضغط وتشغيل التبديل السهل.
3. 3. يوجد أخدود زيت بين جسم الصمام وسطح الختم، والذي يمكن ملؤه بشحم الختم لتحسين أداء الختم.
4. 4. يمكن اختيار المواد المكونة وأحجام الحافة وفقًا لظروف العمل الحالية ومتطلبات المستخدم لتلبية المتطلبات الهندسية المختلفة.
4. يمكن اختيار مواد الأجزاء وأحجام الحافة وفقًا لظروف التشغيل الحالية ومتطلبات المستخدم لتلبية المتطلبات الهندسية المختلفة.

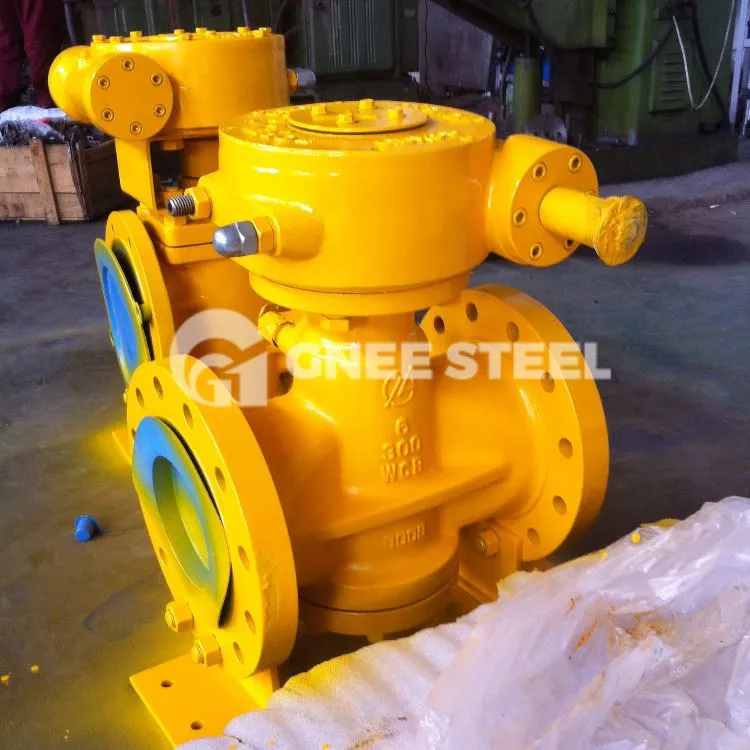

توازن الضغط صمام التوصيل المزدوج
